Rduch PMS-5 Gebrauchsanweisung Seite 7

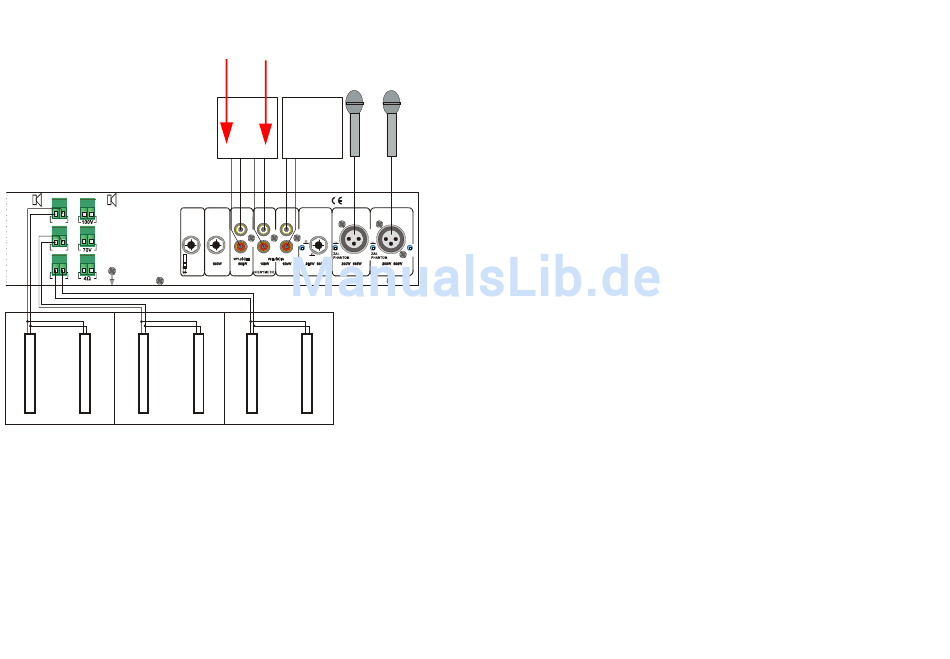

9. Die Arbeit des Verstärkers im Beschallung Satz.
INSERT
1
2
3
40W 40W
......... .........
Strefa I Strefa II
Zone-1 Zone-2
Aufnahme
Eing. Ausg.
MAGNETOFON
CD
ZAPIS ODTW.
TYP: WS-5/120
WYJŚCIE NAGR. LINIA.3 LINIA.2 MIKR.3 / MIKR.2 MIKR.1
0dB LINIA 1
MIKR.
PH.
LINIA
100mV
- -
775mV 1V 1V 0,7V 18mV 18mV
SYMETR. NIESYMETR. NIESYMETR. SYMETRYCZNE SYMETRYCZNE SYMETRYCZNE
40W
.........
Strefa III
Zone-3
22. asymmetrischer Eingang Leitung 2 (CINCH)
23. Umschalter Mikrofon/ Leitung
24. symmetrischer Eingang Mikrofon 3/ Leitung 1 (großer Jack)
25. Schalter für Phantomversorgung der Mikrofone
26. symmetrischer Eingang XLR für Mikrofon II
27. symmetrischer Eingang XLR für Mikrofon I
28. Vorrangschalter für Mikrofon I
29. Sicherungsbuchse
30. Versorgungsbuchse 230V~/50Hz mit Sicherung
31. Klemmbuchse für die Versorgung von 24V-
32.Fernschalter für den Betrieb des Verstärkers
33. Vorrang-Spannungsausgang für die Steuerung der Lautsprecherregulatoren (24V-/1A)
34. Empfindlichkeitsregulierung für Vorrangs-Eingang
PRIO.
35. Umschalter Mikrofon/ Leitung des Vorrangs-Eingangs
-
18mV
36. Buchse für Vorrangs-Eingang Mikrofon/ Linie
37. Buchse für Vorrangs-Steuerung aus der Brandschutz-Zentrale oder dem DSO *
38. Ein-/ Ausschalter des Vorrangs
39. Abkopplung des Gehäuses
40. AV-Eingang 0dB
5.Installation des Verstärkers
-Signalquellen gemäß den Markierungen an der Hinterseite des Verstärkers anschließen. An die
Mikrofoneingänge (26, 27) soll das symmetrisches Signal anhand des Steckers XLR (nach Punkt
7) zugeführt werden. An den Eingang (24) das symmetrische Signal aus dem Mikrofon oder der
Leitung (Auswahl durch Schalter möglich (23)) zuführen.
Tonbandgerät und CD mit den Steckern des Typen CHINCH anschließen.
-An die Buchse INS (18) kann zudem u.a. ein Dynamikkompressor oder Expander mit dem Stecker
Jack stereo angeschlossen werden.
-An die Buchsen (16) kann eine Lautsprecheranlage mit einer resultierenden Impedanz, die genau
4? beträgt, oder Tonstrahler-Leitung (70 V oder 100 V) angeschlossen werden. Hierbei empfiehlt
sich die Anwendung der Tonstrahler der der Firma RDUCH.
-An die Büchsen der Zonen 1, 2, 3 (16) können drei unabhängige Tonstrahler-Leitungen
angeschlossen werden zur Beschallung von 3 Zonen.
* DSO – Sicherheitswarnsignal-System
