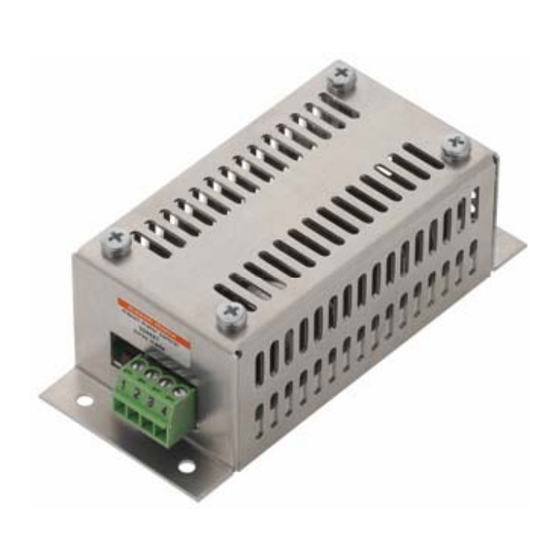

Maxon DSR 50/5 Bedienungsanleitung
Brems-chopper
Inhaltsverzeichnis
maxon motor control
Bedienungsanleitung
Der
Brems-Chopper
Versorgungsspannung von Verstärkern. Es kann zwischen zwei
Schwellenspannungen gewählt werden: 27 V für Speisungen bis 24 V
und 56 V für Speisungen bis 50 V.
Der Brems-Chopper ist ein Artikel aus dem maxon control Zubehör-
Programm.
Die Inbetriebnahme des Brems-Choppers ist äusserst einfach. Es ist
keine zusätzliche Ausstattung nötig.
Im Normalbetrieb ist die Höhe der Versorgungsspannung durch die
Spannung des Netzteils bestimmt. 4-Quadrantenverstärker sind jedoch
in der Lage, Bremsenenergie generatorisch in die Versorgung
zurückzuspeisen.
Bei
zurückgeführte Energie zu einem Anstieg der Versorgungsspannung
führen.
Der Brems-Chopper hat die Aufgabe, diesen Anstieg auf zulässige
Werte zu begrenzen. Die überschüssige Energie wird in Wärme
umgewandelt.
Inhaltsverzeichnis
1
Sicherheitshinweise..........................................................................................................................................2
2
Technische Daten ............................................................................................................................................3
3
Minimalverdrahtung..........................................................................................................................................4
4
Inbetriebnahme ................................................................................................................................................5
5
Betriebszustände..............................................................................................................................................6
6
Diagramm 1: Maximale Leistung in Abhängigkeit der Zeit..............................................................................7
7
Diagramm 2: Maximale Dauerverlustleistung in Abhängigkeit der Umgebungstemperatur ...........................7
8
Blockschaltbild..................................................................................................................................................8
9
Massbild ...........................................................................................................................................................8
Die aktuellste Ausgabe dieser Bedienungsanleitung steht im Internet als PDF-Datei unter www.maxonmotor.com, Rubrik
«Service», Unterverzeichnis «Downloads», Sachnummer 309687 zur Verfügung.
maxon motor
DSR
50/5
dient
zur
längeren
Bremsvorgängen
Brems-Chopper DSR 50/5
Ausgabe August 2005
Begrenzung
der
kann
diese
Sach-Nr. 309687
Inhaltsverzeichnis
Inhaltszusammenfassung für Maxon DSR 50/5
-
Seite 1: Inhaltsverzeichnis
Versorgungsspannung von Verstärkern. Es kann zwischen zwei Schwellenspannungen gewählt werden: 27 V für Speisungen bis 24 V und 56 V für Speisungen bis 50 V. Der Brems-Chopper ist ein Artikel aus dem maxon control Zubehör- Programm. Die Inbetriebnahme des Brems-Choppers ist äusserst einfach. Es ist keine zusätzliche Ausstattung nötig. -
Seite 2: Sicherheitshinweise
Brems-Chopper DSR 50/5 Bedienungsanleitung 1 Sicherheitshinweise Fachpersonal Die Installation und Inbetriebnahme darf nur von geeignet ausgebildetem Fachpersonal vorgenommen werden. Gesetzliche Vorschriften Der Anwender muss sicherstellen, dass die Elektronik und die dazugehörigen Komponenten nach den örtlichen gesetzlichen Vorschriften montiert und angeschlossen werden. -
Seite 3: Technische Daten
Bedienungsanleitung Brems-Chopper DSR 50/5 2 Technische Daten 2.1 Elektrische Daten Betriebsspannung V ..................12...50 VDC Schwellenspannung V ..............27 VDC oder 56 VDC Max. Dauerverlustleistung P ohne zusätzliche Kühlung bei T =25 °C ....10 W cont Kurzzeitige Verlustleistung P .......... -
Seite 4: Minimalverdrahtung
Brems-Chopper DSR 50/5 Bedienungsanleitung 3 Minimalverdrahtung Bild 1: Minimalverdrahtung maxon motor control Ausgabe August 2005 / Änderungen vorbehalten... -
Seite 5: Inbetriebnahme
Bedienungsanleitung Brems-Chopper DSR 50/5 4 Inbetriebnahme 4.1 Stromversorgung Der Brems-Chopper muss parallel zum verwendeten Verstärker an die Versorgungsspannung angeschlossen werden. Die Betriebsspannung muss zwischen 12 VDC und 50 VDC liegen. Ansonsten bestehen keine weiteren besonderen Anforderungen an die Speisung. -
Seite 6: Betriebszustände
Brems-Chopper DSR 50/5 Bedienungsanleitung 5 Betriebszustände 5.1 Normalbetrieb Die grüne LED leuchtet konstant. 5.2 Brems-Chopper aktiv Die gelbe LED, zeigt dass der Brems-Chopper aktiviert ist (Energie wird in Wärme umgewandelt). Beachte: Falls die gelbe LED konstant leuchtet, muss die Stellung von Steckbrücke JP1 und die Versorgungsspannung überprüft werden. -
Seite 7: Diagramm 1: Maximale Leistung In Abhängigkeit Der Zeit
Bedienungsanleitung Brems-Chopper DSR 50/5 6 Diagramm 1: Maximale Leistung in Abhängigkeit der Zeit Folgendes Diagramm zeigt wie lange ein gegebener Leistungswert vom Brems-Chopper vernichtet werden kann. Die Werte im Diagramm gelten für eine Starttemperatur des Brems-Choppers von 25°C. Die Dauer der Leistungsvernichtung verringert sich, falls vor Anlegen der Leistungsspitze schon Leistung vernichtet wurde. -
Seite 8: Blockschaltbild
Brems-Chopper DSR 50/5 Bedienungsanleitung 8 Blockschaltbild Bild 2: Blockschaltbild 9 Massbild Dimensionen in [mm] Bild 3: Massbild maxon motor control Ausgabe August 2005 / Änderungen vorbehalten...
