Anzahl und Abstände der Befestigung: An jedem Kopfende der Auflagen mit 2
Holzschrauben 4,5x60mm. Längs der Auflagen (vorn und hinten) jeweils mit 2
Holzschrauben 4cm vom Ende, dazwischen im Abstand von max.1,00m gleichmäßig
verteilt.
Option verdeckte Blendenbefestigung:
Beim Carport „Q4" wird die Blende mitlaufend mit dem Dachgefälle befestigt.
Hier werden die Alu-Blendenhalter für die verdeckte Blendenbefestigung umlaufend 1cm
unterhalb der Auflagen mit max. 3 Schrauben 3x45mm verbunden (Siehe Foto 1.)
Anzahl und Abstände: An jedem Kopfende der Auflagen ein Halter, bei Blendenstößen 2
Halter und längs der Auflagen (vorn und hinten) jeweils einmal am Ende und dazwischen im
Abstand von max.. 1,00m gleichmäßig verteilt.
Im Anschluss werden nacheinander die werkseitig zusammengeleimten Blendenbretter mit
der Nut nach unten in den Bogen der Halter eingeführt und ausgerichtet. Die Blendenbretter
jetzt nur noch von der Blendeninnenseite mit je 2 Schrauben 3x20mm fixieren (Siehe Foto 2.)

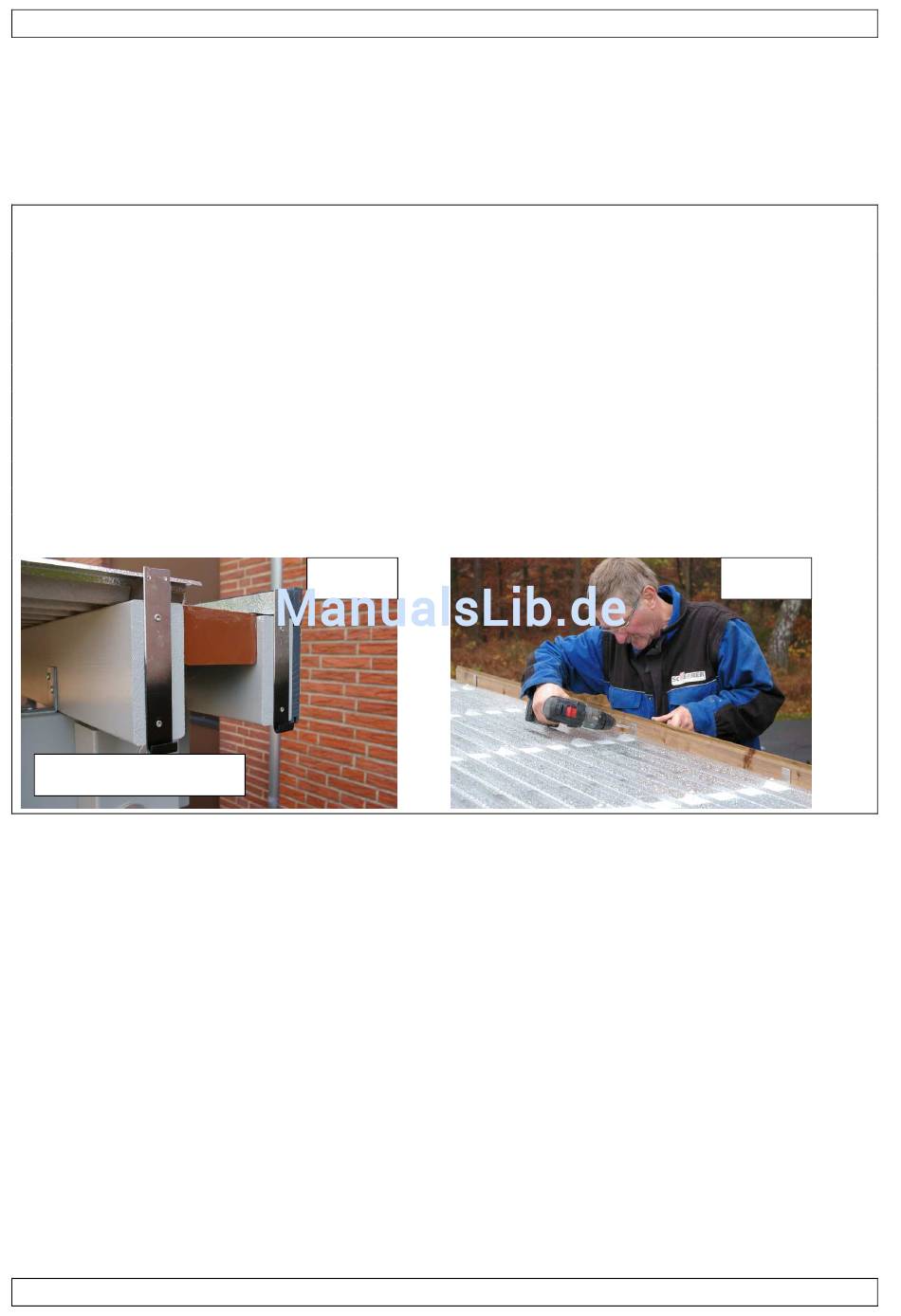

Foto 1 Foto 2
1cm Überstand
Unauffällig aber effektiv: Der Dachgully. Er sorgt dafür, dass alles immer schön ablaufen kann.
•
Im Bereich des Abflusses sägen Sie bitte ein Loch von 20cm
Einbau des Gully:
für den Gully aus (mindestens 30cm aus dem Randbereich). Danach befestigen Sie
unterhalb des ca. 20cm Loches die Montageplatte 30x30cm, 19mmstark, mit
Holzschrauben 3,5x35mm. So wird der Dachgully bündig, mit der Nut-Feder-Bohle
2x15cm, eingesetzt.
