Easywave RT39 Bedienungsanleitung

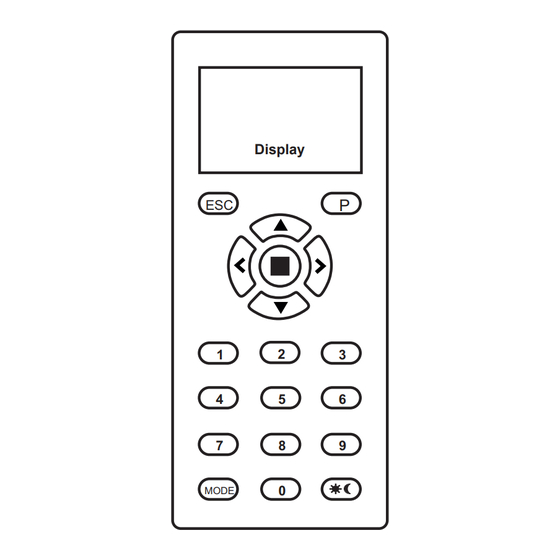

RT39 Display-Sender mit Timer
D
Ausführung
P
ESC
1 2 3
4 5 6
7 8 9
0
MODE
RT39E5023-01
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,02 mW
Modulation: FSK
Codierung: Easywave
Reichweite:
- bei Freifeldbedingungen ca. 150 m
- im Gebäude ca. 30 m
Kanäle: 30
Programm-Speicherplätze: 99
Stromversorgung: 1 x CR2430 oder CR2032
(Bei CR2032 verkürzt sich
die Laufzeit des Senders.)
Gangreserve: ca. 1 min
Betriebstemperatur: 0 °C bis +50 °C
Abmessungen: ca. 120 x 52 x 13 mm
Gewicht: 74 g (inkl. Batterie CR2430)
Lieferumfang
Handsender mit Zeitschaltuhr RT39, Bedienungs-
anleitung, Batterie CR2430
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Handsender RT39 aus-
schließlich zum Bedienen von Easywave-Funk-
empfängern.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb neh-
men, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der zu steuernden Geräte!
Die automatische Steuerung von aufsichts-
pflichtigen Anlagen und Geräten ist nicht ge-
stattet.
Nehmen Sie keine eigenmächtigen Verände-
rungen an den Geräten vor!
Halten Sie den Handsender sowie die dazuge-
hörigen Batterien von Kindern fern!
Lassen Sie nicht funktionierende Handsender
vom Hersteller überprüfen!
Werkseinstellungen
Werksseitig sind für den Handsender folgende
Einstellungen vorprogrammiert:
• Uhrzeit: 00:00 Uhr, Datum 01.01.2015
• Anzahl der Kanäle 30
• zeitliche Verschiebung zum Sonnenauf-
gang/Sonnenuntergang ± 0 Minuten
• ASTRO-Funktion mit den Koordinaten für
Berlin (52° N, 13° E) voreingestellt
• Zeitzone UTC +1
Es sind keine Schaltzeiten programmiert.
AUF (A)
Die Werkseinstellungen können jederzeit durch
ein Reset wiederhergestellt
STOPP (C)
Seite 7).
ZU (B)
Funktion
Der Handsender RT39 dient der manuellen oder
zeitabhängigen Steuerung von Easywave-Funk-
empfängern, wie z. B. Licht-,
Markisensteuerung.
Der Handsender verfügt über 30 Funkkanäle, über
die der Easywavecode ausgesendet wird. Damit
können bis zu 30 Easywave-Funkempfänger ein-
zeln oder gleichzeitig gesteuert werden. Für die
gleichzeitige Steuerung können die Funkkanäle
in bis zu 9 Gruppen zusammengefasst werden.
Es besteht die Möglichkeit, bis zu 99 Schaltzeiten
zu programmieren. Die Programmierung bleibt
auch bei Unterbrechung der Spannungsversor-
gung erhalten.
Folgende Betriebsmodi stehen zur Verfü-
gung:
1. Automatikbetrieb:
Empfänger werden nach Zeit oder mit Hilfe der
ASTRO-Funktion gesteuert. Die programmierten
Schaltzeiten sind wirksam.
Im Automatikbetrieb sind folgende Einstellun-
gen möglich:
• Tagesfunktion: Schaltperiode 24 Stunden
oder Wochenfunktion: Schaltperiode eine
Woche
• Individuelle Schaltzeiten: Für jeden Funk-
kanal, für jeden Wochentag bzw. für meh-
rere Wochentage können unterschiedliche
Schaltzeiten programmiert werden.
Zwischenstellung: Senken von Rollläden in
eine gewünschte Schattenposition.
2. Manueller Betrieb:
Empfänger werden ausschließlich per Tasten-
druck gesteuert.
Die manuelle Bedienung ist in jedem Modus mög-
lich.
3. Automatikbetrieb mit zeitweise
manuellem Betrieb:
Bis 00:00 Uhr sind die programmierten Schaltzei-
ten sowie der Sonnenschutz-/Dämmerungsbe-
trieb deaktiviert. Alle Easywave-Funkempfänger
werden manuell gesteuert. Die Uhr schaltet um
Mitternacht (00:00 Uhr) selbstständig wieder in
den Automatikmodus.
4. Automatikbetrieb mit Urlaubs-
schaltung:
Rollläden und andere Easywave-Funkempfänger
werden mit einer zufälligen zeitlichen Abwei-
chung (max. ±30 Minuten) zu den programmier-
ten Zeiten des Automatikbetriebes betrieben. So
können Sie bei Abwesenheit Ihr Haus bewohnt
erscheinen lassen.
Zusätzliche Funktionen:
Sonnenschutzbetrieb:
Es besteht die Möglichkeit, einen empfängersei-
tig vorhandenen Sonnenschutzbetrieb zu aktivie-
ren oder zu deaktivieren.
Wird der Sonnenschutz aktiviert, fährt der Emp-
fänger den Rollladen selbstständig in eine Schat-
tenposition, sobald der eingestellte Helligkeits-
wert überschritten wird.
Diese Funktion muss vom Empfänger unterstützt
werden, um sie nutzen zu können.
Umstellung Sommerzeit/Winterzeit:
werden (siehe
Der Handsender kann mit nur einem Tastendruck
auf Winterzeit bzw. Sommerzeit umgestellt wer-
den.
ASTRO-Funktion:
Die ASTRO-Funktion ermöglicht den automati-
Rollläden- bzw.
schen Betrieb von Rollläden in Abhängigkeit vom
aktuellen Sonnenstand.
So können Rollläden gezielt zum Sonnenaufgang
oder Sonnenuntergang geöffnet oder geschlos-
sen werden.
Standortabhängige Berechnung der Son-
nenzeiten:
Durch einmalige Eingabe der geographischen
Daten Ihres Standortes und des aktuellen Da-
tums, können sowohl der Sonnenuntergang als
auch der Sonnenaufgang minutengenau berech-
net werden.
Sperrzeiten:
Es besteht die Möglichkeit, den frühesten und
spätesten Schaltzeitpunkt für die Astrofunktion zu
definieren.
Die früheste Sperrzeit definiert hierbei den Zeit-
punkt, ab dem frühestens ein Schaltbefehl erfol-
gen darf.
Findet der Sonnenaufgang/Sonnenuntergang vor
diesem Zeitpunkt statt, öffnet/schließt sich der
Rollladen erst zur eingestellten Sperrzeit.
Die späteste Sperrzeit definiert hingegen den
Zeitpunkt, bis zu dem ein Schaltbefehl spätestens
erfolgt sein muss.
Wurde der Sonnenaufgang erst nach diesem
Zeitpunkt berechnet, so erfolgt der Schaltbefehl
zu diesem Zeitpunkt unabhängig vom aktuellen
Sonnenstand.
Getrennte Offsets für Sonnenuntergang
und Sonnenaufgang:
Es besteht die Möglichkeit, die für den Sonnen-
aufgang oder Sonnenuntergang berechneten
Schaltzeitpunkte manuell von - 120 Minuten bis
+ 120 Minuten zu verschieben.
Dieser zeitliche Versatz kann in den Grundein-
stellungen (Systemmenu
ders für Sonnenaufgang und Sonnenuntergang
getrennt definiert werden.
Diese Einstellung gilt global für alle Kanäle, wel-
che die Astro-Funktion nutzen.
) des Handsen-
1
