Montage
Adapter und Sicherungsgurt montieren
Nach Ausbau der Sitzbank sind die vordere und die hintere Querstange unter der Sitzbank
frei zugänglich. Auf diese werden die Adapter [A] und [B] mit den M7-Schrauben aus dem
Schraubenset montiert. Beachten Sie dazu die folgenden Hinweise:
Die Kennzeichnung R und L auf den Adaptern müssen nach rechts bzw. links außen in
ƒ
Fahrtrichtung zeigen.
Die Haltestangen der Adapter haben eine kurze und eine längere Seite. Die kurze Seite muss in
ƒ
Richtung der Deichsel zeigen, da sonst die Babyschale nicht einrastet.
Die Enden des Sicherheitsgurts [C] müssen vorne auf den Haltestangen sitzen (zwischen
ƒ
Adapter und Schraube).

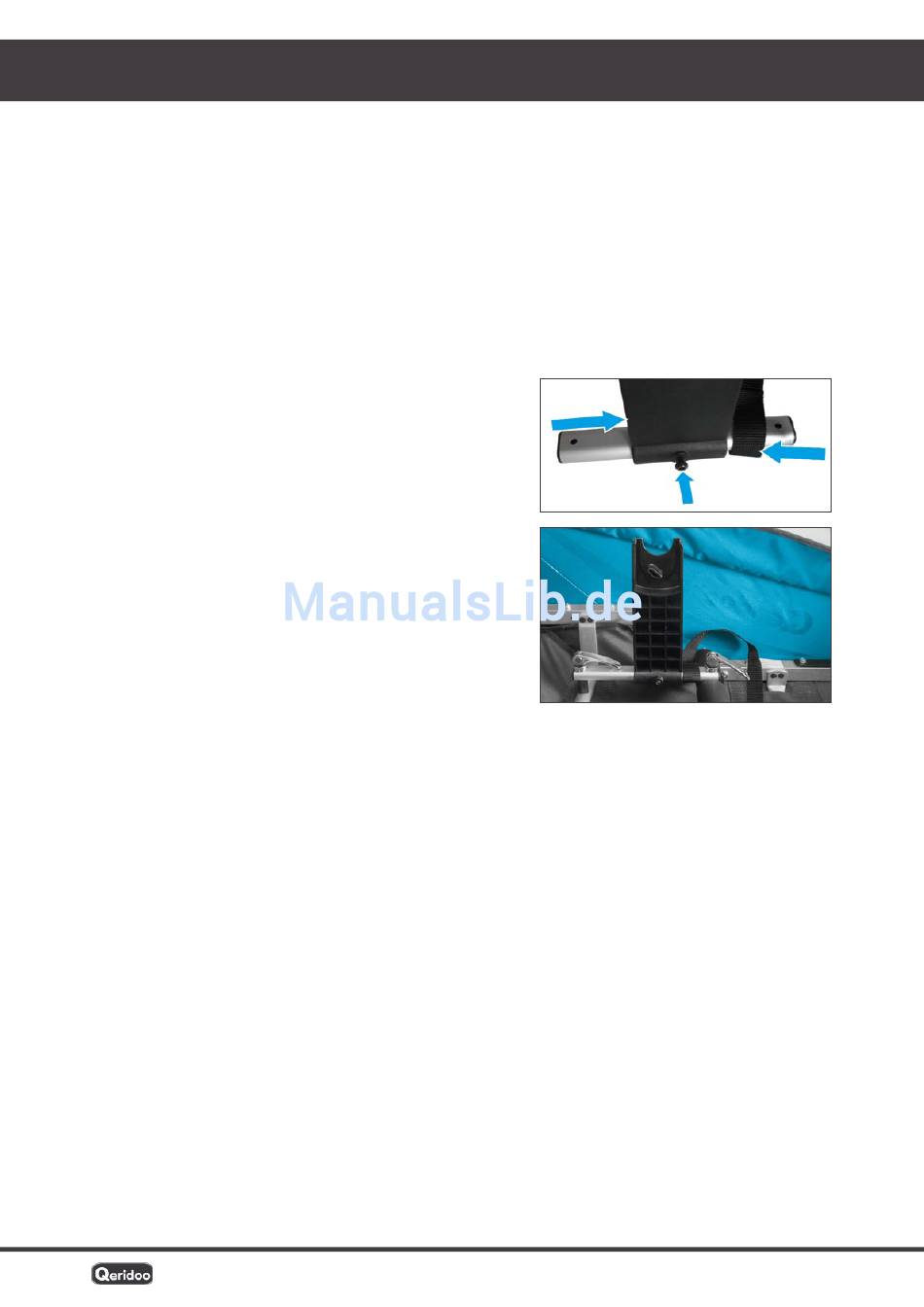

Bereiten Sie die beiden Adapter für die Montage vor:
f
Schieben Sie die schwarzen Adapter auf die
–
Haltestangen und schrauben Sie diese fest.
Schieben Sie die Schlaufen des Sicherungsgurts auf
–
die vorderen Enden der Haltestangen.
Ziehen Sie die Polsterung der vorderen Querstange
f
auseinander, um die Bohrungen der Querstange
freizulegen.
Stecken Sie jeweils den kürzeren Schnellspanner von
f
oben durch die vorderen Bohrungen von Haltestange
und Querstange.
Stecken Sie jeweils den längeren Schnellspanner von
f
oben durch die hinteren Bohrungen der Haltestange.
Stecken Sie die Abstandshalter jeweils zwischen Haltestange und Querstange und schieben Sie
f
die Schnellspanner durch die Querstangen.
Setzen Sie von unten die Gegenmuttern auf und schließen Sie die Schnellspanner.
f
Alternative Montage für Maxi Cosi Babyschalen
Die Sitzneigung von Maxi Cosi Babyschalen wird verbessert, wenn die Adapter mit einem Gefälle
nach vorne eingebaut werden. Nach Ausbau der Sitzbank sind die vordere und die hintere
Querstange unter der Sitzbank frei zugänglich. Auf diese werden die Adapter [A] und [B] mit den
M7-Schrauben aus dem Schraubenset montiert. Beachten Sie dazu die folgenden Hinweise:
Die Kennzeichnung R und L auf den Adaptern müssen nach rechts bzw. links außen in
ƒ
Fahrtrichtung zeigen.
Die Haltestangen der Adapter haben eine kurze und eine längere Seite. Die lange Seite muss in
ƒ
Richtung der Deichsel zeigen, da sonst die Maxi Cosi Babyschale nicht einrastet.
Die Enden des Sicherheitsgurts [C] müssen vorne auf den Haltestangen sitzen (zwischen
ƒ
Adapter und Schraube).
Bereiten Sie die beiden Adapter für die Montage vor:
f
Schieben Sie die schwarzen Adapter auf die Haltestangen und schrauben Sie diese fest.
–
Schieben Sie die Schlaufen des Sicherungsgurts auf die vorderen langen Enden der
–
Haltestangen.
Ziehen Sie die Polsterung der vorderen Querstange auseinander, um die Bohrungen der
f
Querstange freizulegen.
Positionieren Sie die Haltestangen so, dass sie hinten über der Querstange liegen und vorne
f
unter der Querstange.
Adapter für Babyschale
Änderungen vorbehalten. – 07|2017 – 3
