Inhaltszusammenfassung für Gewa Control 18

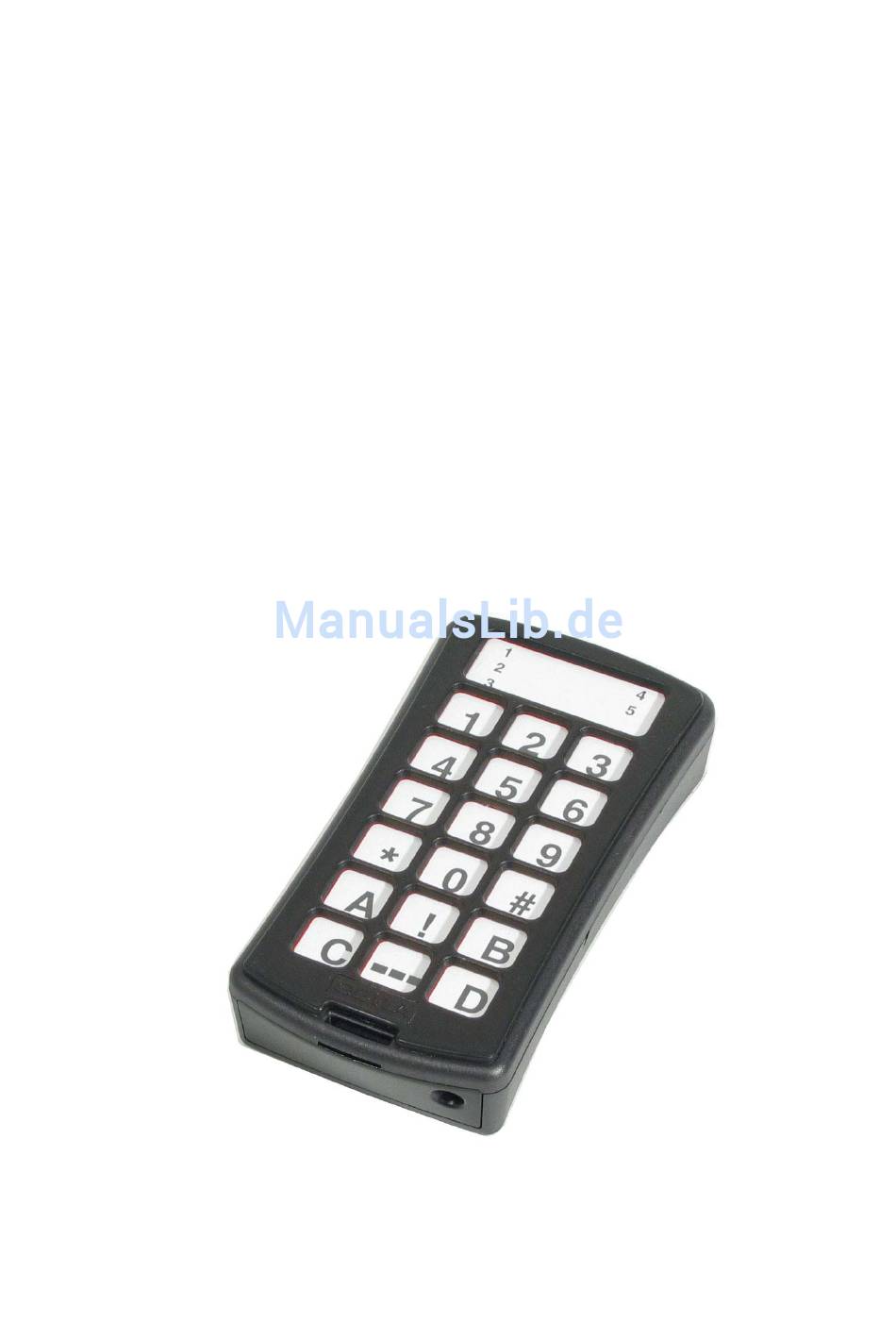

- Seite 1 IR-Sender Control 18 Deutsche Gebrauchsanleitung...
-
Seite 3: Inhaltsverzeichnis
Direktwahl einer Ebene ................17 Die Befestigung des Control Prog ............... 18 Beschriftung/Notizen..................18 DATENKOMMUNIKATION..............19 Datenübertragung zwischen zwei Control 18 Sendern......19 Datenübertragung zwischen CONTROL 18 und Computer ....20 TRANSPORTSPERRE ................20 REINIGUNG ...................20 Kurzfassungen gesammelt ................21 ZUBEHÖR....................22 Lieferumfang des Control 18............... 22 Weiteres Zubehör zum Control 18 ............. -
Seite 4: Einleitung
Stereo benutzt werden. Er hat insgesamt 81 verschiedene Speicherplätze, die auf 5 Ebenen verteilt sind. Die verschiedenen Ebenen können durch drücken auf eine der 18 Tasten erreicht werden. Der Control 18 ist ein Teil des „Gewa Smart House” Konzepts und kann darum mit all diesen Produkten benutzt werden. -
Seite 5: Zeichenerklärung
Ebenetaste / Programmierknopf Funktionstaste (reset) Bei Lieferung ist der Control 18 mit folgenden Grundeinstellungen belegt: • Die Anschlagverzögerung mit dem Wert 0. • Das akustische Signal mit dem Wert 4. • Nur Ebene 2 ist geöffnet, die anderen geschlossen. • GewaLink Kanäle 00-79 sind auf den Ebenen 1-5 gespeichert. -
Seite 6: Einsetzen Der Batterien
Wenn nur eine Ebene geöffnet ist, hat die Ebenentaste automatisch den Kanal erhalten, der dem ersten Kanal der folgenden Ebene entspricht. Dadurch können 18 Funktionen gesteuert werden. Siehe in der Tabelle 1. Tabelle 1 zeigt, welche Kanäle /Codes sich auf dem Control 18 bei der Auslieferung befinden. - Seite 7 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Control 18 …. Zufallscode Der Kanal 62 ist ein Stoppcode und kann keine Funktion steuern. Dagegen ist es aber möglich, diese Taste mit einem anderen Kanal zu belegen, der damit eine Funktion steuern kann.
-
Seite 8: Öffnen/ Schließen Einer Ebene
2. Legen Sie die beiden Sender auf einen A ! B Tisch, wobei der Originalsender auf die hintere Seite des Control 18 gerichtet Indikatorlampe wird. (Fig 2). 3. Wählen Sie die gewünschte Ebene, die programmiert werden soll. Es kann jeweils nur eine Ebene gleichzeitig programmiert werden. - Seite 9 Mitte der herausgefundenen Begrenzungen. Einige Sender blinken nur kurz bei jedem Tastendruck. Drücken Sie in diesem Fall mehrmals. 5. Drücken Sie kurz die Taste am Control 18, die mit einem neuen Kanal belegt werden soll. Die Lampe der Ebenentaste leuchtet nun ständig orange.
-
Seite 10: Löschschutz Sichern/Entsichern
Ebene sichern = , Ebene entsichern = Kanaleinstellung Mit dem Control 18 hat man die Möglichkeit, verschiedene Kanalebenen einzustellen, in denen der Sender arbeiten soll. Wenn die Einstellung vorgenommen wird, werden eventuelle gespeicherte Kanäle gelöscht und ein neuer Zufallscode auf die -Taste gelegt. -
Seite 11: Wiederherstellen Der Grundeinstellung
Kurzfassung Kanaleinstellung: Wiederherstellen der Grundeinstellung Mit dem Control 18 ist es möglich, alle Tasten auf den Ebenen 1-5 gleichzeitig zu löschen. Dabei gehen die Tasten zurück in die Grundeinstellung mit den GewaLink- Kanälen 00-79 und einen neuen Zufallscode auf der -Taste. -
Seite 12: Wiederherstellung Einer Taste Oder Ebene
Wiederherstellung einer Taste oder Ebene Mit dem Control 18 ist es möglich, eine Taste oder alle Tasten einer Ebene wieder herzustellen. Dabei kehren die Tasten zur früher gewählten Kanalein- stellung zurück. Andere Einstellungen werden nicht beeinträchtigt. Die Ebene, auf der sich die Taste befindet, muss vor der Wiederherstellung entsichert sein. -
Seite 13: Erstellen Des 4096-Codes
Erstellen des 4096-Codes Der Control 18 wird mit einem speziellen Codekanal (4096), der zufallsgesteuert ist, auf der ! - Taste ausgeliefert. Dieser Codekanal wird normalerweise für Funktionen benutzt, die zuverlässige Sicherheit erforderlich machen, wie zum Beispiel eine Wohnungs- oder Hauseingangstür. Der Code hat 4096 verschie- dene Kombinationen. -
Seite 14: Codes Kopieren
Code 4096 binär erstellen: , … Codes kopieren Mit dem Control 18 hat man die Möglichkeit, eingelernte Codes und Grundkanäle auf andere Plätze (Tasten) zu kopieren. 1. Wählen Sie die Ebene und drücken danach auf die Taste, die kopiert werden soll. -
Seite 15: Einstellung Des Akustischen Signals
Einstellung des akustischen Signals Der Control 18 hat ein akustisches Signal, das ertönt, wenn eine Taste gedrückt wird. Die Lautstärke dieses Signals kann in 10 Schritten eingestellt werden -Taste = kein Signal und - Taste = maximale Lautstärke. Verfahren Sie folgendermaßen: 1. -
Seite 16: Erstellen Von Automatischen Sequenzen (Makro)
Erstellen von automatischen Sequenzen (Makro) Der Control 18 kann Sequenzen (Makros) speichern und senden. Das heißt, auf eine Taste kann eine Serie von Tastenfolgen gespeichert werden. Zum Beispiel: Wenn man das Telefon bedient, kann gleichzeitig der Ton des Fernsehers abgeschaltet werden. Der Control 18 kann auch lernen, die Ebene zu wechseln und sich erinnern, wie lange eine Taste senden soll (maximal 25,5 Sekunden) Sie können jederzeit die Sendung einer Sequenz unterbrechen, indem Sie auf... -
Seite 17: Direktwahl Einer Ebene
Direktwahl einer Ebene Beim Control 18 besteht die Möglichkeit, Direktwahltasten herzustellen. Das bedeutet, dass Sie sofort eine Ebene erreichen, indem Sie die gewählte Taste drücken. Zum Beispiel, wenn Sie sich auf der ersten Ebene befinden und auf die Taste 2 drücken, so gelangen Sie direkt auf Ebene 2 oder wenn Sie die Taste 3 drücken, direkt auf die dritte Ebene usw. -
Seite 18: Die Befestigung Des Control Prog
Raster mit einem Messer, das zwischen das Raster und dem Gehäuse eingeführt wird, abheben. Gehen Sie dabei vorsichtig vor und heben Sie jede Ecke ein wenig nach der anderen, sonnst können die Beine abbrechen. Zum Lieferumfang des Control 18 gehören auch 2 Stück A4-Bögen für Aufzeichnungen. -
Seite 19: Datenkommunikation
Wenn die Sender die gleichen Programmversionen haben, kann eine Übertragung ohne weiteres durchgeführt werden. Die Programmversion ist auf der Rückseite des Control 18 vermerkt (z.B. Ver: 1.x..). Haben die Sender verschiedene Programmversionen, ist es nicht ganz sicher, dass alle Funktionen nach einer Übertragung arbeiten. -
Seite 20: Datenübertragung Zwischen Control 18 Und Computer
Sperren. Die Lampe der Ebenentaste blink kurz auf. Zum Aufsperren drücken Sie nur Kurzfassung Transportsperre ein: Transportsperre aus: Reinigung Der Control 18 darf nur mit einem leicht feuchten Lappen, der in milde Seifenlauge getaucht wurde, gereinigt werden. Danach mit einem Tuch abtrocknen. -
Seite 21: Kurzfassungen Gesammelt
Kurzfassungen gesammelt Kanäle einlernen , …. Anschlagverzögerung einstellen ,…. (Grundeinstellung = 0 Sekunden) Wiederherstellung der Grundeinstellung Wiederherstellung einer Taste: Ebene wählen, , wähle Wiederherstellung einer Ebene: Ebene wählen, Kanaleinstellung , …. (Grundeinstellung = Kanal 16-31) Akustisches Signal einstellen: , …. (Grundeinstellung = 3) Code kopieren Ebene wählen, wähle... -
Seite 22: Zubehör
Halskordel 1 Stück Weiteres Zubehör zum Control 18 Art. Nr.: Bezeichnung Beschreibung 8105 Halter Zur Befestigung des Control 18 an ein Stativ 8375 Batterie LR03, 1,5 V 1,5 V Alkaline 425620 Adapter USB/Seriell Adapter zum Anschluß von Control 18 an... -
Seite 23: Technische Daten
Abmessungen (L x B x H): 134 x 70 x 25 mm Gewicht inkl. Batterien: 180 gr Temperaturbereich exkl. -20°- +45°C Batterien Wiederverwertung von Elektronikabfall Control 18 enthält elektronische Komponente und soll nach Ende der Lebensdauer wiederverwertet werden. Beim Umweltdepot verwerten. -
Seite 24: Konformitätserklärung Zum Medizinproduktegesetz
Konformitätserklärung zum Medizinproduktegesetz Der Control 18 wird als ein technisches Hilfsmittel für Behinderte vermarktet und entspricht den Ansprüchen des Medizinproduktegesetzes 93/42/EWG, einschließlich den Anforderungen der EMV und der elektrischen Sicherheit. Gewa AB 92, SE-191 22 S OLLENTUNA WEDEN : +46 (0)8-594 694 00 • T : +46 (0)8-594 694 18 •...
