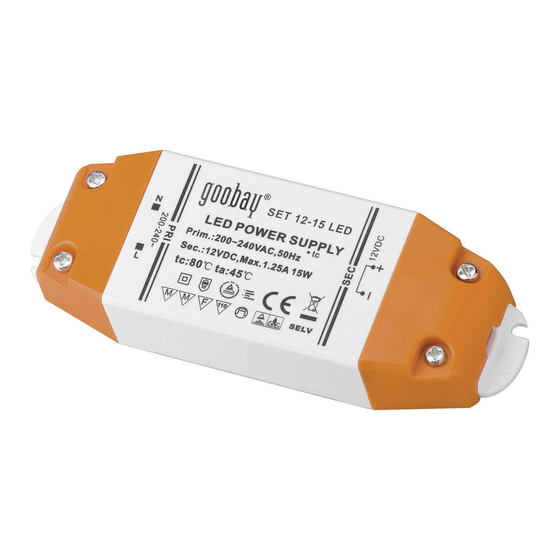

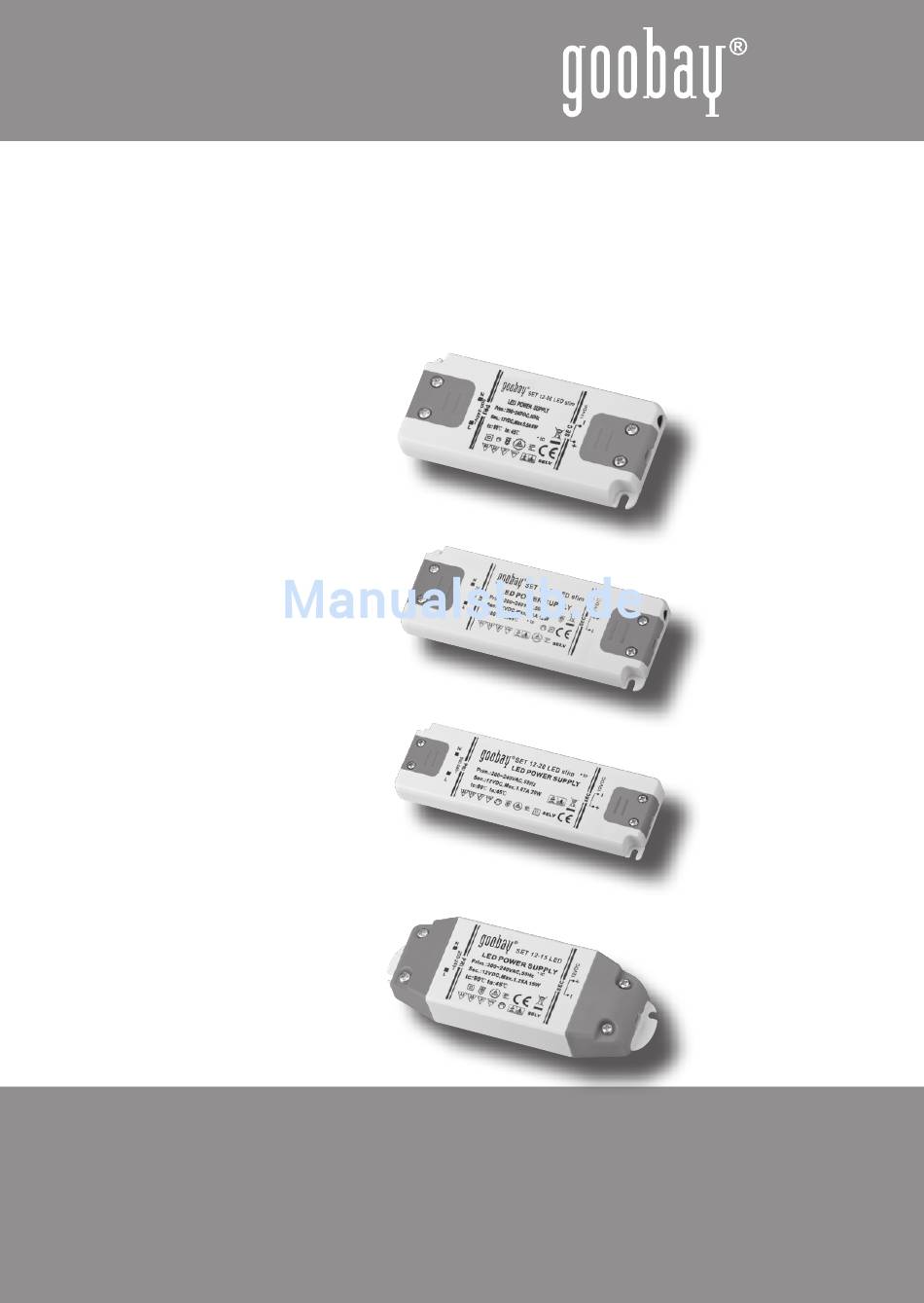

- Seite 1 Spannungstransformatoren | VOLtage transfOrmers SET 12-06 LED slim Art.No. 30000 SET 12-12 LED slim Art.No. 30001 SET 12-20 LED slim Art.No. 30002 SET 12-15 LED Art.No. 30005 Betriebsanleitung User‘s Manual...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung SPANNUNGSTrANSForMATorEN ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. Inhaltsverzeichnis: Seite: 1 Sicherheitshinweise... - Seite 3 ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! • Dieses Produkt ist kein Spielzeug und gehört nicht in Kinder- hände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können! •...
-
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Elektro-Fachkräften geöffnet und repariert werden. Selbstein- griffe führen zum Erlöschen des Garantieanspruchs. • Das Gerät kann sich während des Betriebes erwärmen. 2 Beschreibung und Funktion: Dieses Produkt ist ein Spannungstransformator, der Netzspan- nung in Niederspannung umwandelt und z.B. in Möbeln verwendet werden kann. -
Seite 5: Bestimmungsgemäßer Gebrauch
3 Bestimmungsgemäßer Gebrauch: Dieses Produkt ist nur zum Transformieren von Spannungen im Heimbereich, wie in Kapitel 2 beschrieben, vorgesehen. Ein anderer Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. - Seite 6 Betriebsanleitung verdrahtenden Leitungen wirklich spannungsfrei sind. Im Zweifel muss die Installation durch eine Elektro-Fachkraft erfolgen. 3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit. 4. Vergleichen Sie alle zu verwendenden Produkte auf Kompatibilität. 5. Lassen Sie in allen Diemensionen 50 mm Platz um den Transformators bei der Installation.
-
Seite 7: Bedienung
Bedienung: Der Spannungstransformator funktioniert, sobald primärseitig eine Spannung anliegt. Er besitzt keinen eigenen Schalter und ist wartungsfrei. 6 Pflege, Wartung, Lagerung und Transport: GEFAHr! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Spannungstransformator immer alle Stromkreise spannungsfrei! ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen! -
Seite 8: Problembehebung
Betriebsanleitung Kinder unzugänglich und in trockener und staubgeschütz- ter Umgebung. • Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden. 7 Problembehebung: Problem Abhilfe • Prüfen Sie, ob die Primär- sowie Sekundärseite richtig angeschlossen sind. • Prüfen Sie alle Kabel auf Funktion Der Transformator und schalten Sie nach fertiger Monta- funktioniert nicht. - Seite 9 Einsatzbereich 0 - 6 W 0 - 12 W Standby-Energie- 0,1 W k.A. verbrauch Primär- und H03VVH2-F 2x 0,75 mm² Sekundärkabel Betriebstemperatur max. +80°C Maße in mm 99 x 46 x 11 128 x 50 x 12 Gewicht in kg 0,036 0,054 Schutzart...
-
Seite 10: Gewährleistung Und Haftung
Betriebsanleitung 9 Gewährleistung und Haftung: • Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung. • Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab. •... -
Seite 11: Ce-Konformitätserklärung
CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Gerät die grundlegenden Anforde- rungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. -
Seite 12: Safety Instructions
User‘s Manual VOLtage transfOrmers ATTENTIoN! read the user`s manual completely and carefully. It is part of the product and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. Table of Content: Page: 1 Safety Instructions 2 Description and Function 3 Intended Use 4 Scope of Delivery... - Seite 13 ATTENTIoN! risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports! • This product is not a toy and is not meant for children, because it contains small parts which can be swallowed and can injure when used inappropriately! •...
-
Seite 14: Description And Function
User‘s Manual 2 Description and Function: This product is a voltage transformer that converts AC voltage into low voltage, eg can be used in furniture. These transformers series is characterized by constant output voltage, what protects your LED lighting and prolonging their life. Furthermore, they come with short-circuit protection, overvolta- ge protection, and have only a minimal standby power consump- tion. -
Seite 15: Intended Use
3 Intended Use: This product is made for changing voltages in home use like described in chapter 2. We do not permit using this product in other ways. Use the product only in dry interior rooms. If not attending to these regulations and notes on safety, it might causes fatal accidents, injuries and damages to persons and property. - Seite 16 User‘s Manual 4. Compare all products to be compatible to each other. 5. Leave 50 mm space around all dimensions of the transformer when installing: 6. First, connect the secondary circuit (SEC / 12 V DC), by removing the cap with a suitable Phillips head screwdriver. 7.
-
Seite 17: Maintenance, Care, Storage And Transport
6 Maintenance, Care, Storage and Transport: DANGEr! risk of life by electric shock! Avoid contacting mains voltages! Turn off the power of all circuits before working on the transformer! ATTENTIoN! risk of short-circuit! Never bridge contacts! Do not put things into ventilation slots or ports! •... -
Seite 18: Troubleshooting
User‘s Manual 7 Troubleshooting: Problem Help • Check the primary and secondary side for correct connection. • Check the function of all cables and The transformer switch on the mains fuse after having does not work. installed all devices completely. •... -
Seite 19: Warranty And Liability
operat. temperatur max. +80°C Dimensions in mm 99 x 46 x 11 128 x 50 x 12 Weight in kg 0.036 0.054 Protection class IP20 Model 30002 30005 Input voltage 200-240 V AC Primary side Mains frequency 50 Hz Primary side Output voltage 12 V DC Secondary side... -
Seite 20: Disposal Notes
User‘s Manual manufacturer. You make the work of our technicians considerably easier, describing possible faults in detail – only then you can be assured that faults, occurring only rarely, will be found and repaired with certainty! • The manufacturer is not liable for damages to persons or property caused by improper installation, operation or maintenance, not described in this manual. -
Seite 21: Ce Declaration
Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. The mentioned directives replace all former national permissions in the European Union. All trademarks and registered brands are... - Seite 22 User‘s Manual...
- Seite 24 Revision Date 2012-01-13 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
