Inhaltszusammenfassung für Wismar TYP S

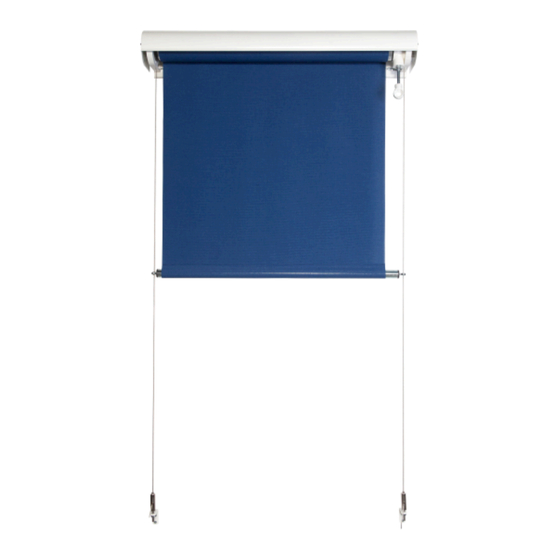

- Seite 1 Montageanleitung Fassadenmarkise „TYP S“ Wismar GmbH Robert-Bosch-Strasse 2 68542 Heddesheim...
- Seite 2 Schritt 1: Die Ware muss vor der Montage auf Richtigkeit überprüft werden. Die Stückliste ist vor der Montage mit dem mitgelieferten Material auf Vollständigkeit zu überprüfen. Stückliste: • Winkel 2 Stück • Konsole 2 Stück • Seitendeckel 2 Stück • Wellenlager 1 Stück •...
- Seite 3 Schritt 2: Die Konsolen werden montiert. Das Außenmaß der beiden Konsolen ist gleich dem Außenmaß der Markise. Wichtig ist, dass die Konsolen im Wasser zueinander sitzen. Die Schrauben der Konsolen zeigen immer nach innen. (siehe Bild) Schritt 3: In Schritt 2 wird die Markise in die Konsolen eingehängt. Die Lagerseite mit dem Getriebe / Motor ist an der Markise befestigt.
- Seite 4 Schritt 4: In Schritt 4 werden die Seilführungen montiert. Das vormontierte Seil von oben durch das Seitenlager ziehen. (Bild links). Dann das Seil durch die Augenschrauben ziehen. Die Winkel der Seilspanner werden befestigt indem der bestellte Ausfall nach unten gemessen wird und die Seilspanner in einer Flucht zur oberen Befestigung montiert werden.
- Seite 5 Schritt 5: Einstellung der Endlagen des Motors / des Getriebes Fassadenmarkise TYP S mit Elektromotor: Sind alle Schrauben überprüft können Sie die Anlage mittels des mitgelieferten Schalters probeweise ausfahren. Die Endalgen des Motors sind mit Hilfe der Anleitung des Elektromotors zu überprüfen. Zum einstellen den blauen Stift benutzen.
- Seite 6 Schritt 6: Das Dach der Markise wird in die Führungen auf der Seitenlager eingeklipst. Das Dach hat links und rechts einen Überstand von ca. 5 mm. Die Seitendeckel sind mittels der Blechschrauben zu befestigen. Die Markise abschließend probeweise aus- und einfahren.
