Inhaltszusammenfassung für axhess 2.913.200

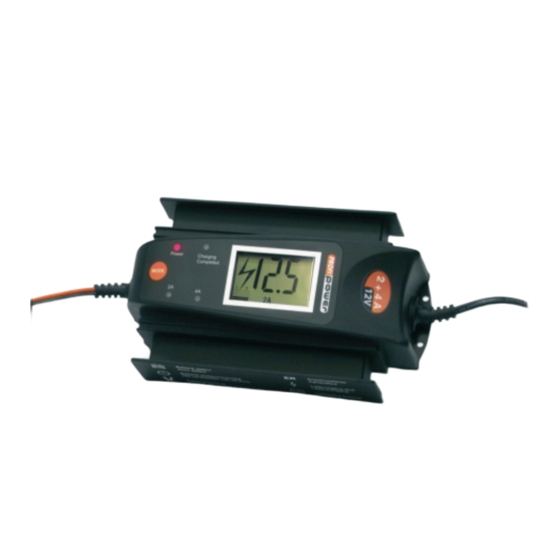

- Seite 1 INTELLIGENTES BATTERIELADEGERÄT 4 fach LED Anzeige LCD Info Fenster Print Manual Bedienungsanleitung axhess GmbH & Co. KG, Industriestrasse 11, 56598 Rheinbrohl, www.axhess.de...
-
Seite 2: Handhabung Des Gerätes
Handhabung des Gerätes Abb. 1 Lüftungsöff nungen nicht verdecken (ab 6+12A) Abb. 2 Anschluss an Steckdose 230V Abb. 3 Anschluss an eine ausgebaute 12V Blei-Säure Batterie Abb. 4 Power LED rot Power Charge complete LED grün Ladestrom Auswahl 2 LED Abb. -
Seite 3: Inhaltsverzeichnis
56589 Rheinbrohl, www.axhess.de . Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfi lmung, oder die Erfassung in EDV-Anlagen, bedürfen der ausdrücklichen schriftlichen Genehmigung der axhess GmbH & Co. KG. Der Nachdruck, auch auszugs- weise, ist verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. -
Seite 4: Hinweise Zur Benutzung Der Anleitung
Beachten Sie bitte die nachfolgenden Sicherheitshinweise. 2 Allgemeine Sicherheitshinweise - WICHTIG - !! Achtung ! Die axhess GmbH & Co. KG, Industriestrasse 11, 56598 Rheinbrohl, übernimmt keine Haftung für Schäden und Folgen die auftreten aufgrund: - Anschluss- und / oder Montagefehler. - Seite 5 Betreiben Sie das Gerät niemals in der Nähe von brennbarem Material. Betreiben Sie das Gerät niemals in explosionsgefährdeter Umgebung. Betreiben Sie das Gerät nur, wenn ausreichende Belüftungsmöglichkeit gegeben ist. Reparaturen und Wartungen dürfen nur durch autorisierte Fachkräfte durchgeführt werden, die mit den damit verbundenen Gefahren / Vorschriften vertraut sind. Achten Sie immer auf eine sichere Platzierung des Gerätes! Das Batterieladegrät muss so sicher aufgestellt / platziert werden, dass es nicht herabfallen oder umstürzen kann.
-
Seite 6: Lieferumfang
Um Beschädigungen des Netzkabels und der Anschlußklemmen zu vermeiden, niemals am Kabel ziehen, immer mittels Stecker / Anschlußklemme die Strom verbindung trennen. Die Netzanschlußleitung und die Ladeleitungen müssen in einwandfreiem Zustand sein. Sind Leitungen beschädigt, Gerät nicht verwenden. Gerät zuerst von Fachkraft reparieren lassen. Keine brennbaren Gegenstände wie z.B. -
Seite 7: Bestimmungsgemäßer Gebrauch
4 Bestimmungsgemäßer Gebrauch Batterieladegeräte, so auch dieses, dienen zum Laden oder der Dauer-Erhaltungsladung von 12V Blei-Säure Batterien. Andere Batterie Arten dürfen nicht angeschlossen werden. Dies bedeutet, das Gerät kann Ihre z.B. nur saisonal genutzte Batterie auch über einen längeren Zeitraum einer möglichen Nichtnutzung, stets in einem startbereiten Zustand halten. -
Seite 8: Technische Merkmale, Funktionsweise
5 Technische Merkmale Das Gerät lässt sich überall betreiben wo ein 230 V Wechselstromanschluss (230V AC) vorhanden ist. Durch das geringe Gerätegewicht und die kompakte Bauweise lässt sich das Gerät leicht an PKW, Nutzfahrzeugen, Reisemobilen, Booten und ausgebauten Batterien einsetzen. Die Geräte-Eingangsspannung entspricht der der Haushaltsspannung. - Seite 9 Ausstattungsmerkmale • Intelligentes Hochfrequenz Batterieladegerät • Beste Batterieladung und Ladungserhaltung • Entsulfatierungsfunktion • Automatischer STOP wenn Batterie geladen ist. Überladeschutz, schaltet automatisch um in Erhaltungsladung. • 9 stufi ges, Microprozessor gesteuertes Ladeprogramm • Kurzschluss-Schutz • Verpolungs-Schutz • Überhitzungs-Schutz • Überlade-Schutz •...
- Seite 10 Überhitzungsschutz Das Gerät schaltet automatisch ab, wenn die max. Betriebstemperatur überschritten wird. Es schaltet sich automatisch wieder ein, wenn eine entsprechend ausreichende Abkühlphase vergangen ist. Überladeschutz Eine Überladung der Batterie wird durch das Gerät verhindert. Es schaltet sich automatisch ab, wenn der jeweilig optimale Ladestand erreicht ist und schaltet sich wieder ein, wenn die Batteriespannung abgesunken ist.
- Seite 11 - Achten Sie darauf, dass kein Batteriestaub und oder Korrosionsrückstände der Batteriepole in Ihre Augen gelangt oder eingeatmet wird. - Füllen Sie destilliertes Wasser auf, bis der vom Batteriehersteller genannte Füllstand erreicht ist. –Nur für off ene Batterien- - Bei wartungsfreien Batterien befolgen Sie bitte ganz genau die Anweisungen des Batterieherstellers.
-
Seite 12: Pflege Und Reinigung
7 Pfl ege und Reinigung Wischen Sie das Gerät immer nur mit einem trockenen Tuch ab. Benutzen Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen. 8 Fehlerbeseitigung Die rote LED leuchtet nicht. -
Seite 13: Gewährleistung
9 Gewährleistung Grundsätzlich gelten die allgemeinen axhess GmbH & Co. KG Gewährleistungsbedingungen, ohne dass Ihre gesetzlichen Ansprüche eingeschränkt werden. Die Gewährleistung bezieht sich ausschließlich auf Fertigungs- und Materialfehler, sind unter www. axhess.de > Gewährleistungsbedingungen nachlesbar. 10 Entsorgung Verpackung Die Verpackung ist recyclefähig. Geben Sie das Verpackungsmaterial nur in den entsprechen- den Recycle –... -
Seite 14: Technische Daten
11 Technische Daten... -
Seite 15: Erklärung Symbole Und Funktion Des Ladegerätes
Erklärung Symbole und Funktion des Ladegerätes... -
Seite 16: Ladeverfahren
9 stufi ge Ladecharakteristik Ladeverfahren Lade-Programm- Stufen/ Dauer in Std.: Prüfen der Batteriespannung / Dauer : ca. 90 sec.. Batterie -Status: Die Batteriespannung muss über 2.0V betragen Ansonsten wird die Batterie als sog. “tote Batterie” erkannt. In einem solchen Fall startet das Ladeprogramm nicht. Symptom: Das Ladepro- gramm startet nur, wenn die Batteriespannung über 2,0V ist. - Seite 17 das Gerät automatisch in das normale Ladeprogramm. Hält jedoch die hohe Spannungsver- sorgung an, (nach 2 Std. über 15V ) stoppt das Ladegerät und weist die Batterie als „defekte Batterie“ aus. Das Symbol Batterie tief entladen, defekt, wird angezeigt.. Lade-Programm- Stufen/ Dauer in Std.: Soft Start/ Dauer: 4 Std. Batterie -Status: Wenn die Batteriespannung zwischen 2,0 -7,0V beträgt.
- Seite 18 Lade-Programm- Stufen/ Dauer in Std.: Absorptions Ladung Absorption. Batterie -Status: Wenn die Batteriespannung 14,0 – 14,7V erreicht hat. Symptom: Die Bat- terie ist zu 80% geladen. Normaler Ladevorgang: Das Ladegerät liefert einen konstanten Ladestrom bis die Batterie zu 100% geladen ist. Lade-Programm- Stufen/ Dauer in Std.: Prüfen Check.
- Seite 19 6. Bei erfolgreichem Rettungsmodus: Konnte die normale Batteriesäuredichte wieder hergestellt werden, startet das Ladeprogramm automatisch. 7. Rettungsmodus nicht erfolgreich: War der Rettungsmodus nicht erfolgreich, stoppt der Ladevorgang, schaltet in Erhaltungsmodus um. 8. Defekte Batterie: Der Ladevorgang endet automatisch. Im Display wird das Symbol für defekte Batterie gezeigt.
-
Seite 20: Konformität
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechende Erklärung und Dokumente sind beim Hersteller hinterlegt. Dieses Gerät wurde in der VR China hergestellt für axhess GmbH & Co. KG. Weitere interessante Produkte rund um die Batterie und Ladetechnik fi nden Sie auf unserer Homepage: www.axhess.de... - Seite 21 LADETECHNIK von: axhess GmbH & Co. KG, Industriestrasse 11, 56598 Rheinbrohl, www.axhess.de...
