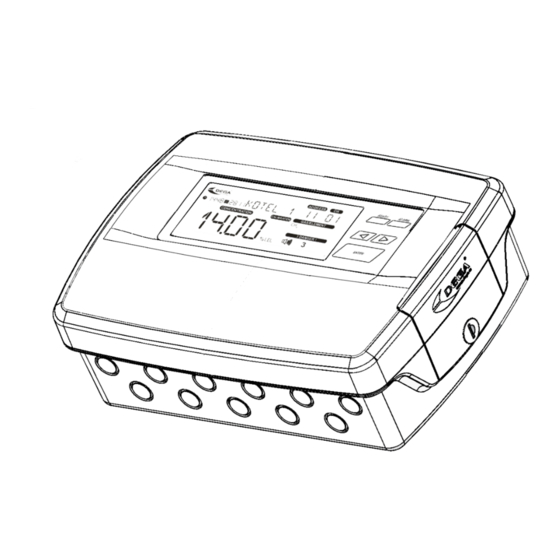

DEGA UPA III Bedienungsanleitung

Kompakte steuerung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
Kompakte Steuerung
DEGA UPA III
Die Vervielfältigung dieser Anleitung, oder deren Teile, in irgendeiner Form ohne die
vorherige Genemigung von DEGA.CZ s.r.o. ist verboten.
DEGA CZ s.r.o. behält sich das Recht vor, die Spezifikationen der Hardware und Software,
die in diesem Handbuch beschrieben sind, jederzeit und ohne vorherige Ankündigung zu
ändern.
DEGA CZ s.r.o. trägt keine Haftung für Schäden die aus der Benuzung dieses Garätes
enstehen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DEGA UPA III

Inhaltszusammenfassung für DEGA UPA III

  • Seite 1 Die Vervielfältigung dieser Anleitung, oder deren Teile, in irgendeiner Form ohne die vorherige Genemigung von DEGA.CZ s.r.o. ist verboten. DEGA CZ s.r.o. behält sich das Recht vor, die Spezifikationen der Hardware und Software, die in diesem Handbuch beschrieben sind, jederzeit und ohne vorherige Ankündigung zu ändern.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Zu Ihrer Sicherheit..................................... 2 Technische Informationen ................................3 Einsatz Bedingugen ................................... 3 Produktbechreibung ..................................4 Äusseres Gehäuse ..................................4 Anschlussblock ..................................4 Aufbau und Anschluss der Verkabelung ............................5 Aufbau der Steuerung ................................5 Anschluss des Sender über Stromschleifen .......................... 5 Anschluss des Sender über RS485 ............................

  • Seite 3: Technische Informationen

    4 x 0,25 mm (max. 100 m) Ausgang: USB (Konfiguration über PC) RS485 - Protokoll DEGA, oder MODBUS (auf Anfrage) für übergeordnetes System (PLC, PC) 10x aktiv-Offenrelais 250 V/10 A 2x Ausgang für akkustische und optsiche Signalization, max. Belastung siege Kapitel „Aufbau und Anschluss der Verkabelung“...

  • Seite 4: Produktbechreibung

    Produktbechreibung DEGA UPA III - Kompakte Auswertungssteuerung der dritten Generation: Ist als eigenständiges Gerät entworgen und dient zur Montage an die Wand, oder in Verteilerkästen. Es dient zur Versorgung von bis zu 32 Gasdetektions Sendern über RS485 und bis zu 8 Gasdetektion Sendern über eine Stromschleife. Bei den Sendern wird ein Gasleck in 4 Ebenen ausgewertet. Es ist auch möglich einen Flutungssensor DEGA ZC II und einen Temperatursensor DEGA Tc II anzuschliesen.

  • Seite 5: Aufbau Und Anschluss Der Verkabelung

    Aufbau und Anschluss der Verkabelung Vor der Montage lesen Sie die gültigen Instalation Hinweise EN 60079-29-2 (Auswahl, Installation, Nutzung und Wartung von Detektoren für brennbare Gase und Sauerstoff) und EN 45544-4 (G für die Auswahl, Installation, Betrieb und Wartung von Detektoren von toxischen Substanzen).

  • Seite 6: Installation Der Verkabelung Für Rs485

    Installation der Verkabelung für RS485 Die Verkabelung muss nach der Bus-Topologie und nach den RS485 Grundsätzen ausgeführt werden. Maximale Anzahl der angeschlossenen Sender pro Steuerungs-Kanal ist 16 (möglicherweise weniger abhängig von der Konfiguration der Steuerung), während die Gesamtlänge des Verbindungskabels (elektrischer Abstand zwischen der Steuerung und dem letzten Sender) 1200 Meter nicht überschreiten sollte.

  • Seite 7: Die Auswahl Der Anschlussspannung Und Die Maximale Strombelastung

    6. Die Auswahl der Anschlussspannung und die maximale Strombelastung Anschlusspannung 230V AC Die maximale Stromlast beträgt 1,4A. Dieser Strom dient zur Versorgung von den angeschlossenen Sensoren, so wie den optischen und akkustischen Signalisationen, die an den Klemmen „LIGHT_SIG“ und „SOUND_SIG“ angeschlossen sind. Beispiel: Wir haben 4 angeschlossene Sensoren mit einem Verbrauch von je 60 mA.

  • Seite 8: Steuerungspanel

    1. Steuerungspanel Anzeige des korekten Gasleck Taste LEFT (Bewegung im LCD Display Betriebes der Steuerung Menü, Wechsel zwischen den Sendern) Taste RIGHT (Bewegung Taste ENTER (Entsperrung im Menü, Wechsel der akkustischen Alarme zwischen den Sendern) und der Haltefunktion, Auswahl des Senders, Bestätigung der Auswahl) 2.

  • Seite 9: Neustart Der Steuerung

    3. Neustart der Steuerung Nach dem Einschalten der Steuerung leuchtet das gessamte LCD Display, und es kommt zum Laden der höchsten detektierten Konzentration, die dann für 3s angezeigt wird. Nachdem geht die Steuerung in die Vorwährm-Phase der Sensoren und es wird auf dem Display die Zeit bis zu deren Ende angezeigt.

  • Seite 10: Menü

    10. Menü Das Menü wird durch Drücken der ENTER Taste aufgerufen (die Taste ca. 5s drucken). Auf den Hauptsegmenten der Anzeige wird der Name der geforderten Funktion angezeigt. Mit den Pfeilen bewegt man sich im Menü and beim Drücken der ENTER Taste bestätigt man die Wahl.

  • Seite 11: Information Menü Info

    NCAL Anzeige von Datum der nächsten Sender-Kalibrierung LCAL Anzeige von Datum der Sender-Kalibrierung TEMP Anzeige der Temperatur des Sensors DEGA Tc II ADDR Anzeige der Steuerungs-Adresse auf den RS485 HOST Bus EXIT Rückkehr zur höheren Menü-Stuffe Bei den Elementen„LCAL“ a „NCAL“ kann man mit den Pfeilen zwischen den einzelnen Sendern umschallten. Durch betätigen des Elementes „NCAL“...

  • Seite 12: Steurerungstest Menü Test

    Steurerungstest Menü TEST RELE Einstellung des Relais-Ausgangs TRAN Simulation der Messwerte _RST Neustart der Steuerung EXIT Rückkehr zur höheren Menü-Stuffe Das Element RELE dient dem direkten Einstellen der Ausgänge der Steuerung. Durch die Eingabe dieses Elements kommt es zum Abspeichern des momentanen Standes der Ausgänge, der dann vom Benutzer modifiziert werden kann. Die Ausgänge der Steuerung (RE1 bis RE10, LIGH, SOUN, __HV) können wir mit LEFT und RIGHT durchlaufen und durch Drücken der ENTER Taste ändern wir den Ausgangsstand.

  • Seite 13: Wartung

    Für die "Funktionskontrolle " keine Mittel zum Testen von Feueralarmmeldern benutzen! Führen sie die Kalibrierung nur bei zertifizierten Service-Centern mit einem gültigen Befähingungsnachweis des Herstellers durch. Für die Tschechische Republik nur DEGA CZ s.r.o.. 2. Austausch des Akkus Die Batterielebensdauer in der Steuerung beträgt ca. 5 Jahre. Danach können einige...

  • Seite 14: Anhang

    Anhang 1. Tabelle der Fehlerkodes Erscheint bei Erscheint bei Auf den Digitalkanälen Analogkanälen Nebensegmenten Ursache Lösung (1 bis 32) (41 bis 48) angezeigt Überprüfen sie den Unterbrochene Anschluss des Senders, Stromscheife oder „SENSOR E“ sonst kontaktieren Sie den defekter Sensor Hersteller Trennen und wiederanschliessen des...

  • Seite 15: Allgemeine Garantiebedingungen

    Für die vollständige Version der Allgemeinen Geschäftsbedingungen und Reklamationen gehen sie auf www.dega.cz Hersteller: DEGA CZ s.r.o., Malešická 2850/22c, 130 00 Praha 3, Czech republic VAT ID: CZ 279 029 43, Telefon: +420 774 447 660 E-mail: info@dega.cz , Web: www.dega.cz © 2014 DEGA CZ s.r.o.
