ABACUS ABS210 Bedienungsanleitung
Inhaltszusammenfassung für ABACUS ABS210

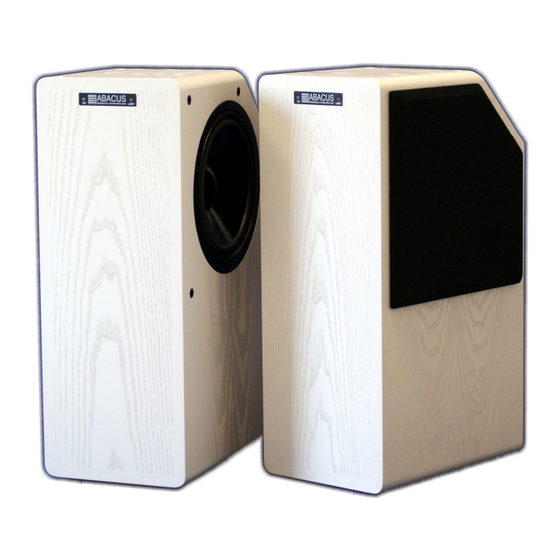

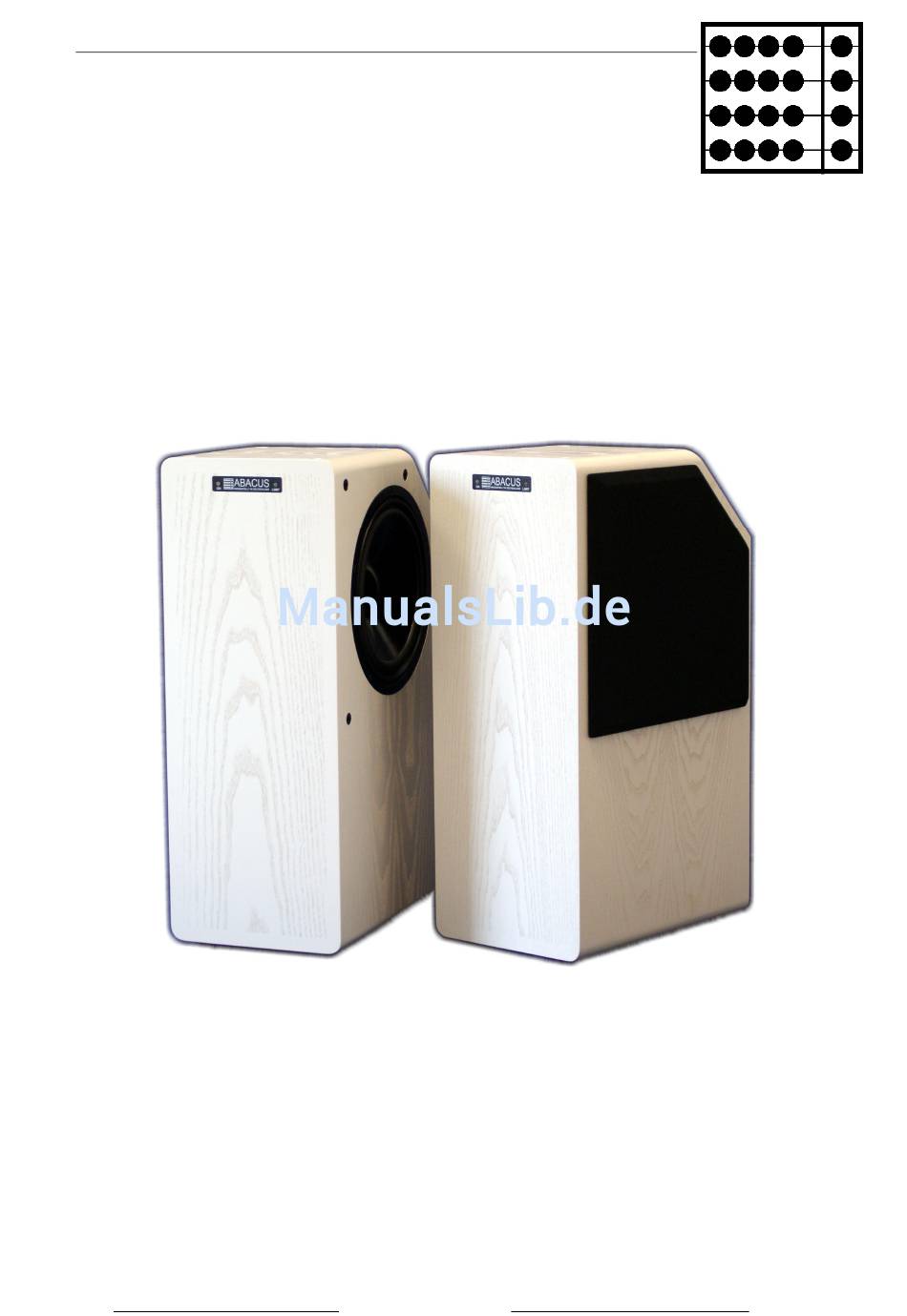

- Seite 1 ABACUS electronics Bahnhofstr. 39 a D-26954 Nordenham ( +49 4731 5088 Fax +49 4731 5080 Bedienungsanleitung ® ABACUS ABS210 Aktiver Basssockel ABACUS ABS210, Esche weiß info@abacus-electronics.de www.ABACUS-electronics.de...
-
Seite 2: Inhaltsverzeichnis
Anschluss der Netzspannung ................... 9 Einstellung ........................9 Lautstärkeeinsteller ....................9 Bassbegrenzungseinsteller ..................10 Einstellung im Betrieb mit ABACUS APC24-23C ........... 10 Einstellung im Betrieb mit ABACUS A-Box 10 ............11 Inbetriebnahme ......................11 Überlastschutz ......................11 Lautsprecherschutzschaltung ................. 11 Übertemperatursicherung..................12 Einschaltautomatik .................... -
Seite 3: Sicherheitshinweise
® Bedienungsanleitung ABACUS ABS210 - aktiver Basssockel 1. Sicherheitshinweise Vorsicht Die mit dem Symbol gekennzeichneten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlages besteht. Verwenden Sie nur hochwertige, im Handel erhältliche Stromversorgungs- und Audiokabel. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal durchgeführt werden. -
Seite 4: Einführung
Herzlichen Glückwunsch zum Kauf Ihres ABACUS ABS210. Er stellt eine leistungsstarke Erweiterung für Ihre ABACUS APC, A-Box oder andere Lautsprecher dar. ABACUS wünscht Ihnen viel Freude mit dem Gerät. Damit diese Freude lange anhält verfahren Sie bitte beim Auspacken und bei der Inbetriebnahme gemäß dieser Anleitung und... -
Seite 5: Der Abacus Abs210 Im Überblick
® Bedienungsanleitung ABACUS ABS210 - aktiver Basssockel 3. Der ABACUS ABS210 im Überblick 3.1 Die Vorderseite ① Betriebsanzeige-LED (grün/rot) ② Schutzschaltungs-LED (rot/gelb) ③ pro Seite 5 Befestigungsbuchsen für Frontabdeckung ④ Aufstellfläche für Kompaktlautsprecher mit 4 Mulden für die Füße APC24-23C bzw. 2 Mulden für A-Box 10... -
Seite 6: Die Rückwand (Oberer Teil)
® Bedienungsanleitung ABACUS ABS210 - aktiver Basssockel 3.2 Die Rückwand (oberer Teil) ⑤ Hochpass-Ausgang zum Anschluss des Kompaktlautsprechers (Linetreiber-Ausgang) ⑥ Slave-Steckdose zur geschalteten Stromversorgung des Kompaktlautsprechers ⑦ Kühlkörper (kann bei Betrieb heiß werden) ⑧ Lautstärkeeinsteller (Eingangsempfindlichkeit) ⑨ Bassbegrenzungseinsteller gegen Subsonic (Hochpass) -
Seite 7: Die Rückwand (Unterer Teil)
® Bedienungsanleitung ABACUS ABS210 - aktiver Basssockel 3.3 Die Rückwand (unterer Teil) ⑩ Umschalter Betriebsmodus (Automatic/Constant) ⑪ Haupt-Netzschalter ⑫ Line-Eingang Cinch ⑬ Line-Eingang XLR/Klinke (symmetrisch) ⑭ Sicherungshalter (Feinsicherung 5x20mm, 6,3A träge) ⑮ Netzeingang (Kaltgerätestecker) -
Seite 8: Auspacken
Dennoch sollte man sich versichern, dass das Oberteil nicht heruntergestoßen werden kann. Soll eine A-Box 10 in Kombination mit dem ABS210 betrieben werden finden hier die beiden vorderen Gummifüße der A-Box in den vorderen Mulden auf der Sockeloberseite (4) Platz. -
Seite 9: Anschluss Eines Satellitenlautsprechers
Bedarf leiser gestellt werden. Kommt es dennoch zu Problemen, erhalten Sie bei Ihrem ABACUS-Partner einen entsprechenden Adapter. Sind für die Verbindung des ABS210 zur Programmquelle längere Linekabel erforderlich und ist kein ABACUS-Vorverstärker im Einsatz, wird ein ABACUS-Linetreiber empfohlen. 6.2 Anschluss eines Satellitenlautsprechers Der ABS210 wird in das Line-Signal zu den Kompaktlautsprechern eingeschleift. -
Seite 10: Bassbegrenzungseinsteller
7.2 Bassbegrenzungseinsteller Ihr ABACUS ABS210 ist dank der ABACUS-Technik in der Lage, Töne ab 16Hz linear zu reproduzieren. Um einen Einfluss auf das Maß der Basslinearisierung zu haben, ist der Basssockel an der Rückseite mit einem Bass-Roll-off-Einsteller (9) ausgestattet, an dessen linkem Anschlag sich die 16Hz-Stellung befindet. -
Seite 11: Einstellung Im Betrieb Mit Abacus A-Box 10
LED (1) grün und die „LIMIT“-LED (2) erst gelb, dann rot leuchten. Nach kurzer Zeit erlischt die rote LED. Nun ist ihr ABS210 betriebsbereit. Starten Sie die Wiedergabe Ihrer Programmquelle und regeln Sie langsam den Lautstärkeeinsteller (8) im Uhrzeigersinn bis zur gewünschten Einstellung. -
Seite 12: Übertemperatursicherung
ABS210 - aktiver Basssockel Eine andere Möglichkeit besteht darin, die untere Grenzfrequenz mit dem Bassbegrenzungs- einsteller (9) zu erhöhen. Dann macht der ABS210 zwar weniger Tiefbass, spielt aber lauter. 9.2 Übertemperatursicherung Der ABACUS ABS210 ist mit einem großzügig dimensionierten Kühlkörper (7) ausgestattet, der bei korrekter Aufstellung für ausreichende Kühlung sorgt. -
Seite 13: Technische Daten (Circa, Ohne Gewähr)
® Bedienungsanleitung ABACUS ABS210 - aktiver Basssockel Technische Daten (circa, ohne Gewähr) Netzanschluss: 230V AC, Kaltgeräteanschluss Leistungsaufnahme, Automatik: ca. 0,4VA Leistungsaufnahme, Leerlauf: ca. 20VA Leistungsaufnahme, maximal: ca. 500VA RMS-Leistung: 225W Frequenzgang: 16…64-90Hz Trennfrequenz zum Hochpassausgang: 90Hz (18dB/Octave) Ladekapazität/Energie: 2*20.000µF/2*16J Netto Gehäusevolumen:...
