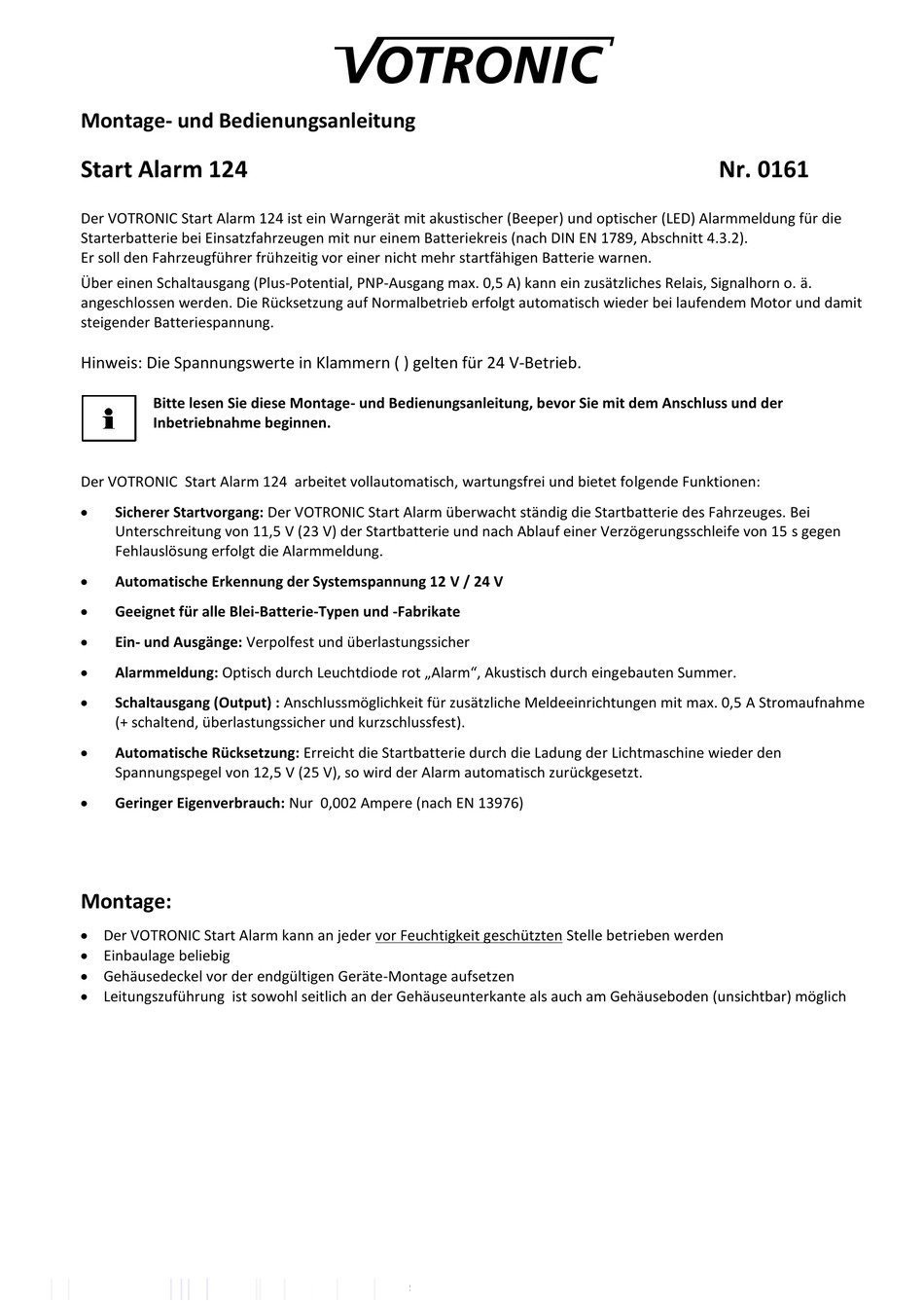

Montage- und Bedienungsanleitung
Start Alarm 124
Der VOTRONIC Start Alarm 124 ist ein Warngerät mit akustischer (Beeper) und optischer (LED) Alarmmeldung für die
Starterbatterie bei Einsatzfahrzeugen mit nur einem Batteriekreis (nach DIN EN 1789, Abschnitt 4.3.2).
Er soll den Fahrzeugführer frühzeitig vor einer nicht mehr startfähigen Batterie warnen.
Über einen Schaltausgang (Plus-Potential, PNP-Ausgang max. 0,5 A) kann ein zusätzliches Relais, Signalhorn o. ä.
angeschlossen werden. Die Rücksetzung auf Normalbetrieb erfolgt automatisch wieder bei laufendem Motor und damit
steigender Batteriespannung.
Hinweis: Die Spannungswerte in Klammern ( ) gelten für 24 V-Betrieb.
Bitte lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit dem Anschluss und der
Inbetriebnahme beginnen.
Der VOTRONIC Start Alarm 124 arbeitet vollautomatisch, wartungsfrei und bietet folgende Funktionen:
Sicherer Startvorgang: Der VOTRONIC Start Alarm überwacht ständig die Startbatterie des Fahrzeuges. Bei
Unterschreitung von 11,5 V (23 V) der Startbatterie und nach Ablauf einer Verzögerungsschleife von 15 s gegen
Fehlauslösung erfolgt die Alarmmeldung.
Automatische Erkennung der Systemspannung 12 V / 24 V
Geeignet für alle Blei-Batterie-Typen und -Fabrikate
Ein- und Ausgänge: Verpolfest und überlastungssicher
Alarmmeldung: Optisch durch Leuchtdiode rot „Alarm", Akustisch durch eingebauten Summer.
Schaltausgang (Output) : Anschlussmöglichkeit für zusätzliche Meldeeinrichtungen mit max. 0,5 A Stromaufnahme
(+ schaltend, überlastungssicher und kurzschlussfest).
Automatische Rücksetzung: Erreicht die Startbatterie durch die Ladung der Lichtmaschine wieder den
Spannungspegel von 12,5 V (25 V), so wird der Alarm automatisch zurückgesetzt.
Geringer Eigenverbrauch: Nur 0,002 Ampere (nach EN 13976)
Montage:
Der VOTRONIC Start Alarm kann an jeder vor Feuchtigkeit geschützten Stelle betrieben werden
Einbaulage beliebig
Gehäusedeckel vor der endgültigen Geräte-Montage aufsetzen
Leitungszuführung ist sowohl seitlich an der Gehäuseunterkante als auch am Gehäuseboden (unsichtbar) möglich
Nr. 0161
Werbung
Inhaltszusammenfassung für Votronic 0161
- Seite 1 Start Alarm 124 Nr. 0161 Der VOTRONIC Start Alarm 124 ist ein Warngerät mit akustischer (Beeper) und optischer (LED) Alarmmeldung für die Starterbatterie bei Einsatzfahrzeugen mit nur einem Batteriekreis (nach DIN EN 1789, Abschnitt 4.3.2). Er soll den Fahrzeugführer frühzeitig vor einer nicht mehr startfähigen Batterie warnen.
- Seite 2 Die 3pol. Steckschraubklemme ist zur Erleichterung der Anschlussarbeiten abziehbar Der VOTRONIC Start Alarm muss die Spannung der Starterbatterie möglichst unverfälscht messen können, daher möglichst eigene Leitungen (+ / -) von der Batterie zum Gerät führen oder Leitungen wählen, die durch andere Verbraucher nur sehr gering belastet werden, um Fehlfunktionen vorzubeugen ...
- Seite 3 --3-- Sicherheitsrichtlinien: Zweckbestimmte Anwendung: VOTRONIC Start Alarm wurde unter Zugrundelegung der gültigen Sicherheitsrichtlinien gebaut. Die Benutzung darf nur erfolgen: 1. Mit den angegebenen Sicherungen in Batterienähe zum Schutz der Verkabelung und des Gerätes. 2. In technisch einwandfreiem Zustand. 3. In einem gut belüfteten Raum, geschützt gegen Regen, Feuchtigkeit, Staub und aggressive Batteriegase sowie in nicht kondensierender Umgebung.
