CST LunaVision+ Betriebsanleitung
650 tvl analoge tag/nacht-kamera (farbe/nahes-ir)
Inhaltsverzeichnis

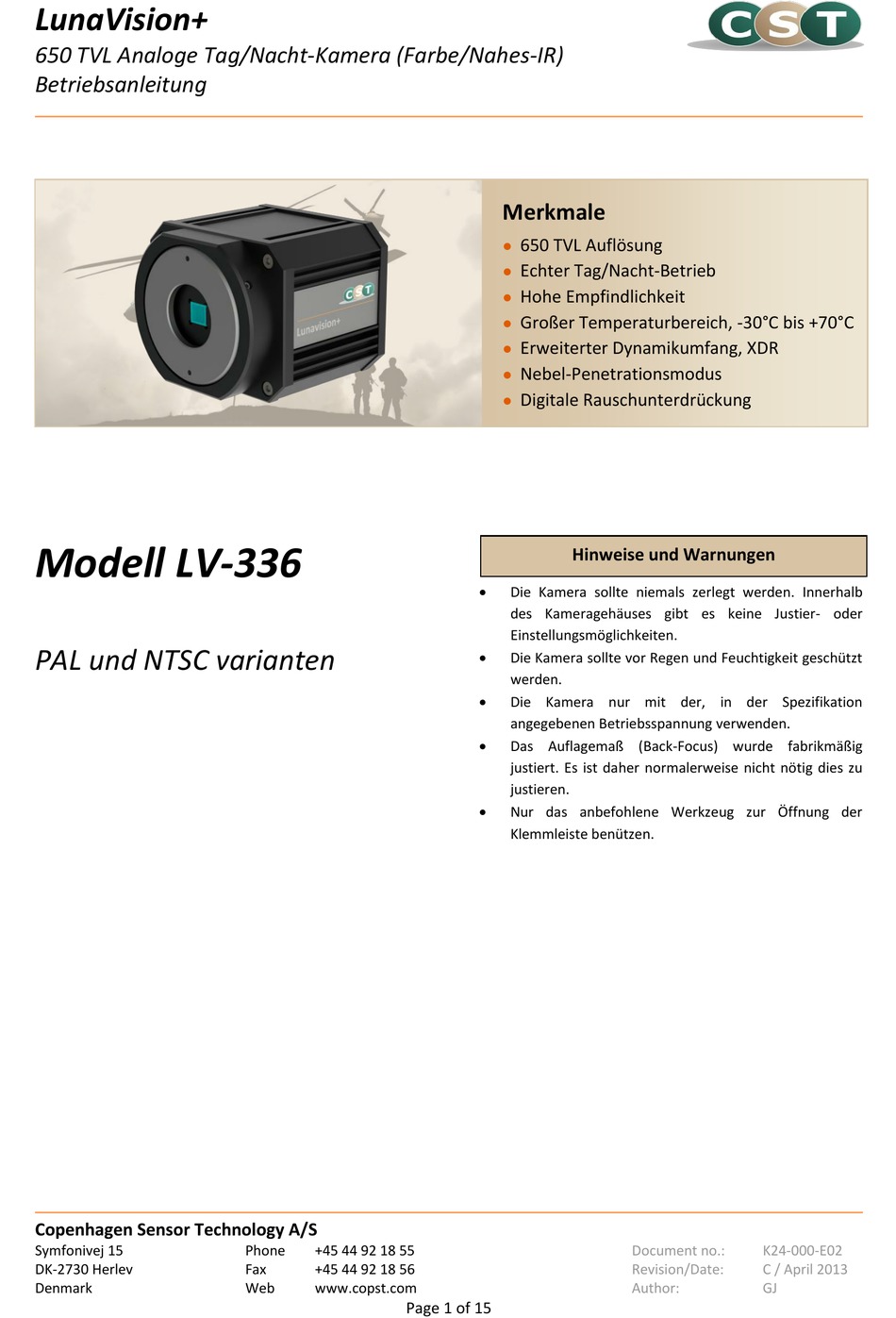

LunaVision+
650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR)
Betriebsanleitung
Modell LV-336
PAL und NTSC varianten
Copenhagen Sensor Technology A/S
Symfonivej 15
DK-2730 Herlev
Denmark
Phone
+45 44 92 18 55
Fax
+45 44 92 18 56
Web
www.copst.com
Page 1 of 15
Merkmale
650 TVL Auflösung
Echter Tag/Nacht-Betrieb
Hohe Empfindlichkeit
Großer Temperaturbereich, -30°C bis +70°C
Erweiterter Dynamikumfang, XDR
Nebel-Penetrationsmodus
Digitale Rauschunterdrückung
Hinweise und Warnungen
Die Kamera sollte niemals zerlegt werden. Innerhalb
des Kameragehäuses gibt es keine Justier- oder
Einstellungsmöglichkeiten.
Die Kamera sollte vor Regen und Feuchtigkeit geschützt
werden.
Die Kamera nur mit der, in der Spezifikation
angegebenen Betriebsspannung verwenden.
Das Auflagemaß (Back-Focus) wurde fabrikmäßig
justiert. Es ist daher normalerweise nicht nötig dies zu
justieren.
Nur das anbefohlene Werkzeug zur Öffnung der
Klemmleiste benützen.
Document no.:
Revision/Date:
Author:
K24-000-E02
C / April 2013
GJ
Inhaltsverzeichnis
Inhaltszusammenfassung für CST LunaVision+
- Seite 1 LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Merkmale 650 TVL Auflösung Echter Tag/Nacht-Betrieb Hohe Empfindlichkeit Großer Temperaturbereich, -30°C bis +70°C Erweiterter Dynamikumfang, XDR Nebel-Penetrationsmodus Digitale Rauschunterdrückung Modell LV-336 Hinweise und Warnungen Die Kamera sollte niemals zerlegt werden. Innerhalb des Kameragehäuses gibt es keine Justier- oder Einstellungsmöglichkeiten.
-
Seite 2: Inhaltsverzeichnis
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Inhaltsverzeichnis Allgemein ..............................3 Hauptmerkmale ............................3 Lieferumfang.............................. 4 Äußerliche Merkmale und Abmessungen ....................4 Belegung von Steckverbindern ........................5 5.1. Serieller RS-232-Anschluß ......................... 5 OSD- (On-Screen Display) Menüsteuerung ....................6 Funktionen und deren Bedienung ......................7 7.1. -
Seite 3: Allgemein
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Allgemein Die LunaVision+ LV-336 ist eine hochempfindliche die Kamera kontrastreiche Monochrom-/Nahe-IR- 1/3” Tag/Nacht-Kamera mit 650 horizontale TVL Bilder mit erhöhter Empfindlichkeit erfassen Auflösung, die sogar unter Höchsttemperatur- kann. bedingungen hochqualitative Bilder liefert. Kamera wurde für Betrieb... -
Seite 4: Lieferumfang
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Lieferumfang Zubehör: Kameragehäuse C-mount Adapter-ring (5 mm) Staubschutzkappe (Objektivadapter) Kurzform-Betriebsanleitung Äußerliche Merkmale und Abmessungen Seitenansich Frontansicht Rückansicht Unterseite CCD-Sensor und IR-Cut-Filter CS-mount Objektivadapter Tasten für On-Screen Display (OSD) Menüsteuerung BNC-Stecker für FBAS-(Composite) Videoausgang (J1) Klemmleiste für Stromversorgung, serielle Kommunikation und Steuerung (J2) Stecker für Auto-Iris-Ausgang (J3) -
Seite 5: Belegung Von Steckverbindern
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Belegung von Steckverbindern ACHTUNG! Steckverbinder J2 (7-Polige Klemmleiste) Klinge nur hier Belegung: einführen 1. +12V Stromversorgung, Eingang Zur Öffnung der Klemmleiste, das mit- 1 2 3 4 5 6 7 gelieferte Werkzeug (oder ähnliches 2. -
Seite 6: Osd- (On-Screen Display) Menüsteuerung
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung OSD- (On-Screen Display) Menüsteuerung Um die OSD-Menüsteuerung zu initiieren, die ENTER-Bedienungstaste drücken bis die Menüwahl auf dem Monitor erscheint. Das Menü erscheint als Overlay, so dass die Wirkung der Einstellungen sofort im Bild zu erkennen ist. Es gibt vier Hauptmenüs. -
Seite 7: Funktionen Und Deren Bedienung
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Funktionen und deren Bedienung Basierend auf einem DSP-Modul bietet die LV-336 eine Vielzahl von Funktionen, die sich vom Benutzer konfigurieren lassen. Hierzu kann entweder die eingebaute OSD-Menüsteuerung oder die serielle RS-232- Schnittstelle verwendet werden. HINWEIS: Bitte beachten, dass viele dieser Funktionen keine Benutzer-Konfiguration benötigen und am besten in der Werkseinstellung gelassen werden. -
Seite 8: Peak/Average
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung 7.4. Peak/Average Endscheidet, ob die Auto-Iris-Blendenregelung auf eine durchschnittliche Bildhelligkeit reagiert, die eher hell (Peaks) oder dunkel (Average) ist. Einstellungen: OFF, ON - Peak Mix Level, A <–> P (10 bis 90%) 7.5. Back Light Compensation (BLC) –... -
Seite 9: Agc (Analogue Gain Control) - Automatische Verstärkungsregelung
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung 7.8. AGC (Analogue Gain Control) - Automatische Verstärkungsregelung Im AUTO-Modus sorgt AGC dafür, dass der Ausgangspegel auch bei schwankender Helligkeit automatisch auf einem konstanten Pegel bleibt, innerhalb von einem Regelbereich von 0 bis +36dB. Im FIX-Modus wird eine festgelegte und konstante Verstärkung eingestellt, jedoch regelt die Kamera nicht nach wenn die Helligkeit schwankt. -
Seite 10: Fog Reduction - Nebel-Penetrationsmodus
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung 7.13. Fog Reduction - Nebel-Penetrationsmodus Diese Funktion erhöht automatisch die Bildqualität unter Bedingungen wie Nebel, Dunst, Regen oder Rauch. Das Bild Video Output wird kontinuierlich analysiert und wenn ein Zustand mit geringem Kontrast festgestellt wird, werden die Kontrastverhältnisse automatisch aufgebessert. -
Seite 11: White Balance - Weißabgleich
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung 7.17. White Balance - Weißabgleich →WHITE BALANCE ATW1 Es bestehen zwei Möglichkeiten zum Weißabgleich: Auto-Tracking White ATW2 →COLOR OFFSET Balance (ATW1 und ATW2) - justieren laufend automatisch den R|||||||||||B → Weißabgleich) und „One-Push Automatic White Balance“ (AWB). Bei →COLOR OFFSET beiden Funktionen lässt sich ein Farb-Offset konfigurieren, um einen R|||||||||||B... -
Seite 12: Set Up-Menü
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung Einstellungen: R-Y LEVEL, B-Y LEVEL (jeweils -40 bis +40) 7.21. SET UP-Menü Folgende Funktionen sind unter diesem Menü zu finden: LANGUAGE Spracheinstellung (Englisch und Japanisch) TITLE Einen Text-Overlay im Bild konfigurieren (Inhalt und Lage) DEFAULT Speichern und Wiederaufrufen von benutzerspezifischen Einstellungen. -
Seite 13: Kompatibilität Und Priorität Von Funktionen/Eistellungen
Über die CST-Software lassen sich sämtliche Funktionen über die RS-232-Schnittstelle konfigurieren. Die Software kann von der Homepage www.copst.com heruntergeladen werden. Es ist auch möglich die Kamera über einen Terminal-Emulator zu steuern. CST liefert auf Anfrage dafür das Befehlsprotokoll. Copenhagen Sensor Technology A/S Symfonivej 15... -
Seite 14: Spezifikationen
200 mA Betriebstemperatur /-Feuchtigkeit -30°C bis +70°C / Max. 80% CST übernimmt keine Haftung für eventuelle technische Ungenauigkeiten oder typographische Fehler in dieser Publikation. CST behält sich das Recht vor, Produktänderungen ohne Vorankündigung vorzunehmen. Note 1: Ab etwa +55°C kann eine Verringerung im Bildqualität in Form von Pixelfehlern auftreten. -
Seite 15: Ce-Konformitätserklärung
LunaVision+ 650 TVL Analoge Tag/Nacht-Kamera (Farbe/Nahes-IR) Betriebsanleitung 11. CE-Konformitätserklärung DECLARATION OF CONFORMITY AS DEFINED BY THE COUNCIL DIRECTIVE 89/336/EEC EMC (ELECTROMAGNETIC COMPATIBILITY) WE HEREWITH DECLARE THAT THIS PRODUCT COMPLIES WITH THE FOLLOWING PROVISIONS APPLYING TO IT Copenhagen Sensor Technology A/S Symfonivej 15 Phone +45 44 92 18 55...
