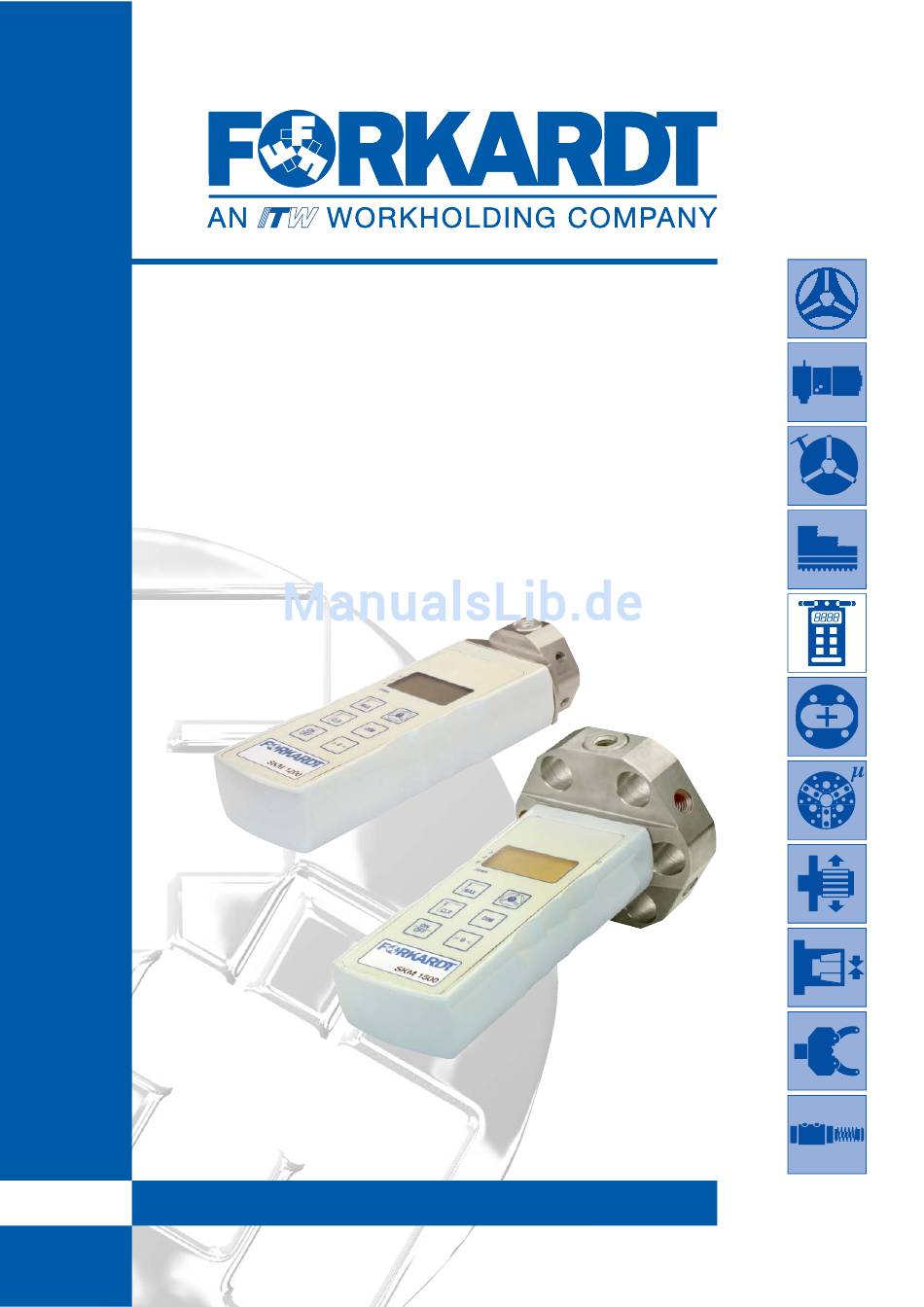

- Seite 1 SKM 1200 / SKM 1500 ELEKTRONISCHER SPANNKRAFTMESSER B E T R I E B S A N L E I T U N G EUTSCH...
-
Seite 2: Inhaltsverzeichnis
Ermittlung der Betriebsspannkraft ........14 4.4.1 Beispiele für Futterkonstanten der FORKARDT Kraftspannfutter NH, FNC und KT . -
Seite 3: Das Urheberrecht An Dieser Betriebsanleitung Verbleibt Der Firma
BA-Nr.: 930.50.03D SKM 1200 / SKM 1500 Ausgabe: 05/2008 Das Urheberrecht an dieser Betriebsanleitung verbleibt der Firma FORKARDT DEUTSCHLAND GMBH Diese Betriebsanleitung ist für das Montage-, Bedienungs- und Überwachungsperso- nal bestimmt. Sie enthält Vorschriften und Zeichnungen technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zwecken des Wettbewerbes... -
Seite 4: Merkmale
Aluminiumgehäuse befindet sich die gesamte in C-MOS-Technik aufgebau- te Elektronik. Ein Mikroprozessor und ein Festprogramm erledigen die nachfolgend beschriebenen Messaufgaben mit höchster Genauigkeit. Die Spannkraftmesser SKM 1200 und SKM 1500 zeichnen sich aus durch: • ausgefeilte Technik • einfache Handhabung •... -
Seite 5: Sicherheitshinweise
Allgemeines Diese Betriebsanleitung enthält die erforderlichen Informationen für den bestimmungs- gemäßen Gebrauch der Spannkraftmesser SKM 1200 und SKM 1500. Sie wendet sich an technisch qualifiziertes Personal, welches speziell ausgebildet ist. Die Kenntnis und das technisch einwandfreie Umsetzen der in dieser Betriebsanleitung enthaltenen Sicherheitshinweise und Warnungen sind Voraussetzung für die gefahrlo-... -
Seite 6: Hinweise Für Den Gebrauch Von Spannkraftmessern
1 Messung pro Schicht. Die Spannkraftwerte sollten sorgfältig dokumentiert werden. Aus der sich abzeichnen- den Tendenz des allmählichen Nachlassens der Spannkraft können u. U. anschließend längere Prüfungsintervalle festgelegt werden. Anmerkung: Wartungsfreie Spannzeuge, wie von FORKARDT konstruiert und vertrieben, können die Schmierintervalle deutlich verlängern. -
Seite 7: Bestimmungsmäßige Verwendung
Das Gerät darf nur für die im Katalog und in der technischen Betriebsanleitung vorgesehenen Einsatzfälle und nur in Verbindung mit von FORKARDT empfohlenen bzw. zugelassenen Fremdgeräten und - Komponenten verwendet werden. Die Spannkraftmesser SKM sind ausschließlich für die Messung von statischen Spannkräften an nicht rotierenden Spannzeugen (Spindel-... -
Seite 8: Gerätebeschreibung
Funktion Die elektronisch / mechanischen Spannkraftmesser für statische Spannkraftmessung in Handausführung ( SKM 1200 und SKM 1500 ) beinhalten einen Kraftaufnehmer und eine Prozessorgesteuerte Elektronik mit modernster Software. Die verschiedenen Funktionen sind an den täglichen Bedarf zur Messung und Überwachung von Spannkräften an Spannfuttern angepasst. - Seite 9 BA-Nr.: 930.50.03.03D 3.0 GERÄTEBESCHREIBUNG Ausgabe: 05/2008 Tasten Funktion Spitzenwertspeicherung aktivieren Das Gerät speichert den Spitzenwert der Messung und bringt ihn zur Anzeige. Der Spitzenwertmodus ermöglicht Messungen in Spannsitua-tio- nen, in denen das Display nicht ablesbar ist. Nach dem Ausspannen des Spannkraftmessers bleibt der Messwert in der Anzeige erhalten.
- Seite 10 Diese Nullpunkttarierung erfolgt automatisch nach dem Einschalten des Gerätes. Ist dies nicht mehr möglich, muss das Gerät zum Service an FORKARDT geschickt werden. Ist der Nullpunkt des Spannkraftmessgerätes durch mehrere vorausge- gangene Überlastung verschoben worden, kann es bei einer erneuten Überlastung schon unterhalb von 120% zum Abschalten der Anzeige des...
-
Seite 11: Technische Daten
Die Spannkraftmesser SKM 1200 und SKM 1500 entsprechen den Anforderungen der EMV- Richtlinie 89/336/EWG und sind mit dem CE -Zeichen gekennzeichnet! Die genauen mechanischen Abmessungen der Spannkraftmesser SKM 1200 und SKM 1500 entnehmen Sie bitte der Anlage 1 ( Appendix 1 ) am Ende dieser Beschreibung... -
Seite 12: Zubehör
Durch Kombination der Spann- und Druckbolzen lassen sich Verlängerungen herstel- len, mit denen Spanndurchmesser von 63 bis 293 mm ( SKM 1200 ) und 114 bis 744 mm ( SKM 1500 ) mit einer Stufung von 10 mm eingestellt werden können. Die entsprechenden Spann- und Druckbolzenkombinationen für den Spannkraft- messer SKM 1200 entnehmen Sie bitte der Tabelle in der Anlage 2 ( Appendix 2 ). -
Seite 13: Arbeiten Mit Dem Spannkraftmesser
Spannen in kurz ausladenden Aufsatzbacken. Die bei hohen Aufsatzbacken zu erwartenden reduzierten Spannkraftwerte sind aus den jewei- ligen FORKARDT - Bedienungsanleitungen der Futter zu ermitteln. Bei Spannkraftmes- sungen an anderen Futterfabrikaten empfehlen wir, Rücksprache mit dem jeweiligen Hersteller zu nehmen. -
Seite 14: Spannkraftmessung
Spannkraft in voller Höhe zur Verfügung. Die Größe des Spannkraftverlustes, in Abhängigkeit von der Backenausrüstung und der Arbeitsdrehzahl, kann für FORKARDT - Futter der jeweiligen Druckschrift oder Betriebsanleitung entnommen werden. Für die Berechnung der Betriebsspannkraft Fsp und des tatsächlich auftretenden Spannkraftverlustes Δ... - Seite 15 Der Drehzahlbedingte Spannkraftverlust ist weitestgehend unabhängig von dem Wartungszustand des Futters. Eine direkte Messung mit Hilfe eines (aufwendigen) dynamischen Spannkraftmessers ist daher nicht erforderlich. Der Drehzahlbedingte Spannkraftverlust Δ Fsp kann für FORKARDT - Futter aus dem zweiten Teil der Formel für die Betriebsspannkraft Fsp ermittelt werden: ➂...
-
Seite 16: Beispiele Für Futterkonstanten Der Forkardt Kraftspannfutter
Berechnung der Spannkraft im Stillstand (n = 0) und bei Arbeitsdrehzahl, sowie zur Berechnung der zulässigen Fliehmomente der Spannbacken benötigt. Für andere Spannzeuge sind die Datenblätter von den entsprechenden Futterherstellern anzufordern. Für FORKARDT - Futter entnehmen Sie bitte die notwendigen Angaben aus dem Prospekt oder der Betriebsanleitung des entsprechenden Spannzeuges. -
Seite 17: Berechnungsbeispiel
BA-Nr.: 930.50.04.03D 4.0 ARBEITEN MIT DEM SPANNKRAFTMESSER Ausgabe: 05/2008 4.4.2 Berechnungsbeispiel Kraftspannfutter Type 3 KTG 250 Max. Betätigungskraft 7000 daN Backenausrüstung Harte Aufsatzbacke Type HB 12 Spanndurchmesser Dsp 160 mm Arbeitsdrehzahl 3000 min Futterkonstante 909 mm Futterkonstante 424 mm Futterkonstante C3 0,4 kgm Backenausladung a 45 mm... -
Seite 18: Behebung Von Störungen
Das Gerät ist dann zur Prüfung und Reparatur an FORKARDT einzusenden. Mechanische Beschädigungen Die Spannkraftmesser SKM 1200 und SKM 1500 sind sehr robust ausgeführt. Sollte trotzdem ein Spannkraftmesser z.B. durch Gewalteinwirkung beschädigt werden, so ist der Spannkraftmesser zur Prüfung und Reparatur einzusenden. -
Seite 19: Ersatzteile
Aus Sicherheitsgründen und für eine einwandfreie Funktion nur Originalteile von FORKARDT verwenden. Die Artikelnummern der Bauteileliste entnehmen. Herstellergarantie nur für Originalteile von FORKARDT. Für Schäden, die durch die Verwendung von Fremdteilen an unseren Produkten entstehen, besteht kein Anspruch auf Produkthaftung Kundendienst Für die Bestellung von Ersatzteilen die folgenden Daten angeben:... -
Seite 20: Herstellererklärung
Maschine, in die das Maschinenteil eingebaut wurde, den Bestimmungen der EG-Richtlinie entspricht. Typenbezeichnung: Elektronischer Spannkraftmesser Type: SKM 1200 / SKM 1500 Angewandte harmonisierte DIN EN ISO 12100-1, DIN EN ISO 12100-2, Normen, je nach Produkt: DIN EN< 414, DIN EN 418,... - Seite 21 BA-Nr.: 930.50.00.03D NOTIZEN Ausgabe: 05/2008...
- Seite 22 Toll Free: 800.544.3823 800 -794- 6190 Fax: (+1) 231-941-2466 E-Mail: sales@itwworkholding.com Fax: 248 -743 - 4401 www.itwworkholding.com E-Mail: buck.forkardt@forkardt.com Website: www.itwworkholding.com E-Mail: info@forkardtusa.com © 2008 FORKARDT, Änderungen und Irrtum vorbehalten. ITW Workholding-Group ist ein Unternehmen der Illinois Tool Works Inc.
