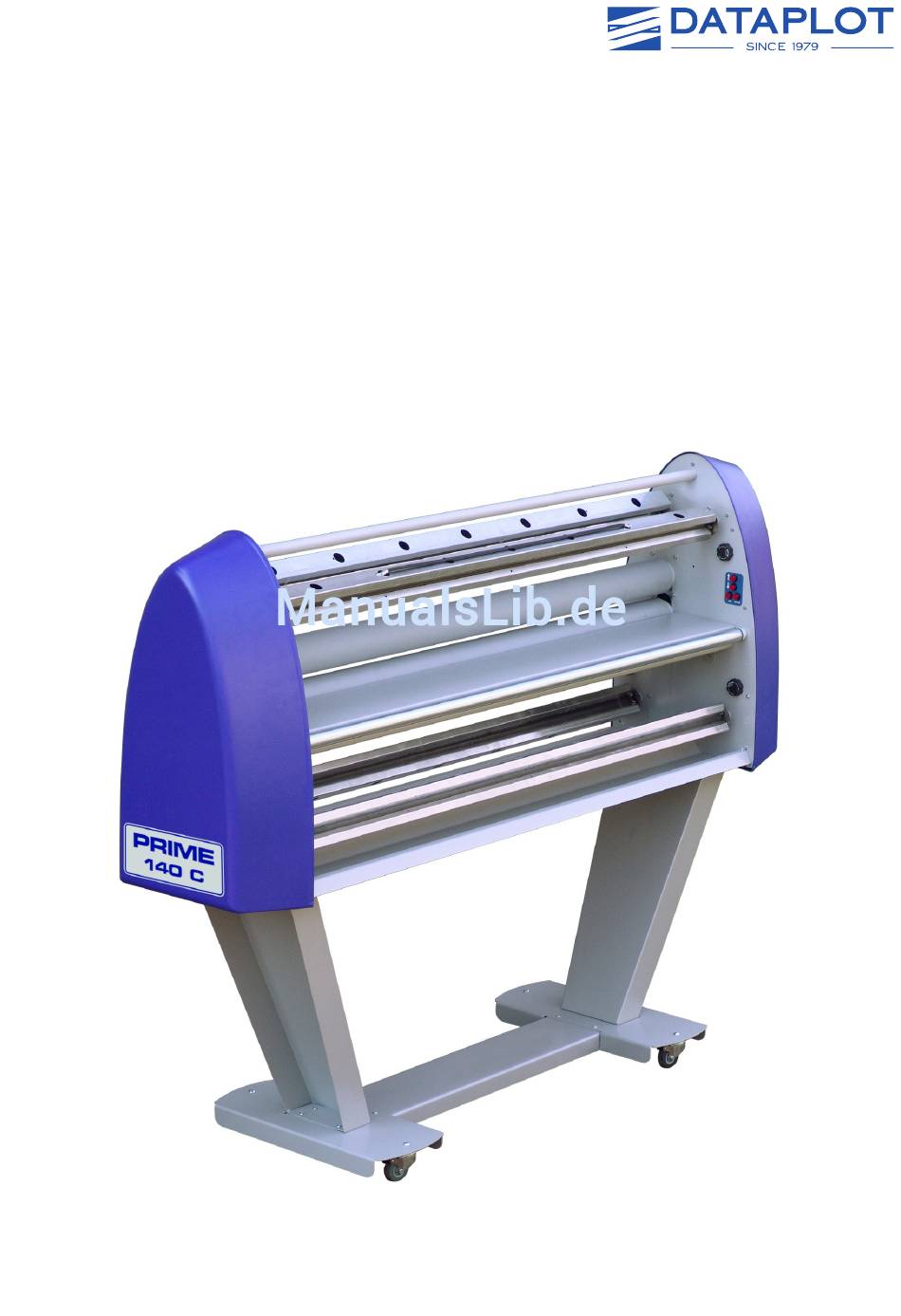

- Seite 1 Laminiermaschine PRIME 140 C Bedienungsanleitung Version 1.1...
-
Seite 2: Technische Hinweise
Bedienungsanleitung vor Inbetriebnahme aufmerksam lesen und zur weiteren Verwendung aufbewahren. Technische Hinweise Modell ......................EASYLAM PRIME 140C Länge ......................1800 mm Breite ......................500 mm Höhe ......................1330 mm Höhe Arbeitsfläche ..................1000 mm Max. Materialbreite ..................1400 mm Effektive Walzenlänge mm ................1420 mm Max. Walzenabstand mm ................40 mm Stromversorgung ...................230 V 50/60 Hz max. -
Seite 3: Bedienung Der Maschine
Bedienung der Maschine In der Anlaufphase steht der Bediener vor der Maschine. Die Maschine wird über den Hauptschalter ein- geschaltet (Schalter leuchtet grün). Durch Einschalten des Schalters Speed I/Speed II werden die Walzen in Betrieb gesetzt. In Stellung „0“ des Speedschalters bleiben die Motoren für die beiden Aufwickelachsen in Betrieb, dadurch kann der Liner (Silikonpapier) gespannt werden, ohne dass die Laminierwalzen das Material transportieren. Allgemeine Hinweise Die Abrollachsen (1,2,3,4) sind mit einstellbaren Bremsen ausgerüstet. Jedes Material hat eigene Merkmale, die je nach Temperatur, Feuchtigkeit, verwendetem Klebstoff, Folientyp usw. unterschiedlich sein können. -
Seite 4: Schalter Und Diverse Funktionen
Montage der Materialachse • Führen Sie die Achse in die rechte Halterung ein, drehen Sie diese dabei so, dass der Stift in die Aufnahme passt. • Führen Sie die Achse in die linke Halterung ein, dabei muß bei den unteren Achsen die Kraft der Sperrvorrichtung überwunden werden. Schalter und diverse Funktionen ● Speed I - 2,5 m/min. ● MANUAL - Tasten für manuelle Speed II - 3,5 m/min. Einstellung der Walzenöffnung und des Off - Motor für die Walzendrehung Walzendrucks. ausgeschaltet. Motoren der Aufwickelachsen bleiben eingeschaltet. ● Pedal/Motor – Schalter für ● SOFT, OPTIMAL - Tasten für voreinge- Bedienungswahl Fußpedal oder... -
Seite 5: Laminieren Von Rollenformaten Auf Der Oberseite
Laminieren von Rollenformaten auf der Oberseite Liner Aufrollvorrichtung Schutzfolie Bedrucktes Bild Gummiwalzen Fertiges Produkt Kaschieren von doppelseitiger Klebefolie auf Platten Doppelseitige Klebefolie Platte Gummiwalzen - 5 -... - Seite 6 Kaschieren von einem mit doppelseitiger Klebefolie beschichtetem Bild Liner Bedrucktes Bild Platte Gummiwalzen Kaschieren von einem Bild auf bereits mit doppelseitiger Klebefolie beschichtete Platte Bedrucktes Bild Liner Gummiwalzen Platte - 6 -...
- Seite 7 - 7 -...
- Seite 8 Hauptschalter der Zuführungsplatte rechte Seite der Achse mit dem Stift Hersteller: Dataplot GmbH • Gutenbergstraße 15 • D–24558 Henstedt–Ulzburg • Germany Tel. +49 41 93 995 0 • Fax +49 41 93 995 220 info@dataplot.de • www.dataplot.de - 8 -...
