Inhaltszusammenfassung für INELCO GRIDERS NEUTRIX

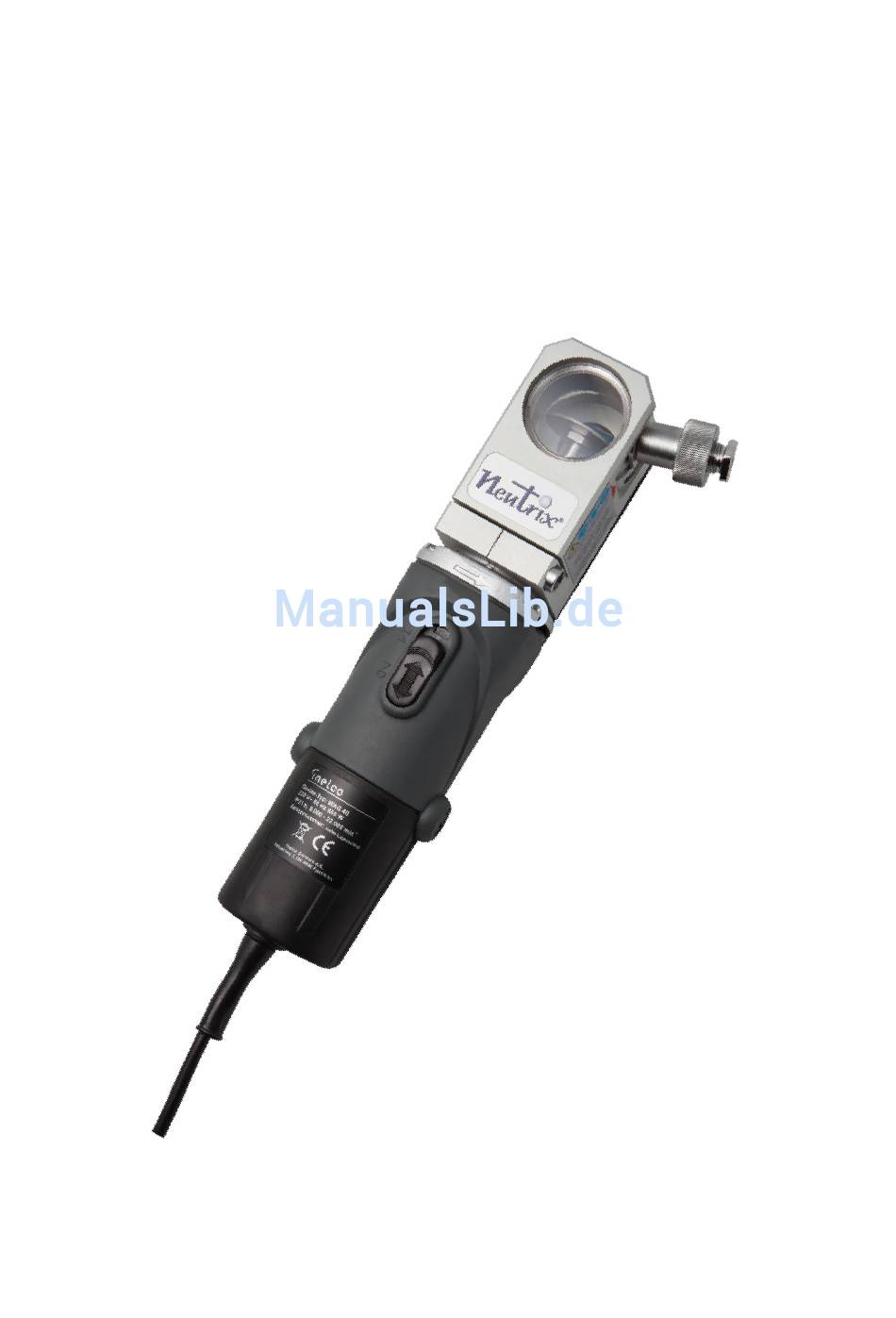

- Seite 1 Bedienungsanleitung NEUTRIX Rev5 INELCO GRIDERS A/S 01-11-2010...
-
Seite 2: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S Bedienungsanleitung NEUTRIX Bestimmungsgemäße Verwendung Sicherheitsvorschriften Aufbau und Bezeichnungen Einsatzeigenschaften des NEUTRIX Technische Daten und Lieferumfang Vorbereitende Arbeiten Auswahl der Schleifbahn Auswahl der Elektrode... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Wolframelektroden-Anschleifgerät NEUTRIX ist ausschließlich zum Anschleifen von handelsüblichen WIG - Schweißelektroden hergestellt. Ein anderer Einsatz, als in dieser Betriebsanleitung beschrieben, ist nicht zulässig. Vor der ersten Inbetriebnahme ist zu sichern, dass der Benutzer die Betriebsanleitung gelesen und verstanden hat. -
Seite 4: Aufbau Und Bezeichnungen
Aufbau und Bezeichnungen Schleifskala (1 Teilstrich = 5º) 6 Zuführungskanal 20 Exzenter für das Einstellen 25 Filtergehäuse der 3 Schleifbahnen 26 Filterkassette 2 Schleifkopf Gerätenummer 12 Tiefenlehre 15 Schleifkopfspannschraube 25.2 Filterhaltegitter 25.3 Halteschraube 1.1 Ein/Ausschalter 1 Motor 1.2 Netzanschlusskabel Drehzahlregler Seite 4... -
Seite 5: Einsatzeigenschaften Des Neutrix
3,2 mm 16.6 für 4,0 mm Einsatzeigenschaften des NEUTRIX Das Gerät dient zum Anschleifen von WIG – Schweißelektroden. Für Wolframelektroden, rein oder mit Zusätzen. Für Elektrodendurchmesser von 1,0 mm bis 4,0 mm. Für stufenlose Winkeleinstellung von 15° bis 180°. -
Seite 6: Technische Daten Und Lieferumfang
2,5 kg Filterkassette: Einwegfilter Diamantscheibe: Ø 40 mm Transportkoffer Gerät NEUTRIX Bestehend aus: - Antriebsmotor Typ WAG 40 - Schleifkopf mit Filtergehäuse und Filter - Diamantscheibe Ø 40 mm - Elektrodenhalter - Spannzangen für Elektroden 1,6; 2,4; 3,2 mm ... -
Seite 7: Auswahl Des Elektrodendurchmessers
Klemmschraube (22) wieder anziehen. Führungselement für 3 Schleifebenen 1. Schleifebene 2. Schleifebene 3. Schleifebene (Markierung links) (Markierung mittig) (Markierung rechts) Innere Schleifbahn Mittlere Schleifbahn Äußere Schleifbahn Auswahl des Elektrodendurchmessers In den Elektrodenhalter die vorgesehene Spannzange einschrauben. Bei Lieferung ist die Spannzange für die Elektrode 2,4 mm vormontiert. Auswahl des Anschleifwinkels ... -
Seite 8: Anschleifen Der Wolframelektrode
Die Wolframelektrode in den Elektrodenhalter (5) einführen und ca. 35 mm herausstehen lassen. Den Elektrodenhalter in die Tiefenlehre einführen, bis die Spannzange (16) mit der Schleifkopfspannschraube verbunden ist. Durch Rechtsdrehen des Elektrodenhalters wird die Wolframelektrode festgespannt. Den Elektrodenhalter in den Zuführungskanal (6) einführen, bis die Wolframelektrode über der Schleifscheibe ist. -
Seite 9: Wartungsarbeiten
Wartungsarbeiten Wartungs- und Servicearbeiten am Gerät dürfen nur dann ausgeführt werden, wenn der Netzstecker gezogen ist. Filterwechsel Ein Filterwechsel muss durchgeführt werden wenn sich am Sichtglas (29) erheblich Schleifpartikel abgesetzt haben. Halteschraube (25.3) am Filtergehäuse (25) lösen. Haltegitter (25.2) abklappen und abnehmen. Filterkassette (26) entnehmen, und mit dem Entsorgungsbeutel fachgerecht entsorgen. -
Seite 10: Ersatz- Und Verschleißteile
Ersatz- und Verschleißteile Seite 10... - Seite 11 Ersatzteil- und Verschleißteilliste Pos. Bezeichnung Artikel - Nr.: Wolframelektroden-Anschleif-Gerät 1 Stück 88896022 Neutrix – Gerätetyp: NEUTRIX Motor 1 Stück 44510008 Ein/ Ausschalter 1 Stück 44510011 Kohlebürsten 2 Stück 44510019 Schleifkopf 1 Stück 44510020 Schleifscheibe Ø 40 mm 1 Stück 44510030 Elektrodenhalter 1 Stück...
-
Seite 12: Konformitätserklärung
EG - Konformitätserklärung Nach Maschinenrichtlinie 2006/42/EG, Anhang IIA Das Gerät: Wolframelektroden - Anschleifgerät Typ: Neutrix Geräte-Nr.: ___________________ Baujahr: ___________________ entspricht in der gelieferten Ausführung folgenden einschlägigen Bestimmungen: EG-Maschinenrichtlinie 2006/42/EG, EG-Niederspannungsrichtlinie 2006/95/EG, EG-EMV-Richtlinie 2004/108/EG RoHS2 Richtlinie 2011/65/EU Folgende harmonisierte Normen sind angewandt: EN 12100-1 •...
