6

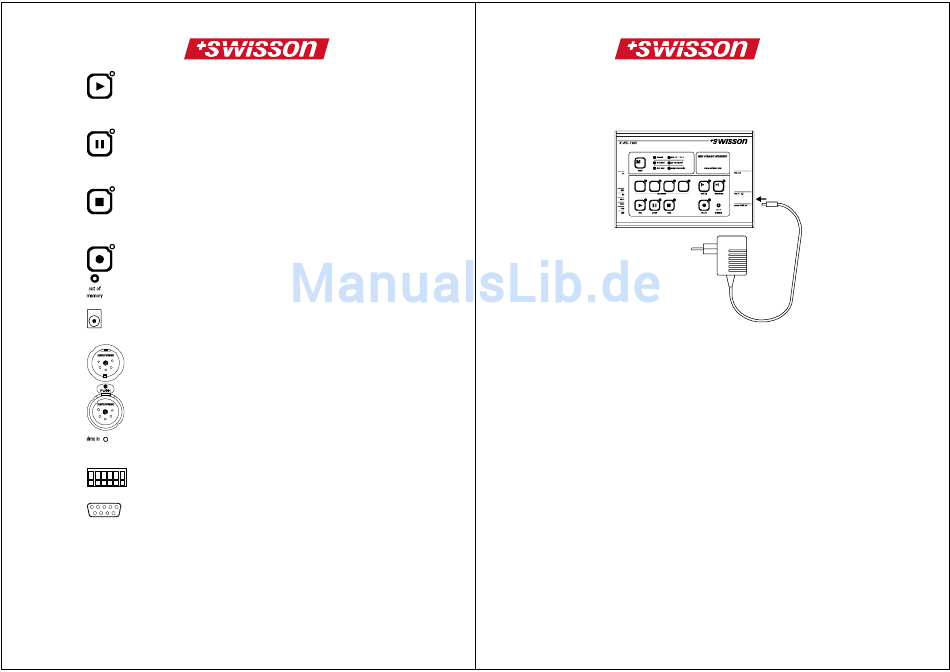

PLAY
Mit dieser Taste wird die
gewählte Sequenz gestartet.
Dies gilt für die Aufnahme
sowie für das Abspielen.
7
PAUSE
Mit wird die gewählte Sequenz
angehalten.
Dies gilt für die Aufnahme
sowie für das Abspielen.
8
STOP
Mit wird die gewählte Sequenz
beendet.
Dies gilt für die Aufnahme
sowie für das Abspielen.
9
RECORD
Aufnahmetaste.
10
OUT OF MEMORY
Dies LED zeigt an wenn der
Speicher voll ist.
11
POWER
Anschluss für das externe
Netzteil.
12
DMX IN
Anschluss für die
Lichtsteuerung.
13
DMX OUT
Anschluss für die Lichtanlage.
14
DMX IN
Diese LED zeigt an ob ein DMX
Signal empfangen wird.
15
REMOTE TERMINAL
Anschluss für externe Kontakte
zum fernsteuern
16
SERIAL
Serielle Schnittstelle um den X-
RC-100 mit einem PC zu
verbinden.
5
Inbetriebnahme
Zur Inbetriebnahme ist das mitgelieferte Netzteil an der Power
Buchse Anzuschliessen.
1
2
3
4
Kurzanleitung
1) Aufnahme einer Sequenz
•
[mode] Taste drücken und „programm mode" einstellen,
LED leuchtet rot
(Wird der Modus übersprungen ist der Recorder gesperrt
und muss entsperrt werden. Siehe Kapitel Tastatursperre
auf Seite 14)
•
Sequenz [1]-[4], [startup],[shutdown] auswählen. DMX
Daten auf der gewählten Sequenz werden gelöscht !
•
[record] Taste drücken, LED leuchtet rot
•
[play] Taste drücken, Start der Aufnahme
•
[pause] Taste drücken, Unterbruch der Aufnahme
•
[stop] Taste drücken, Beenden der Aufnahme
