Inhaltszusammenfassung für Adelku SU52

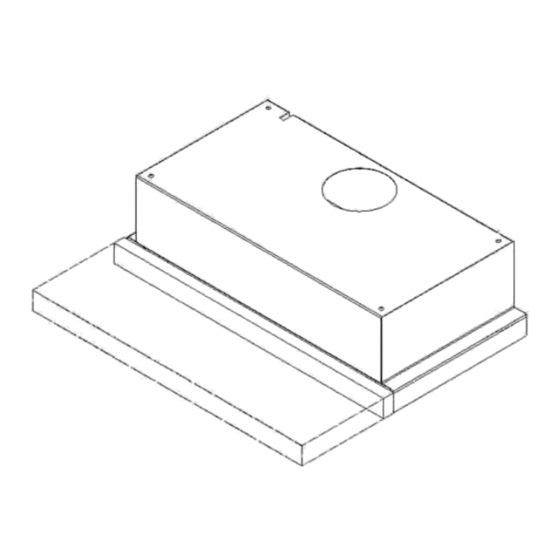

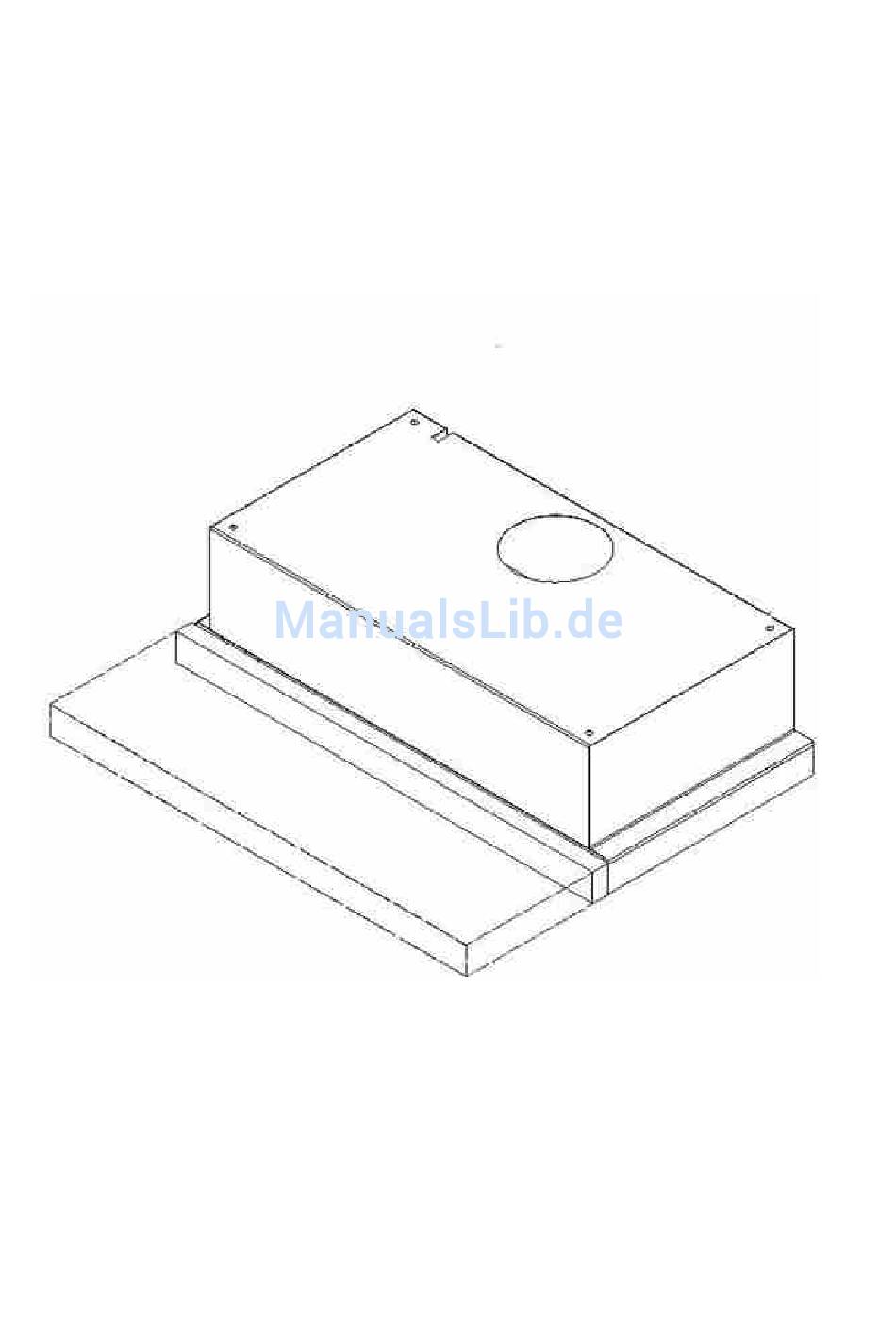

- Seite 1 Montage- und Bedienungsanleitung Flachschirmhaube SU52...
-
Seite 2: Inhaltsverzeichnis
Montage- und Bedienungsanleitung Inhalt • Einleitung Seite 1 • Sicherheitshinweise Seite 2 • Anbringung der Haube Seite 3 – 5 • Bedienleiste (LED Anzeige) Seite 6 • Wartung, Pflege und Reinigung Seite 7 – 8 • Technische Daten Seite 9 •... -
Seite 3: Einleitung
So erreichen Sie uns: Telefon 0 21 65 / 171921 Fax. 0 21 65 / 171922 info@adelku.com Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen Gewährleistung... -
Seite 4: Sicherheitshinweise
Montage- und Bedienungsanleitung Sicherheitshinweise • Dieses Gerät ist nur für den Gebrauch in privaten Haushalten oder unter ähnlichen Bedingungen gedacht. Ein gewerblicher Einsatz ist ausdrücklich nicht vorgesehen! Bitte verwenden Sie bei Abluft nur für den Zweck bestimmte Abluftrohre/Kanäle oder Aluminiumschläuche. Kunststoffschläuche sind nicht zulässig! Bei Schäden, die durch Missachtung der Bedienungsanleitung, unsachgemäßem Umgang oder Benutzung in zweckfremder Weise entstehen, entfällt jegliche Haftung! -
Seite 5: Anbringung Der Haube
Montage- und Bedienungsanleitung Anbringung der Haube Bauliche Voraussetzungen Bei Wohnungen ohne offene Feuerstellen, wie Kaminen, Kachelöfen oder Ähnlichem, sollte der Raum in dem die Haube zum Einsatz kommt, über eine Zuluftöffnung verfügen, die mindestens so groß wie der Querschnitt des Luftausganges der Haube ist. In Wohnungen mit offenen Feuerstellen, wie Kaminen, Kachelöfen oder Ähnlichem, muss immer eine ausreichende Frischluftzufuhr gesichert sein. - Seite 6 Montage- und Bedienungsanleitung Anbringung der Haube Betriebsart Abluft Der Abluftbetrieb ist die effektivste Betriebsart Ihrer Dunstabzugshaube, dabei wird die angesaugte Luft über einen Abluftkanal oder Abluftschlauch noch Außen geführt. Für die optimale Leistung sollte das Abluftsystem einen Durchmesser (Querschnitt) von 120 mm haben. Dies gilt für das verwendete Schlauch-/Rohrsystem und auch den Mauerkasten.
- Seite 7 Montage- und Bedienungsanleitung Anbringung der Haube Aus Sicherheitsgründen muss der Abstand zwischen der Kochstelle und der Haubenunterkante beachtet werden. Der Abstand zwischen Elektrokochfeld und Haubenunterkante sollte zwischen 45 – 65 cm liegen. Der Abstand bei Gaskochfeldern und Hauben- unterkante sollte 55 -65 cm betragen. Nehmen Sie den Zwischenboden aus dem Schrank und zeichnen Sie von der Schablone den Luftausgang von Ø...
-
Seite 8: Bedienung Der Schaltereinheiten
Montage- und Bedienungsanleitung Bedienung der Schaltereinheiten Die Dunstabzugshaube sollte gleich zum Anfang des Kochens mit dem Herd eingeschaltet werden, damit sich gar nicht erst Gerüche ansammeln können. Nach dem Kochen sollte die Haube noch 15 Minuten laufen, um die Restgerüche abzusaugen. Gebläse einschalten (rechtsseitige Schaltereinheit) An der Blende muss der vordere Schirm herausgezogen werden, mit eingeschobenem Schirm funktioniert die Dunstabzugshaube nicht. -
Seite 9: Wartung, Pflege Und Reinigung
Montage- und Bedienungsanleitung Wartung, Pflege und Reinigung Bitte beachten Bevor Sie mit Wartungs-, Pflege- oder Reinigungsarbeiten beginnen ist der Netzstecker zu ziehen, oder die Sicherung auszuschalten oder herauszudrehen. Sie erhalten die Leistungsfähigkeit und auch die Haltbarkeit der Haube durch regelmäßige Wartung. Wenn die Fettfilter mit Fett- und Schmutzpartikeln verunreinigt sind, ist die Funktion stark beeinträchtigt. - Seite 10 Montage- und Bedienungsanleitung Wartung, Pflege und Reinigung Austausch der Aktivkohlefilter (spätestens nach 6 Monaten je nach Gebrauch der Haube bzw. Kochverhalten) Netzstecker ziehen oder die Sicherung ausschalten, bzw. herausdrehen. Ziehen Sie den Schirm heraus und nehmen Sie vorsichtig den hinteren Fettfilter heraus.
-
Seite 11: Technische Daten
Montage- und Bedienungsanleitung Technische Daten Leistungsstufen Motorleistung 180 W ( 2 x 90 Watt ) Beleuchtung 2 X 25 W Kerzenlampen Gesamtleistung 230 W Stromaufnahme max. 1,05 A 220 – 240 V ≈ Spannung Netzfrequenz 50 Hz Luftfördermenge 420 m /h freiblasend Die Luftfördermenge reduzieret sich abhängig von der Länge und Ausführung des... -
Seite 12: Störungen
Montage- und Bedienungsanleitung Störungen Die Haube funktioniert nicht Ist der Netzstecker eingesteckt? Ist Strom auf der Steckdose (Sicherung prüfen)? Unzureichende Leistung / erhöhtes Betriebsgeräusch Ist der Querschnitt der Abluftführung ausreichend (120 mm)? Klemmt die Rückstauklappe an der Haube oder dem Mauerkasten? Sind die Metallfettfilter sauber? Bei Umluft sollten die Kohlefilter nicht länger als 6 Monate in Gebrauch sein! Leuchtmittel ausgefallen... -
Seite 13: Kundendienst
Gerätes in das Feld Seriennummer. Die Seriennummer finden Sie auf dem Typenschild in der Haube, wenn Sie den hinteren Fettfilter wegnehmen. So erreichen Sie den Kundendienst Telefon 0 21 65 / 171921 Fax. 0 21 65 / 171922 Email info@adelku.com ___________________________________________________________ Seite 11...
