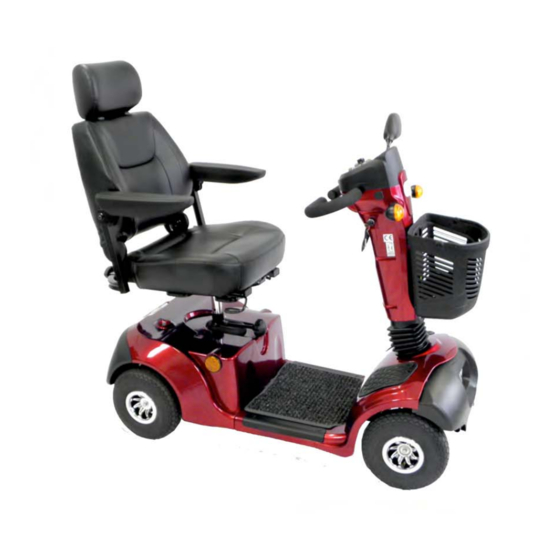

- Seite 3 TRENDMOBIL GmbH Esprit HMV Seite 2 von 28 Stand: Feb-2013...
-
Seite 4: Inhaltsverzeichnis
Esprit HMV TRENDMOBIL GmbH Inhaltsverzeichnis 1. Vorbemerkung..................... 5 2. Lieferumfang ....................... 6 3. Beschreibung des Elektromobils ..............6 4. Sicherheitshinweise ................... 7 5. Warnung vor elektromagnetischen Störungen durch Funkwellen ....8 ... - Seite 5 TRENDMOBIL GmbH Esprit HMV 18. Garantie ......................24 19. Wartung ......................25 20. Eigene Notizen ....................27 Seite 4 von 28 Stand: Feb-2013...
-
Seite 6: Vorbemerkung
Esprit HMV TRENDMOBIL GmbH 1. Vorbemerkung Sehr geehrte Benutzerin, sehr geehrter Benutzer, wir gratulieren Ihnen zum Kauf eines technisch ausgereiften und nach dem neuesten Stand der Technik konstruierten Elektromobils unseres Hauses. Das Benutzerhandbuch beschreibt die Vorbereitung, Bedienung, Nutzung, Wartung und Pflege des Produktes. Sie dient somit dem Benutzer sowie dem Betreuungspersonal als Handlungsgrundlage für sichere und gefahrlose Nutzung... -
Seite 7: Lieferumfang
TRENDMOBIL GmbH Esprit HMV 2. Lieferumfang Das Elektromobil wird in einem Karton verpackt geliefert. Bitte bewahren Sie den Karton nach Möglichkeit auf, da er zur evtl. späteren Einlagerung dient. Nach Erhalt der Ware überprüfen Sie diese bitte umgehend auf Vollständigkeit und Unversehrtheit des Produktes. -
Seite 8: Sicherheitshinweise
Esprit HMV TRENDMOBIL GmbH 4. Sicherheitshinweise Lesen Sie vor dem ersten Gebrauch das Benutzerhandbuch vollständig durch. Für die ersten Fahrübungen empfehlen wir Ihnen, den Umgang mit Ihrem Elektromobil auf ebenem und bekanntem Gelände und in Anwesenheit einer Hilfsperson zu üben. -
Seite 9: Warnung Vor Elektromagnetischen Störungen Durch Funkwellen
Benutzen Sie während der Fahrt kein Mobiltelefon, Funksprechgerät, Laptop oder andere Funksender. 6. Zweckbestimmung Der Esprit HMV der Trendmobil GmbH ist für den Außenbereich für Personen mit stark eingeschränkter Gehfähigkeit konzipiert. Es dient somit der Überwindung langer Strecken sowie Hindernissen im Außenbereich. Die maximale Zuladung beträgt 135 kg. -
Seite 10: Gebrauchszustand Herstellen
Esprit HMV TRENDMOBIL GmbH 9. Gebrauchszustand herstellen 9.1. Sitzhöhe • Nehmen Sie als erstes den Sitz ab (siehe Abbildung 14). • Lösen Sie die Feststellschraube vor der Sitzaufnahme. • Ziehen Sie jetzt den Sicherungsstift aus dem Führungsrohr für den Sitz. -
Seite 11: Armlehnenabstand
TRENDMOBIL GmbH Esprit HMV 9.3. Armlehnenabstand • Der Abstand der Armlehnen lässt sich stufenlos verstellen. • Lockern Sie dafür das Handrad an der entsprechenden Seite und ziehen Sie die Armlehne so weit wie gewünscht heraus / oder schieben Sie die Armlehnen so weit wie gewünscht... -
Seite 12: Bedienung
Esprit HMV TRENDMOBIL GmbH Bedienung 10.1. Kontrolleinheit • Oben mittig sehen Sie die Ladestandanzeige Ihrer Akkus (1). Wenn diese im gelben Bereich ist, sollten Sie keine langen Strecken mehr zurücklegen, da Sie sonst unterwegs stehen bleiben könnten. Befindet sich die Anzeige im roten Bereich müssen die Akkus dringend aufgeladen werden. -
Seite 13: Bedienung
TRENDMOBIL GmbH Esprit HMV 10.2. Bedienung 10.2.1. Einsteigen • Um das Einsteigen zu erleichtern, können die Armlehnen nach oben geschwenkt werden. • Klappen Sie einfach eine der Arm- lehnen hoch, steigen Sie ein und klappen die Lehne wieder runter. ODER •... -
Seite 14: Abstellen Des Elektromobils / Sicherheit
Esprit HMV TRENDMOBIL GmbH Elektromobil bremst automatisch bis zum Stillstand ab. • Das Lenken ist einfach und funktioniert wie beim Fahrrad. Lenken Sie nach rechts, fahren Sie nach rechts. Lenken Sie nach links, fahren Sie nach links. 10.2.3. Abstellen des Elektromobils / Sicherheit •... -
Seite 15: Demontage
TRENDMOBIL GmbH Esprit HMV Demontage 11.1. Zusammenklappen / Transport • Nehmen Sie die Kopfstütze ab. • Jetzt können Sie die Rückenlehne nach vorne umklappen. • Entkoppeln Sie jetzt die Antriebseinheit (siehe Abbildung 12). • Jetzt können Sie das Elektromobil platzsparend lagern und transportieren. -
Seite 16: Batterieabdeckung Abnehmen
Esprit HMV TRENDMOBIL GmbH 11.3. Batterieabdeckung abnehmen • Öffnen Sie vorsichtig die Batterieabdeckung. Abbildung 15 11.4. Batterien entnehmen • Trennen Sie die Steckverbindungen zwischen den Batterien und der Steuerung (rote und schwarze Steckverbindung). • Entnehmen Sie die Batterien. • Jetzt können Sie das Elektromobil für längere Zeit einlagern. -
Seite 17: Störungen Und Fehlersuche
TRENDMOBIL GmbH Esprit HMV Störungen und Fehlersuche Das Elektromobil fährt nicht: Prüfen Sie, ob die Stromzufuhr richtig eingeschaltet ist. eingeschalteter Stromzufuhr leuchtet Ladestandsanzeige Elektromobils. Achten Sie vor dem Einschalten darauf, dass sich das Elektromobil nicht im Freilauf befindet (Abbildung 12). Bei eingelegtem Freilauf ist keine Fahrfunktion möglich. -
Seite 18: Fehlerdiagnose
Esprit HMV TRENDMOBIL GmbH Fehlerdiagnose Diagnose: Fehler die durch die Steuerelektronik erkannt wurden, werden durch die blinkende rote LED in der Ladestandanzeige angezeigt. Die Anzahl, wie oft die LED blinkt, unterscheidet dabei die einzelnen Fehler, Blinkcode 1-9. Die LED blinkt dabei im Sekundentakt, pausiert danach für 2-3 Sekunden und wiederholt dann den Blinkcode bis zur nächsten Pause usw. -
Seite 19: Batterien Und Aufladung
TRENDMOBIL GmbH Esprit HMV Batterien und Aufladung Ihr Elektromobil ist mit zwei versiegelten und wartungsfreien 12 V Batterien/Akkus ausgerüstet, die elektronisch gegen Tiefenentladung geschützt sind. Vor der ersten Inbetriebnahme müssen die Batterien komplett aufgeladen werden. Wir empfehlen Ihnen, die Batterien über Nacht zu laden. Wenn Sie das Elektromobil über einen längeren Zeitraum nicht verwenden, sollten Sie die Batterien alle 2 Wochen laden,... - Seite 20 Original-Ladegerät TRENDMOBIL. Jegliche Methode, die Batterie mit anderen Geräten aufzuladen, ist ausdrücklich verboten. Warum laden die Elektromobilbatterien nicht auf? • Vergewissern Sie sich, dass die roten (+) und schwarzen (-) Batteriekabel ordnungsgemäß an den Batteriepolen befestigt sind.
-
Seite 21: Batterie-Austausch
TRENDMOBIL GmbH Esprit HMV Wie kann ich mit einer Batterieladung die maximale Reichweite erreichen? Sie werden selten ideale Fahrverhältnisse erleben, wie z.B. glatte, ebene, feste Oberflächen ohne Wind und Kurven. Sie werden oft mit Steigungen, Spalten im Fußweg, unebenen und weichen Oberflächen, Kurven und Wind konfrontiert werden, die die Reichweite und Betriebszeit pro Batterieladung beeinflussen können. -
Seite 22: Reinigung Und Desinfektion
Esprit HMV TRENDMOBIL GmbH Reinigung und Desinfektion 15.1. Reinigung Sitzpolster: Scheuermittelhaltige oder chemische Reiniger können den Bezug und die Polster beschädigen. Reinigen Sie die Sitzfläche sowie Rücken- und Armlehnen deshalb nur mit eine feuchtem Tuch und etwas Seifenlauge. Natürliche Hautfette und Haaröle können mit der Zeit zu Flecken und Verfärbungen des Bezugsmaterials... -
Seite 23: Informationen Für Den Wiedereinsatz
TRENDMOBIL GmbH Esprit HMV Informationen für den Wiedereinsatz Das Elektromobil kann von einem berechtigten Fachhändler für den Wiedereinsatz hergerichtet werden. Zur Gewährleistung eines störungsfreien Betriebs und der Sicherheit des Geräts empfehlen wir, im Rahmen der Überholung die folgenden Kontrollen durchzuführen. -
Seite 25: Garantie
Der Antrieb einschließlich: Differentialgetriebe und Motor Magnetbremsen EIN JAHR GARANTIE 12 Monate ab dem Kaufdatum hat Ihr TRENDMOBIL Elektromobil uneingeschränkte Garantie auf Schäden, die aus Produktions- und Materialfehlern resultieren. Ihre gesetzlichen Ansprüche bleiben von dieser Garantie unberührt. Einschließlich Bedienungsgeräte... -
Seite 26: Wartung
Esprit HMV TRENDMOBIL GmbH Wartung Allgemein: Ihr Elektromobil bereitet Ihnen viel Freude und gewährleistet Ihre Mobilität auch im öffentlichen Straßenverkehr. Damit das so bleibt und Sie immer sicher unterwegs sind, sollten Sie die folgenden Hinweise beachten und befolgen. Sie erkennen dadurch frühzeitig Verschleiß und etwaige Defekte, die bei einer täglichen Nutzung Ihres Elektromobils auftreten können. - Seite 27 TRENDMOBIL GmbH Esprit HMV Elektromagnetische Bremse: Das Elektromobil darf sich bei ausgeschalteter und eingeschalteter Stromzufuhr nicht schieben lassen, außer wenn der Freilauf eingelegt ist. Beachten Sie hierzu die Beschreibung des Freilaufs auf Seite 13. Wenn sich das Elektromobil trotzdem bewegen lässt, ist die elektromagnetische Bremse defekt und ein sicherer Betrieb des Fahrzeugs nicht gewährleistet.
-
Seite 28: Eigene Notizen
Esprit HMV TRENDMOBIL GmbH Eigene Notizen ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Stand: Feb-2013 Seite 27 von 28... -
Seite 29: Hersteller
Ihr Fachhändler: Hersteller: TRENDMOBIL GmbH Fohling 24 D-33106 Paderborn Tel. +49 (0) 5254/9479-0 Fax. +49 (0) 5254/94 79-499 info@trendmobil.com www.trendmobil.com...
