Modell 321

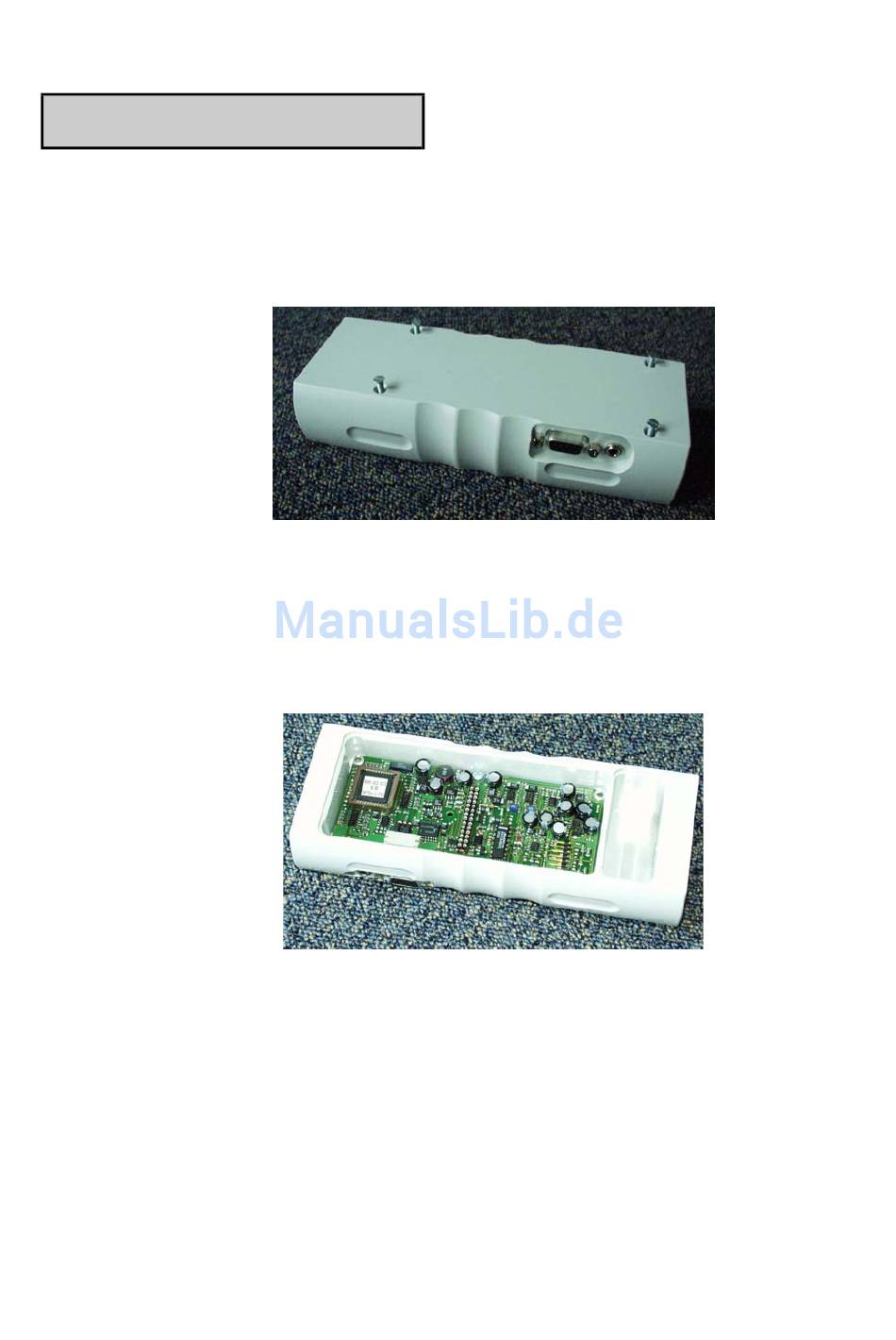

Anzeigeplatine umdrehen
Um mit dem Messgerät „über Kopf" arbeiten zu können, kann die Frontplatte mit dem Display um
180 Grad verdreht im Gerät eingebaut werden.
Dazu müssen die Schrauben auf der Unterseite des Gerätes gelöst werden. Die Schrauben je-
doch nicht ganz herausdrehen sondern soweit herausdrehen, dass der Schraubenkopf 5-6mm
über die Gehäuseunterseite ragt. Alle vier Schrauben wie beschrieben lösen. Das Gerät nun um-
drehen und auf einer ebene harten Fläche mit den Schrauben aufsetzen. Das Gerät an den Au-
ßenkanten des Gehäuses festhalten und Druck nach unten ausüben. Dadurch wird die Anzeige-
platine gelöst und ragt jetzt etwas über das Gehäuse. Nun die vier Schrauben ganz lösen und
entfernen.
Jetzt kann die Anzeigeplatine aus dem Gerät entnommen werden und in der gewünschten Ein-
bauposition eingesetzt werden. Beim Einsetzen der Platine keine Gewalt anwenden. Wenn die
Stifte in der Buchsenleiste der unteren Platine sitzen lässt sich die Anzeigeplatine leicht nieder-
drücken.
Wenn die Anzeigeplatine in der gewünschten Position sitzt kann das Gerät wieder verschraubt
werden.
