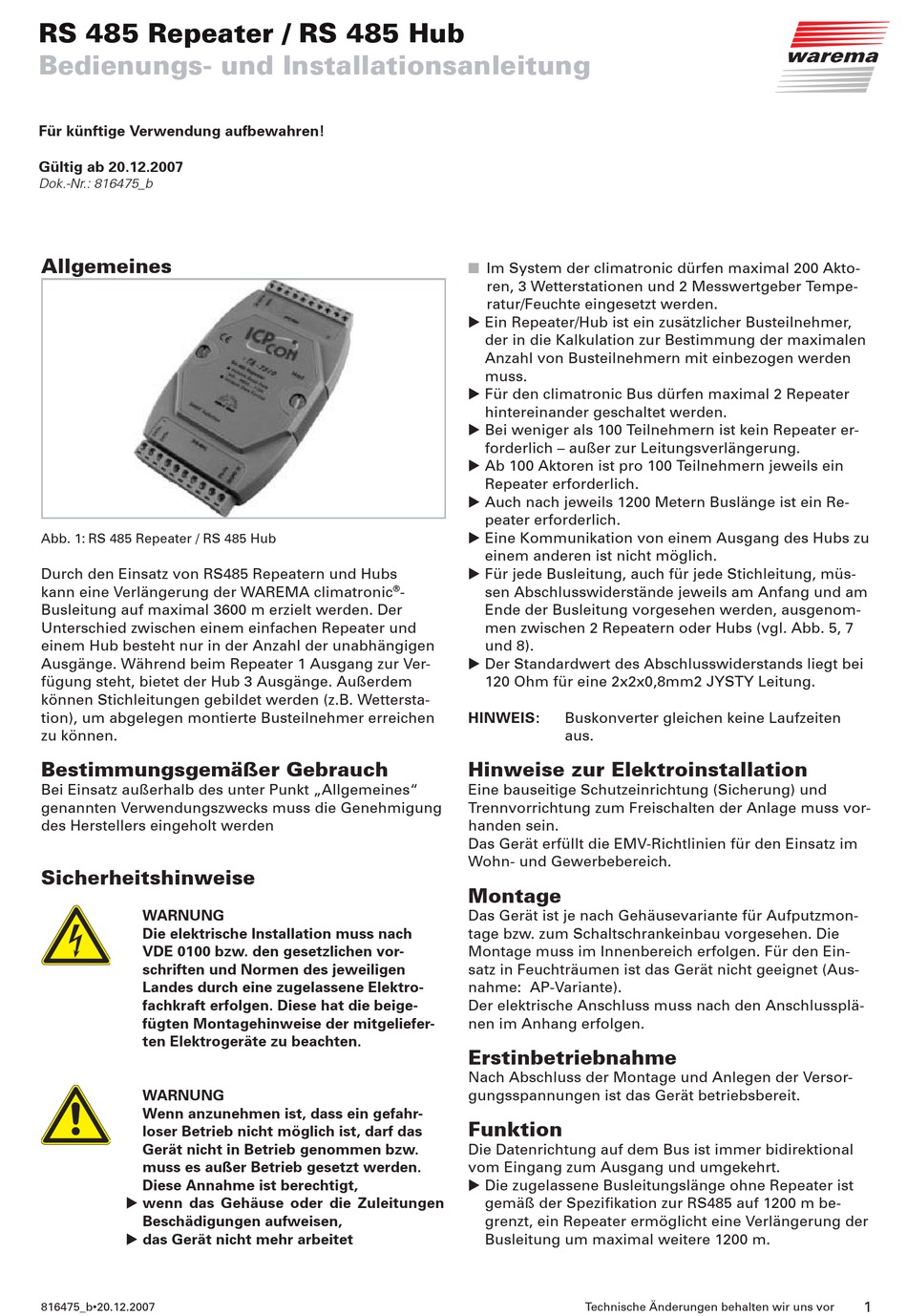

WAREMA RS 485 Bedienungs- Und Installationsanleitung

RS 485 Repeater / RS 485 Hub
Bedienungs- und Installationsanleitung
Für künftige Verwendung aufbewahren!
Gültig ab 20.12.2007
Dok.-Nr.: 816475_b
Allgemeines
Abb. 1: RS 485 Repeater / RS 485 Hub
Durch den Einsatz von RS485 Repeatern und Hubs
kann eine Verlängerung der WAREMA climatronic
Busleitung auf maximal 3600 m erzielt werden. Der
Unterschied zwischen einem einfachen Repeater und
einem Hub besteht nur in der Anzahl der unabhängigen
Ausgänge. Während beim Repeater 1 Ausgang zur Ver-
fügung steht, bietet der Hub 3 Ausgänge. Außerdem
können Stichleitungen gebildet werden (z.B. Wettersta-
tion), um abgelegen montierte Busteilnehmer erreichen
zu können.
Bestimmungsgemäßer Gebrauch
Bei Einsatz außerhalb des unter Punkt „Allgemeines"
genannten Verwendungszwecks muss die Genehmigung
des Herstellers eingeholt werden
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beige-
fügten Montagehinweise der mitgeliefer-
ten Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahr-
loser Betrieb nicht möglich ist, darf das
Gerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Annahme ist berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet
816475_b•20.12.2007
I m System der climatronic dürfen maximal 200 Akto-
■
ren, 3 Wetterstationen und 2 Messwertgeber Tempe-
ratur/Feuchte eingesetzt werden.
 Ein Repeater/Hub ist ein zusätzlicher Busteilnehmer,
der in die Kalkulation zur Bestimmung der maximalen
Anzahl von Busteilnehmern mit einbezogen werden
muss.
 Für den climatronic Bus dürfen maximal 2 Repeater
hintereinander geschaltet werden.
 Bei weniger als 100 Teilnehmern ist kein Repeater er-
forderlich – außer zur Leitungsverlängerung.
 Ab 100 Aktoren ist pro 100 Teilnehmern jeweils ein
Repeater erforderlich.
 Auch nach jeweils 1200 Metern Buslänge ist ein Re-
peater erforderlich.
 Eine Kommunikation von einem Ausgang des Hubs zu
einem anderen ist nicht möglich.
 Für jede Busleitung, auch für jede Stichleitung, müs-
- sen Abschlusswiderstände jeweils am Anfang und am
®
Ende der Busleitung vorgesehen werden, ausgenom-
men zwischen 2 Repeatern oder Hubs (vgl. Abb. 5, 7
und 8).
 Der Standardwert des Abschlusswiderstands liegt bei
120 Ohm für eine 2x2x0,8mm2 JYSTY Leitung.
HINWEIS: Buskonverter gleichen keine Laufzeiten
aus.
Hinweise zur Elektroinstallation
Eine bauseitige Schutzeinrichtung (Sicherung) und
Trennvorrichtung zum Freischalten der Anlage muss vor-
handen sein.
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im
Wohn- und Gewerbebereich.
Montage
Das Gerät ist je nach Gehäusevariante für Aufputzmon-
tage bzw. zum Schaltschrankeinbau vorgesehen. Die
Montage muss im Innenbereich erfolgen. Für den Ein-
satz in Feuchträumen ist das Gerät nicht geeignet (Aus-
nahme: AP-Variante).
Der elektrische Anschluss muss nach den Anschlussplä-
nen im Anhang erfolgen.
Erstinbetriebnahme
Nach Abschluss der Montage und Anlegen der Versor-
gungsspannungen ist das Gerät betriebsbereit.
Funktion
Die Datenrichtung auf dem Bus ist immer bidirektional
vom Eingang zum Ausgang und umgekehrt.
 Die zugelassene Busleitungslänge ohne Repeater ist
gemäß der Spezifikation zur RS485 auf 1200 m be-
grenzt, ein Repeater ermöglicht eine Verlängerung der
Busleitung um maximal weitere 1200 m.
Technische Änderungen behalten wir uns vor
