RL 30DV Betriebsanleitung

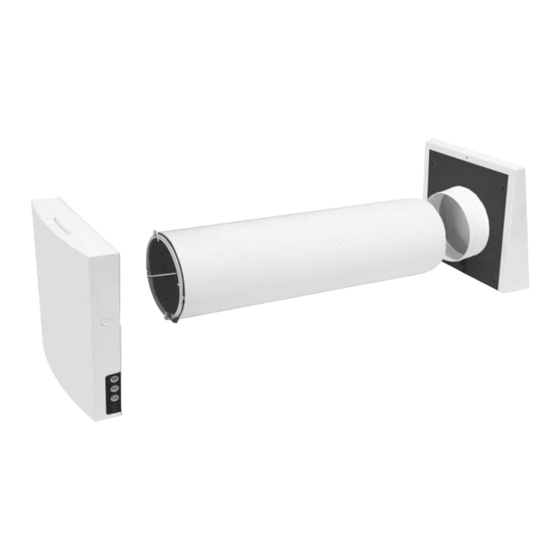

Reversierende einzelraumlüftungsanlage mit wärmerückgewinnung
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

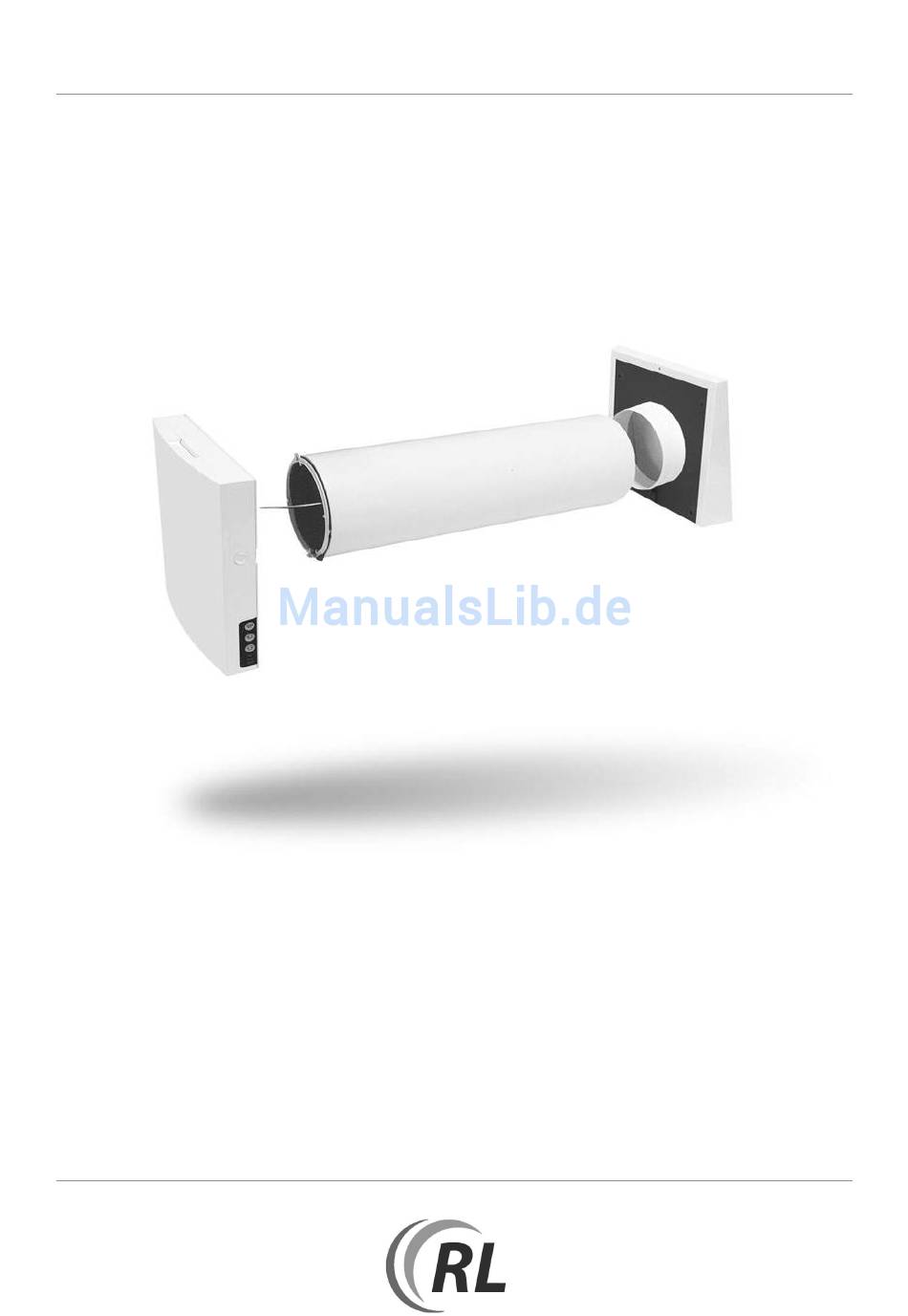

BETRIEBSANLEITUNG
RL 30DV
REVERSIERENDE EINZELRAUMLÜFTUNGSANLAGE MIT
WÄRMERÜCKGEWINNUNG
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RL RL 30DV

  • Seite 1 BETRIEBSANLEITUNG RL 30DV REVERSIERENDE EINZELRAUMLÜFTUNGSANLAGE MIT WÄRMERÜCKGEWINNUNG...

  • Seite 2: Inhaltsverzeichnis

    INHALT Sicherheitsvorschriften ..........................2 Bestimmungszweck............................4 Lieferumfang ..............................4 Technische Daten ............................5 Bauart und Funktionsweise ........................6 Montage und Betriebsvorbereitung ....................9 Netzanschluss und Steuerung ......................12 Wartungshinweise ............................17 Störungsbehebung ..........................19 Lagerungs- und Transportvorschriften ..................19 Herstellergarantie ............................20 Abnahmeprotokoll ...........................21 Verkäuferinformationen ........................21 Anschlussprotokoll ...........................21 Garantiekarte ..............................21 Die Betriebsanleitung besteht aus einer technischen Beschreibung, einer Bedienungsanleitung, technischen Daten und Montagehinweisen für die reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung , wird nachstehend «das Gerät»...
  • Seite 3 • Das Gerät nicht außerhalb der angegebenen • Beim Anschluss an das Stromnetz keine Temperaturbereiche betreiben. beschädigten Komponenten und keine • Das Gerät nicht in einer aggressiven und beschädigten Stromleitungen verwenden. explosionsgefährlichen Umgebung betreiben. • Die Steuereinrichtungen nie mit nassen •...

  • Seite 4: Bestimmungszweck

    Die Lüftungsanlage ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. Das Fördermedium darf keine explosiven und brennbaren Stoffe, chemische Dämpfe, klebrige Stoffe, Faserstoffe, Staub-, Ruß-, Ölpartikel und andere schädliche Substanzen wie Gifte, Krankheitserreger, usw. enthalten. LIEFERUMFANG Anzahl Name RL 30DV Innenelement 1 St. Lüftungsrohr 1 St. Luftstromtrennteil 3-6 St.

  • Seite 5: Technische Daten

    Schutzart gegen Eindringen von Fremdkörpern und Schutz gegen Wasser IP24. Das Design der Lüftungsanlage wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. TECHNISCHE DATEN RL 30DV Geschwindigkeitsstufe Versorgungsspannung, V - 50/60 Hz 1~100-240...

  • Seite 6: Bauart Und Funktionsweise

    BAUART UND FUNKTIONSWEISE Die Lüftungsanlage besteht aus einem Innenelement mit einer dekorativen Abdeckung und Filtern, einer Patrone, einem Lüftungsrohr mit Luftstromtrennteilen und einer Außen-Lüftungshaube. Die Filter gewährleisten eine grobe Luftreinigung und verhindern das Eindringen von Staub und Fremdkörpern in die Patrone. Die Patrone ist das wichtigste Bauteil der Lüftungsanlage.
  • Seite 7 Ermöglicht den Anschluss an die Leiter- platte. Die Patrone ist eine unzerlegbare Baueinheit. RL 30DV hat zu Wartungszwecken herausnehmbare Filter. Aus der Patrone führt ein Anschlussstecker zum Anschluss an die Leiterplatte, welche sich an der Rückseite des Innenelementes befindet. Betriebsarten der Lüftungsanlage: Lüftungsbetrieb.

  • Seite 8: Montage Und Betriebsvorbereitung

    MONTAGE UND BETRIEBSVORBEREITUNG VOR DER MONTAGE DER LÜFTUNGSANLAGE DIE BETRIEBSANLEITUNG AUFMERKSAM LESEN. DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Zur Montage der Lüftungsanlage eine runde Kernlochbohrung in der Außenwand vorbereiten. Die Größe der Wandöffnung ist unten abgebildet. Beim Anfertigen der Kernlochbohrung gleich Vorbereitungen zur Verlegung des Stromkabels und anderer erforderlicher Kabel treffen.
  • Seite 9 3. Die mitgelieferte Papp-Montageschablone mit einem Klebeband an der Innenwand fixieren. Die große Rundöffnung in der Montageschablone muss auf einer Achse mit dem Lüftungsrohr sein. Zum Ausrichten mit dem Boden ist die Verwendung eines Nivelliergeräts empfohlen. Die Dübellöcher markieren und in der erforderlichen Tiefe bohren. Das Stromkabel aus der Wand über die dafür auf der Montageschablone markierte Öffnung herausziehen.
  • Seite 10 7. Die Patrone in das Lüftungsrohr einsetzen, wie unten abgebildet. Bei der Montage darauf achten, dass der Pfeil nach oben zeigt. Dann das Stromkabel fixieren und den Anschlussstecker an die Leiterplatte anschließen. Der Pfeil muss nach oben zeigen Die Stromkabel unter der Ka- belklemme verlegen und den Anschlussstecker an die Leiterplatte anschließen.

  • Seite 11: Netzanschluss Und Steuerung

    NETZANSCHLUSS UND STEUERUNG DAS GERÄT VOR ALLEN ARBEITEN VOM STROMNETZ TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT.
  • Seite 12 SERIENSHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromversorgung +12V +12V +12V 100-240 V 50-60 Hz zum nächsten Gerät PARALLELSCHALTUNG DER LÜFTUNGSANLAGEN Master Slave 1 Slave N Stromversorgung +12V +12V +12V 100-240 V 50-60 Hz zum nächsten Gerät EINRICHTUNG DER LÜFTUNGSANLAGE Vor der ersten Inbetriebnahme die Lüftungsanlage mit dem Dip-Schalter Die Gummi-Abdeckung ö...
  • Seite 13 POSITIONEN DES DIP-SCHALTERS Ausschalten der Lüftungsanlage ist zulässig. In dieser Position des Schalters kann die Lüftungsanlage mit dem Knopf auf der Abdeckung ausgeschaltet werden. Ausschalten der Lüftungsanlage ist nicht zulässig. In dieser Position des Schalters kann nicht die Lüftungsanlage mit dem Knopf auf der Abdeckung ausgeschaltet werden. Wirkungsweise bei der Betätigung des Fechtesensors: Bei Betätigung des Feuchtesensors oder eines externen Steuergerätes startet eine der zwei Wirkungsweisen.
  • Seite 14 BEDIENUNG DER LÜFTUNGSANLAGE ÜBER DIE TASTEN AUF DEM INNENELEMENT Die Geschwindigkeitseinstellung erfolgt zyklisch: niedrig-mittel-hoch-aus. Alle verbundenen Lüftungsanlagen in der Reihe laufen in der eingestellten Geschwindigkeit (eingestellt über das Mastergerät). I : dauerhaftes Leuchten der Anzeige zeigt den Betrieb der Lüftungsanlage in der niedrigen Geschwindigkeit an. Das Blinken der Anzeige zeigt die Aktivierung des Zeitschalters in der niedrigen Geschwindigkeit an.
  • Seite 15 BLOCKIEREN DES LUFTSTROMS Zum Schließen des Lüftungsrohres die Seitenverschlüsse der Abdeckung drücken, um diese vom Innenelement zu trennen. Danach die Verriegelung lösen und das Vorderteil der Abdeckung entfernen. Das Luftstromtrennteil durch Ziehen am Seitenhalter zusammen mit den Filtern herausnehmen. Das Vorderteil der Abdeckung wieder einsetzen und vorsichtig drücken, bis das Lüftungsrohr vollständig geschlossen ist. Der Ventilator der Lüftungsanlage schaltet automatisch ab.

  • Seite 16: Wartungshinweise

    WARTUNGSHINWEISE Die Wartung der Lüftungsanlage umfasst die regelmäßige Reinigung der Geräteoberfläche sowie Filterersatz und Filterreinigung. Der Wartungszugang zu den Einheiten geht folgendermaßen: Die Lüftungsanlage über die Fernsteuerung oder mit den Tasten auf dem Innenelement abschalten. 1. Die Seitenverschlüsse drücken, um die Abdeckung des Innenelementes zu entfernen. Danach die Seitenverschlüsse öffnen und das Vorderteil der Abdeckung entfernen.
  • Seite 17 3. Die Patrone an der Schnur aus dem Lüftungsrohr herausziehen. Die Filter regelmäßig von Schmutz reinigen, mindestens alle 3 Monate. • Nach dem Ablauf des eingestellten Filterwechselintervalls (90 Tage) leuchtet die Filterwechselanzeige (Filter) auf. Das Zurücksetzen des Filtertimers erfolgt beim Lösen des Anschlusssteckers der Patrone von der Leiterplatte. Für das Zurücksetzen des Filtertimers erfolgt durch Umschaltung des Dip-Schalters 8.

  • Seite 18: Störungsbehebung

    STÖRUNGSBEHEBUNG STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Stellen Sie sicher, dass die Stromversorgung richtig Keine Stromversorgung. angeschlossen ist, ansonsten Anschlussfehler Der Ventilator startet beseitigen. beim Einschalten der Die Lüftungsanlage ausschalten. Die Blockierung des Lüftungsanlage nicht. Blockierter Motor, verschmutzte Flügelradschaufeln. Motors und des Flügelrades beheben und die Schaufeln reinigen.

  • Seite 19: Herstellergarantie

    HERSTELLERGARANTIE Der Hersteller setzt eine Garantiedauer von 24 Monaten ab Verkaufsdatum über den Einzelhandel fest, unter der Bedingung der Erfüllung der Vorschriften für Transport, Lagerung, Montage und Betrieb durch den Verbraucher. Im Falle der Funktionsstörungen des Geräts durch werkseitig verursachte Fehler, die innerhalb der Garantiefrist auftreten, hat der Verbraucher Anspruch auf kostenlose Behebung der Mängel am Gerät mittels Garantiereparatur durch den Hersteller.

  • Seite 20: Abnahmeprotokoll

    ABNAHMEPROTOKOLL Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über die Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2004/108/EG über elektromagnetische Verträglichkeit, Richtlinie 89/336/ EWG, und Niederspannungsrichtlinie 2006/95/EG, Richtlinie 73/23/EWG, und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach der Prüfung des Produktes auf das oben genannte ausgestellt.
