securityProbe 5E
Kamera & Alarm
Anleitung
Ab Firmware 404u
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AKCP securityProbe 5e

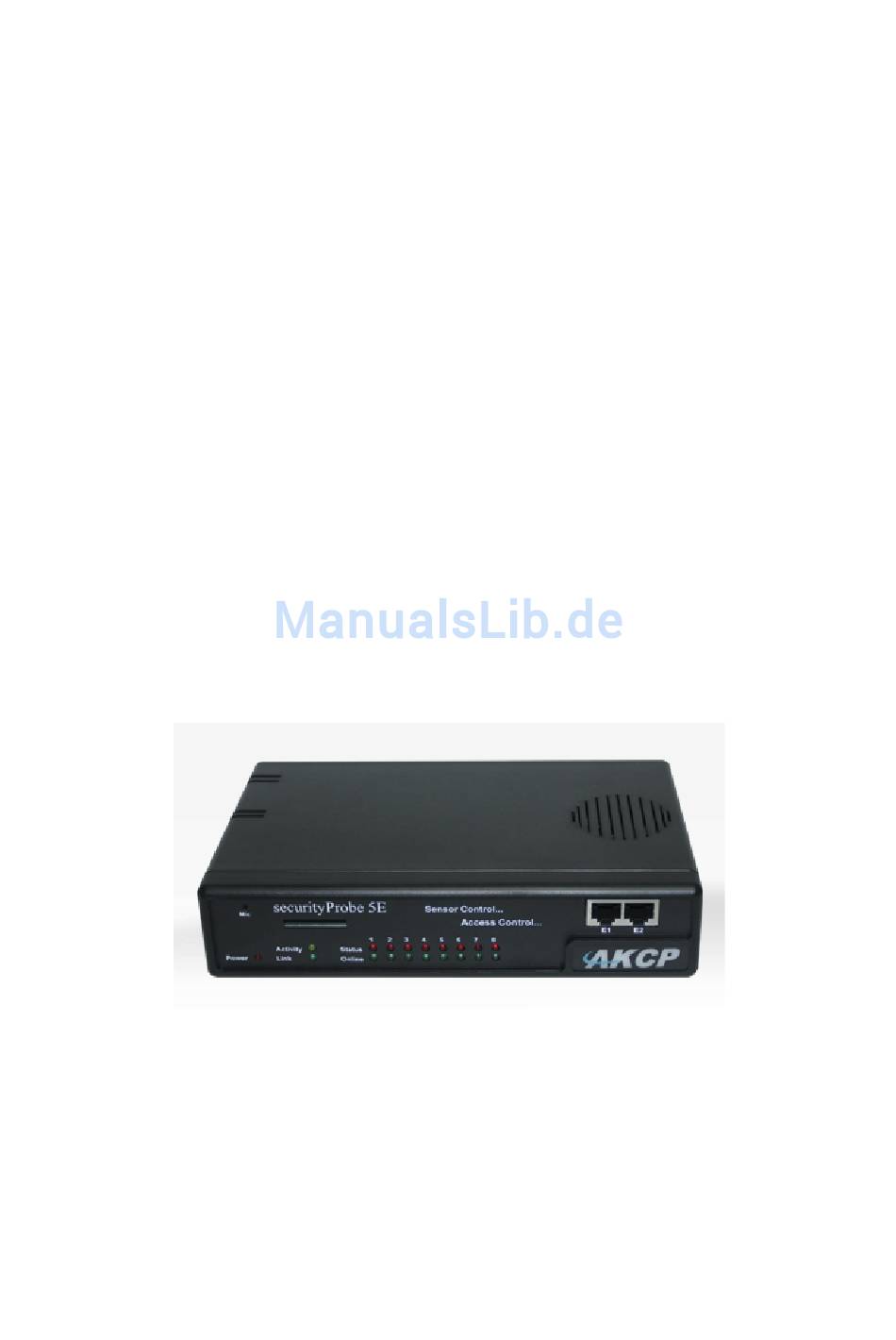

  • Seite 1 5E Kamera & Alarm Anleitung Ab Firmware 404u...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Kamera Konfiguration ...................... 3 Anschließen der Kameras an die securityProbe ........... 4 Kamera Platzierung und Beispiel Installation ..............7 Kamera Einstellungen mit der securityProbe ..............8 Grundeinstellung ....................8 Pan-Tilt Funktion (Schwenk-Neige Technik) ............15 Automatische Kamerabewegung ............... 17 Einrichten der Alarmierung ....................

  • Seite 3: Kamera Konfiguration

    Kamera Konfiguration Was Sie brauchen: PTDC Kamera mit PT Controller-Kabel SecurityProbe Rückansicht Mit den mitgelieferten Controller PT Kabel, verbinden Sie jede Kamera an die PTx-Ports und an die BNC Anschlüsse. Dies ist wichtig für die Schwenk-Neige-Technik. Anleitung Didactum securityProbe - 3 -...

  • Seite 4: Anschließen Der Kameras An Die Securityprobe

    Anschließen der Kameras an die securityProbe Schritt 1: Schließen Sie (wie unten im Bild zu sehen) bei jeder Kamera den BNC Stecker (im Beispiel V1) und das PT Kabel (im Beispiel PT1) an. Die PTDC Videokabel (RG6, mit BNC-Stecker) können bis zu 100 Meter verlängert werden. Dies ist ein Standard RG6-Kabel.
  • Seite 5 Bitte beachten Sie: Dieses Netzteil ist NUR für die Kamera zugelassen und nicht für die securityProbe Basis Einheit! Model 9V Netzteil für die PTDC Kamera: AKCP Model SA115B-09V Schritt 3: Montage der Kameras. Durch Drücken und Drehen können Sie die Unterseite der Kamera entfernen. Dort sehen Sie dann die Befestigungen (siehe Bild unten).
  • Seite 6 Schritt 4: Überprüfen Sie die Verbindungen (siehe Bild unten). Wiederholen Sie die Schritte 1-4 für weitere 3 Kameras (maximal 4 können angeschlossen werden). Anleitung Didactum securityProbe - 6 -...

  • Seite 7: Kamera Platzierung Und Beispiel Installation

    Kamera Platzierung & Beispiel Installation Die Kameras verfügen über einen Betrachtungswinkel von 92 Grad und der Brennweite von 3,6 mm (zum vollständigen technischen Spezifikationen finden Sie im Kamera-Datenblatt). Dies bestimmt ihren Überwachungsbereich. Sie sollten also planen, die Kameras so zu platzieren, um den größtmöglichen Bereich, mit einer vorgegebenen Anzahl von Kameras, zu decken.

  • Seite 8: Kamera Einstellungen Mit Der Securityprobe

    Kamera Einstellungen mit der securityProbe Grundeinstellungen Das Gerät wird bis zu Kameras (V1-V4) ermöglichen. Diese Hilfe bietet Informationen zum Einrichten der Kamera Funktionen: Verbinden Sie die Kamera mit einem BNC Kabel an ein V-Port • Melden Sie sich bei der securityProbe als Administrator ein •...
  • Seite 9 Sobald die Kamera erkannt wurde, drücken Sie (wie oben) auf OK. Wie im Bild oben angezeigt wurde die Kamera erfolgreich erkannt. Anleitung Didactum securityProbe - 9 -...
  • Seite 10 Prüfen Sie dann ob das Video Bild in Ordnung ist. Sollte auf dem „Kopf“ stehen, können sie dieses mit einer 180° Drehung ändern (je nachdem wie die Kamera angebracht wurde). Vergeben Sie nun für jede Kamera einen Namen. Anleitung Didactum securityProbe - 10 -...
  • Seite 11 Der nächste Schritt ist die Einstellung der Auflösung (320x240) oder (640x480). Wenn Sie eine Schwenk-Neige Kamera besitzen, müssen Sie bei den PTZ Einstellungen “Internal PTZ Controller” auswählen. Hinweis: Der externe PTZ Kontroller ist eine veraltete Version, wo ein externer Controller angeschlossen wird.
  • Seite 12 Nachdem der interne Controller ausgewählt wurde, wählen Sie nun die Kamera aus, entweder AKCP Kamera oder General PTZ Kamera für einen anderen Anbieter. Nachdem die Kameras eingestellt sind, wird die Übersichtsseite wie folgt aussehen. Klicken Sie auf “Kamera Einstellung” für weitere Konfigurationen.
  • Seite 13 Bitte beachten Sie, dass die Anzeige etwas anders aussehen kann, da ActiveX entfernt wurde. Anleitung Didactum securityProbe - 13 -...
  • Seite 14 Hinweis Wenn mehrere Fenster geöffnet sind, hat man nicht mehr die optimale Übersicht. Hier sieht man wie man das Fenster verschieben kann. Anleitung Didactum securityProbe - 14 -...

  • Seite 15: Pan-Tilt Funktion (Schwenk-Neige Technik)

    Pan-Tilt Funktion (Schwenk-Neige Technik) Einrichten der Schwenk-Neige Technik Melden Sie sich bei der securityProbe als Administrator ein • Nun sind Sie auf der Übersichtsseite • a) Klicken Sie auf “PTZ Control” Anleitung Didactum securityProbe - 15 -...
  • Seite 16 b) Nun können Sie per drücken auf die Symbole die Kamera bewegen. Hinweis Sie können auch mit der Maus die Position einstellen, dies ist nützlich wenn Sie die Werte für die automatische Kamerabewegung festlegen wollen. Anleitung Didactum securityProbe - 16 -...

  • Seite 17: Automatische Kamerabewegung

    Automatische Kamerabewegung Einrichtung automatischer Kamerabewegungen Melden Sie sich bei der securityProbe als Administrator ein • Gehen Sie auf die Übersichtsseite • Drücken Sie nun auf PTZ Control • Nun sind Sie auf der Seite um automatische Intervalle einzustellen. Anleitung Didactum securityProbe - 17 -...
  • Seite 18 b) Klicken Sie auf “Hinzufügen” und sie sehen nun diese Optionen. Legen Sie nun die X und Y Positionen fest, wohin die Kamera steuern soll. Anleitung Didactum securityProbe - 18 -...
  • Seite 19 Dies wiederholen Sie, wenn mehrere Positionen eingestellt werden sollen. In unserem Beispiel sind es 3 verschiedene Positionen. Klicken Sie auf speichern, danach auf „Run Continuous“ (starten der Aktionen). Anleitung Didactum securityProbe - 19 -...

  • Seite 20: Einrichten Der Alarmierung

    Einrichten der Alarmierung Unter Meldungen können Sie nun eine Alarmierung einrichten. Hier finden Sie die Informationen zur Einrichtung: Melden Sie sich bei der securityProbe als Administrator ein • Klicken Sie auf den Button Meldungen • Hinzufügen einer Meldung a) Klicken Sie nun auf den Assistenten Anleitung Didactum securityProbe - 20 -...
  • Seite 21 b) Nun sind Sie auf der Assistenten-Seite Bitte beachten Sie: Wir werden Schritt für Schritt verschiedene Möglichkeiten durchgehen. Um andere Benachrichtigungen einzustellen, lesen Sie bitte das Handbuch auf der CD. Anleitung Didactum securityProbe - 21 -...

  • Seite 22: Email Alarmierung

    eMail Alarmierung Diese Beschreibung hilft Ihnen bei einer Bewegungs-Alarmierung per eMail Melden Sie sich bei der securityProbe als Administrator ein • a) If you select to set up an E-mail notification you will be shown the following page Klicken Sie auf den Button Meldungen •...
  • Seite 23 b) Nun sind Sie auf der Assistenten-Seite Anleitung Didactum securityProbe - 23 -...
  • Seite 24 c) Wählen Sie z.B. die Option Email aus Wählen Sie einen Aktionsnamen, welcher eindeutig diese Aktion beschreibt. Wählen Sie eine eMail Adresse aus, welcher der Absender ist. Beim Empfänger können mehrere eingetragen werden. Diese werden durch (,) oder (;) getrennt. Das Gleiche gilt auch für die Felder (CC) Kopie und (BCC) Blind-Kopie.
  • Seite 25 Hier sehen Sie eine Beispiel-Vorschau. Klicken Sie auf “Lastest Log” (letztes Log) und dann auf “Picture Log” Bild hinzufügen: Nun können Sie eine Nachricht zum Bild hinzufügen und wählen entweder das aktuelle Bild oder das aktuelle Bild in der log aus. Wählen Sie nun noch die Kamera aus, die benutzt wird.
  • Seite 26 Sie können verschiedene Makros einfügen, wie z.B. die Zeit mit dem Makro $[TIME] – Makroeinstellungen finden Sie auf dem Handbuch auf der CD. Der Button Macro Description zeigt Ihnen aktuelle Einzelheiten. Mit dem Preview Button (Vorschau) können Sie die Änderungen kontrollieren. Anleitung Didactum securityProbe - 26 -...
  • Seite 27 Klicken Sie auf “Next” Fügen Sie nun den SMTP Server hinzu und ggf. Login und Passwort für den SMTP Server. Klicken Sie auf “Next” Definieren Sie nun die Anzahl der Versuche und den Intervall zum Versenden der eMails. Es wird empfohlen, die Option „Timeout vom Server“ zu wählen. Klicken Sie auf “Next”...
  • Seite 28 Sobald die eMail-Meldung eingestellt ist, sehen Sie diese in dieser Übersicht. d) Nun verbinden wir diese Meldung mit einem Sensor Klicken Sie auf “Link Sensor To Action” (Sensor mit Aktion verbinden) Anleitung Didactum securityProbe - 28 -...

  • Seite 29: Beispiel 1: Temperatur Sensor Auf Port 1

    Beispiel 1: Temperatur Sensor auf Port 1 Klicken Sie das “Create” (Hinzufügen) Button. Klicken Sie nun den “Finish” (Beenden) Button. Nun kommen Sie auf die nächste Seite. Anleitung Didactum securityProbe - 29 -...
  • Seite 30 Stellen Sie die Verbindung zum Sensor her. Klicken Sie auf “Finish” (Vollenden). Nun sehen Sie die Übersicht, welcher Sensor welche Alarmierung auslöst. Im Beispiel werden nun eMails versendet, wenn der Sensor den Wert “High Warning” hat und ein SNMP Trap, wenn der Wert „High Critical“ ist. Anleitung Didactum securityProbe - 30 -...

  • Seite 31: Beispiel 2: Bewegungsmeldung

    Beispiel 2: Bewegungsmeldung Der eMail Alarmierung wurde nun wieder entfernt und die Bewegungsalarmierung sieht nun wie folgt aus: Anleitung Didactum securityProbe - 31 -...
  • Seite 32 Fügen Sie nun wieder einen Sensor hinzu (Beispiel Motion Detector Port1). Verbinden Sie nun diesen Sensor mit der eMail Aktion. Anleitung Didactum securityProbe - 32 -...
  • Seite 33 Nun sehen Sie in der Übersicht, dass diese Meldung eingerichtet ist, ein Bild in der Log und FTP speichert und per eMail sendet. Anleitung Didactum securityProbe - 33 -...

  • Seite 34: Bilder-Log Konfiguration

    Bilder-Log Konfiguration Nun werden wir automatisch ein Bild von der Kamera in die Log-Datei speichern, sobald der Wert der Temperatur „High Critical“ ist. Einrichtung Bilder-Log Melden Sie sich bei der securityProbe als Administrator ein • Klicken Sie auf den Button Meldungen •...
  • Seite 35 b) Stellen Sie nun die Schwellenwerte ein, wann eine Alarmierung erfolgt. c) Anzeige Bilder-Log Hier sehen Sie ein Beispiel wo und wann Bilder, mit den vorher eingestellten Werten, aufgenommen wurden. Anleitung Didactum securityProbe - 35 -...

  • Seite 36: Bilder-Log Action Wizard

    Bilder-Log Action Wizard Verbinden der Bilder-Log Datei mit einer Meldung Melden Sie sich bei der securityProbe als Administrator ein • Klicken Sie auf den Button Meldungen • 1. Hinzufügen einer Meldung a) Klicken Sie nun auf den Assistenten Anleitung Didactum securityProbe - 36 -...
  • Seite 37 b) Nun sind Sie auf der Assistenten-Seite Anleitung Didactum securityProbe - 37 -...
  • Seite 38 c) Wählen Sie die Option “Picture Log“ Legen Sie einen Aktionsnamen fest. Wählen Sie die Kameras aus. Klicken Sie auf “Next” Legen Sie fest ob das Bild 1 Sekunde und/oder 2 Sekunden vor der Alarmierung aufgenommen wird. Legen Sie Anzahlt und den Intervall der aufgenommen Bilder fest. Klicken Sie auf “Finish”...

  • Seite 39: Ftp Bilder Und Informations-Upload

    FTP Bilder und Informations-Upload Hier zeigen wir Ihnen wie sie Daten an einen FTP Server senden Melden Sie sich bei der securityProbe als Administrator ein • Klicken Sie auf den Button Meldungen • 1. Hinzufügen einer Meldung a) Klicken Sie nun auf den Assistenten Anleitung Didactum securityProbe - 39 -...
  • Seite 40 b) Nun sind Sie auf der Assistenten-Seite Anleitung Didactum securityProbe - 40 -...
  • Seite 41 c) Wählen Sie “FTP Photo und Information Upload” aus Bitte benennen Sie den Aktionsnamen. Wählen Sie zwischen den Optionen „das aktuelle Bild“ der Kamera oder welches in der Log-Datei gespeichert wurde. Klicken Sie auf “Next” Geben Sie Ihre FTP Server Daten ein. Klicken Sie auf “Next”...
  • Seite 42 Legen Sie die maximale Anzahl und der Intervall des Uploads fest. Klicken Sie auf Finish (Vollenden). Anleitung Didactum securityProbe - 42 -...

  • Seite 43: Faq

    Welche Sensoren gibt es für die Alarmierungen? Diese Meldungen treffen zu, wenn der Wert z.B. „High Critical“ ist. SNMP Trap: Sendet einen SNMP Trap. E-Mail: Sendet eine eMail. SMS: Sendet eine SMS. MMS: Sendet eine MMS, auch mit Bild. Relay: Schaltet ein Relais. Alarm Sound: Löst einen Alarm aus.
