Extech Instruments 407119A Bedienungsanleitung
Hochbelastbares cfm thermo-anemometer mit hitzdraht
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Extech Instruments 407119A
Inhaltszusammenfassung für Extech Instruments 407119A

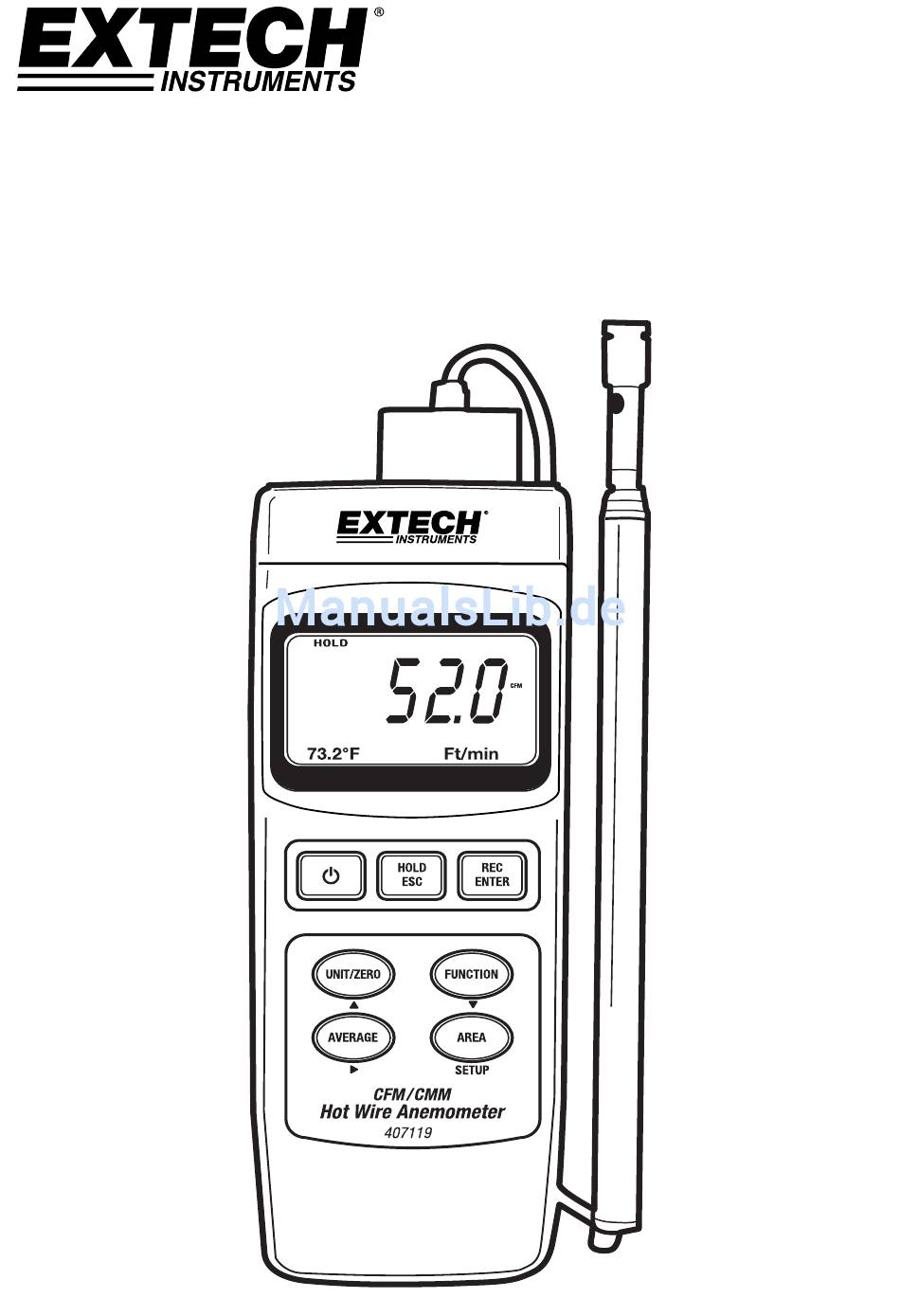

- Seite 1 Bedienungsanleitung Hochbelastbares CFM Thermo-Anemometer mit Hitzdraht Modell 407119...
-
Seite 2: Ausstattungsdetails
Einführung Herzlichen Glückwunsch zu Ihrem neuen Extech 407119 Thermo-Anemometer. Das 407119 misst Luftgeschwindigkeit, Luftmenge und Lufttemperatur. Die ausziehbare Antenne der Messsonde ermöglicht Zugriff auf Gitter und Luftverteiler. Durch eine sorgfältige Bedienung bietet Ihnen dieses Messgerät jahrelange, zuverlässige Dienste. Die Produktmerkmale des Modells 407119 sind nachfolgend aufgelistet. -
Seite 3: Technische Daten
Technische Daten Allgemeine Daten Display 5-stelliges LCD mit Doppelfunktion Maßeinheiten Luftströmungsgeschwindigkeit: m/s, km/h, ft/min, Knoten, mph; Luftströmung: CMM (m /min) und CFM (ft /min); Temperatur: °C und °F Datenspeicher Friert angezeigte Daten ein Samplerate Aktualisierung des Displays: 1 Sekunde (ca.) Sensors Sensoren für Luftgeschwindigkeit und Temperatur: Thermistor MAX/MIN-Speicher... -
Seite 4: Beschreibung Des Messgeräts
Beschreibung des Messgeräts Display Taste POWER (Ein-/Ausschalter) Taste HOLD und ESC Taste REC und ENTER UNIT, ZERO, und Pfeiltaste Hoch ▲ Funktionstaste und Pfeiltaste Runter ▼ MITTELWERT und Pfeiltaste Rechts ► Taste AREA SETUP Ausklappbarer Ständer Batteriefach / Abdeckung Stativhalterung Regler LCD-Kontrasteinstellung Rückstellungstaste RS-232 Ausgang... -
Seite 5: Bedienung
Bedienung Inbetriebnahme und Nullstellung (Führen Sie diese Schritte vor dem Gebrauch durch) Wichtiger Hinweis: Der Verriegelungsschalter der Messsonde muss auf der gesperrten Position (Messsonde eingesetzt) stehen, damit das Gerät eingeschaltet TOP VIEW OF METER OBERSEITE werden und ordnungsgemäß funktionieren kann. Beziehen Sie sich für die Schalterpositionen auf die beiliegende Abbildung oder auf die Markierungen an der Oberseite des Geräts. - Seite 6 Luftgeschwindigkeitsmessung 1. Führen Sie die oben genannten Schritte zur Inbetriebnahme und Nullstellung durch, bevor Sie fortfahren. 2. Ziehen Sie die Antenne bis zur gewünschten Länge aus. 3. Schieben Sie die Abdeckung der Luftgeschwindigkeitsmesssonde nach unten. 4. Drücken Sie zum Anschalten des Messgeräts die Taste POWER. 5.
- Seite 7 Messung der Luftströmung (Luftmenge) (CMM / CFM) BEMERKUNG: Im Modus der Luftströmungsmessung wird die Temperatur nicht angezeigt. 1. Führen Sie die oben genannten Schritte zur Inbetriebnahme und Nullstellung durch, bevor Sie fortfahren. 2. Stellen Sie mit der Funktionstaste den Modus zur Luftströmungsmessung ein. Nach Auswahl dieses Modus erscheint im LCD die Anzeige CMM (Kubikmeter pro Minute) oder CFM (Kubikfuß...
- Seite 8 MITTELWERTBILDUNG für die Luftströmung Im Modus der Mittelwertbildung können Sie bis zu 20 Messwerte speichern und mitteln. 1. Drücken Sie im Modus der Luftströmungsmessung (siehe weiter vorn) kurz die Taste FUNCTION, bis das AVG-Symbol und eine „Null“ in der unteren Zeile des LCD angezeigt werden.
-
Seite 9: Erweiterter Programmiermodus
Erweiterter Programmiermodus Halten Sie im Luftgeschwindigkeitsmodus die Taste SET gedrückt, bis das Gerät piept und im Display der Wert „1“ erscheint. Der erweiterte Programmiermodus ist nun aktiviert. In diesem Modus können Sie die automatische Abschaltfunktion aktivieren/deaktivieren und die Temperatureinheiten einstellen. Drücken Sie jederzeit die Taste ESC, um diesen Modus zu verlassen. Automatische Abschaltung aktivieren/deaktivieren Die erste Programmieroption im erweiterten Modus ist Automatische Abschaltung aktivieren/deaktivieren. -
Seite 10: Nützliche Gleichungen Und Umrechnungen
Nützliche Gleichungen und Umrechnungen Flächen-Gleichungen für rechteckige und quadratische Luftkanäle Höhe (H) Weite (W) Fläche (F) = Weite (W) x Höhe (H) Flächen-Gleichung für runde Luftkanäle Fläche (A) = Pi x r Radius wobei Pi= 3,14 und r = Radius x Radius Kubik-Formeln CFM (ft /min) = Luftgeschwindigkeit (ft/min) x Fläche (ft...
