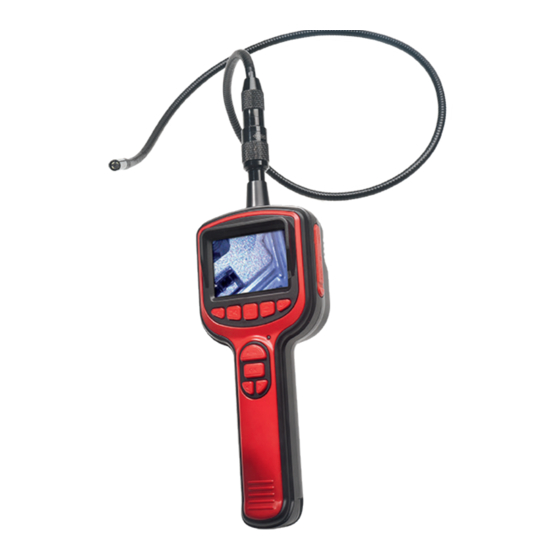

- Seite 1 Bedienungsanleitung Endoskopkamera mit SD-Recorder und Monitor Art.-Nr. 10 75 01 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
-
Seite 2: Inhaltsverzeichnis
Häufig gestellte Fragen und aktuelle Hinweise zum Betrieb des Produktes finden Sie bei der Artikelbeschreibung im ELV-Web-Shop: www.elv.de ...at ...ch Nutzen Sie bei Fragen auch unser ELV-Techniknetzwerk: www.netzwerk.elv.de Bei Fragen zu Rücksendungen, Reklamationen oder Ersatzteilen wenden Sie sich bitte an unseren Kundenservice: E-Mail: kundenservice@elv.de... -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Die professionelle Endoskop-Kamera für die Inspektion von Hohlräumen, dem Inneren von Maschinen und Geräten, Rohren und Leitungen sowie allen schlecht erreichbaren Orten. Ganz bequem sind Videos inklusive Ton bzw. Einzelbilder auf eine SD-Karte aufzuzeichnen, und Anschlüsse für Monitor/ Beamer bzw. -
Seite 4: Teile, Anzeige- Und Bedienelemente, Anschlüsse
3. Teile, Anzeige- und Bedienelemente, Anschlüsse Kameralinse vor jedem Einsatz mit einem Schwanenhals im Ein- weichen Tuch reinigen! satz niemals knicken oder über 90° biegen! Schwanenhals Kamera Abdeckung Schnittstellen Wiedergabetaste Monitor Aufnahme-Taste Video Lösch- und Zoomtaste Aufnahme-Taste Einzelbild Taste Ein/Aus und Bild drehen Batteriefach (Rückseite) Betriebsanzeige... -
Seite 5: Installation/Inbetriebnahme, Aufzeichnung
4. Installation/Inbetriebnahme/Aufzeichnen Batterien einlegen - Für den Betrieb des Gerätes sind vier Mignonbatterien 1,5 V (AA/LR6) notwendig. - Öffnen Sie das Batteriefach auf der Rückseite und legen Sie die vier Batterien polrichtig entspre- chend der Kennzeichnung im Batteriefach ein. - Schließen Sie das Batteriefach wieder. Schwanenhals mit Kamera anschließen, Zusatzwerkzeuge - Verbinden Sie den Kamerastecker mit dem Kameraanschluss am Handgriff. - Seite 6 Einschalten, Aufnehmen - Schalten Sie das Gerät durch etwa 3 Sekunden langes Drücken der Ein-/Aus-Taste ein. Die Betriebsanzeige und das Display leuchten auf. - Wurde die SD-Karte ordnungsgemäß erkannt, erscheint das SD-Kartensymbol ausgefüllt im Display, wenn nicht, erscheint das Symbol durchkreuzt. Ist die Karte nicht formatiert, erscheint „Format TF Card”, bestätigen Sie das Formatieren mit der Taste t (siehe auch „Formatieren”).
-
Seite 7: System Einstellen/Bedienung
5. System einstellen/Bedienung Menü 1. Drücken Sie die Menü-Taste, es erscheint das Menü: 2. Wählen Sie mit den Pfeiltasten die Option „System Setting” (Schraubenschlüsselsymbol) an und drücken Sie die Taste OK, es erscheint das Auswahlmenü. 3. Mit den Pfeiltasten wählen Sie den gewünschten Menüpunkt an, mit der Taste OK öffnen Sie diesen. - Seite 8 Auf Werkseinstellung zurücksetzen 1. Wählen Sie den Menüpunkt „Default Setup” an und drücken Sie die Taste OK. 2. Drücken Sie nach der Auswahl (Yes/No) die Taste OK. 3. Das Gerät kehrt nach Drücken der Menü-Taste zum Auswahlmenü zurück. Geräteversion anzeigen 1.
- Seite 9 3. Wählen Sie mit den Pfeiltasten die gewünschte Einstellung (On/Off) an, und bestätigen Sie die Auswahl mit der OK-Taste. 4. Die weitere Bedienung für das Abspielen und Löschen erfolgt sinngemäß wie in den folgenden Abschnitten erläutert. Bilder und Videos ansehen/löschen 1.
-
Seite 10: Technische Daten
6. Technische Daten PC-Interface: ........................USB 2.0 AV-Anschluss: .................... 3,5-mm-Klinkenbuchse Bildsensor: ......................640 x 480, CMOS Video-Auflösung: ......................960 x 240 Video-Bildrate: ........................5–30 fps Kamera-ø:..........................9 mm Bildwinkel: ..........................33° Lichtquelle: ..................... LED, weiß, dimmbar Video-Format: ..........................AVI Bilderformat: ..........................JPG Monitor: ........................TFT, 6,85 cm Schutzart Kamerakopf:......................IP67 Speicherbedarf bei Videoaufnahmen: ................27 MB/Minute Für Speicherkarten bis: ...................... - Seite 12 Importeur: ELV Elektronik AG · Maiburger Straße 29–36 · 26789 Leer · Germany...
