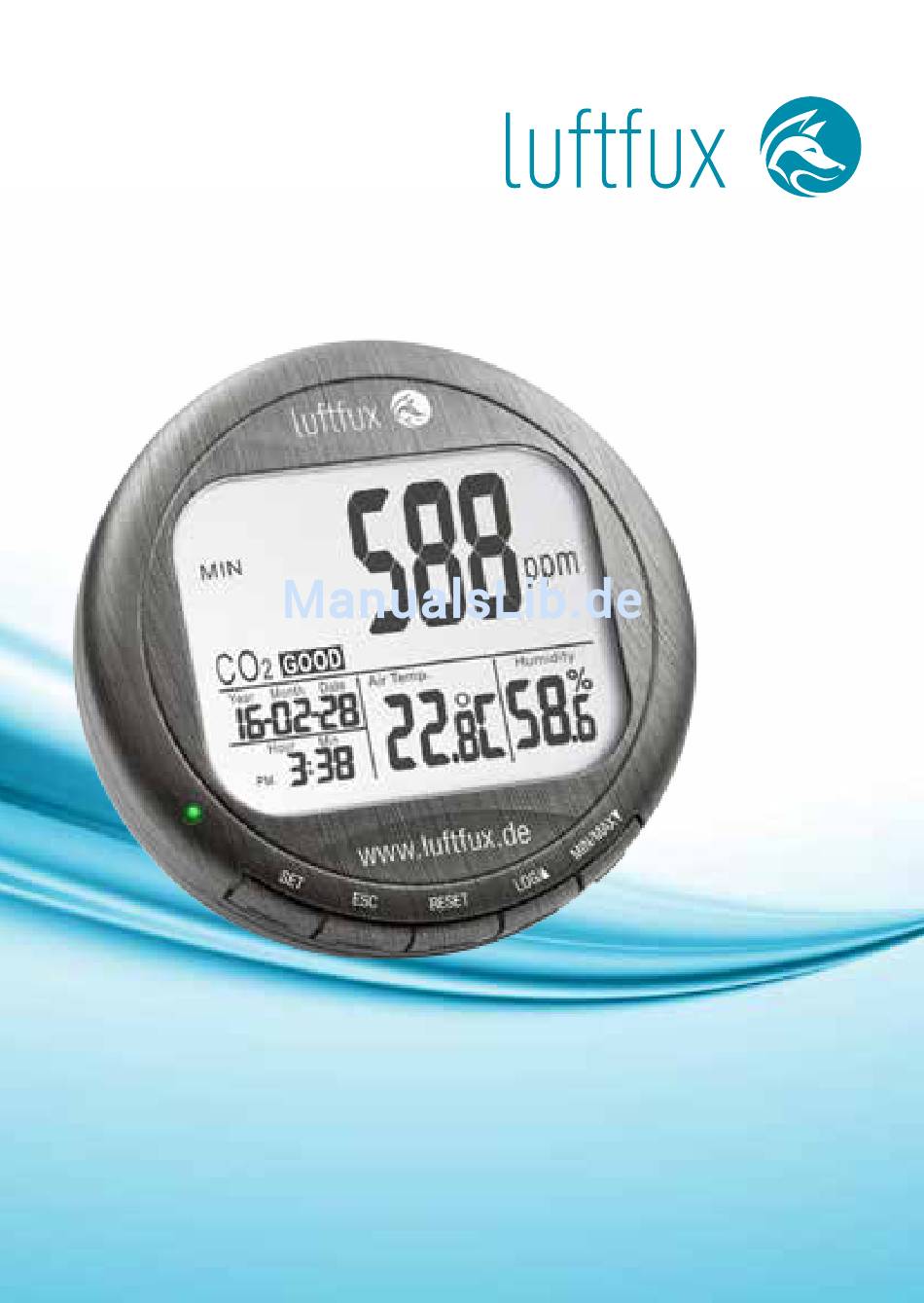

Luftfux 23818 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Luftfux 23818
- Seite 1 Bedienungsanleitung Luftfux...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines...........5 Informationen zur Bedienungsanleitung ..5 Hinweise in der Bedienungsanleitung ... 5 Bestimmungsgemäße Verwendung ....5 Lieferumfang ..........5 Entsorgung............ 6 Anschrift ............6 Wichtige Sicherheitshinweise .....7 Technische Daten .........8 Empfehlungen ........10 -Gehalt in der Luft......... 10 Relative Luftfeuchtigkeit ......10 Aufbau und Funktion......11 Tastenbelegung .......... - Seite 4 Inhalt Einstellung der Alarmschwelle für den CO Alarmton ............20 An- und Abstellen des akustischen Alarmwertes..........21 Auswahl der Temperatureinheit ....21 Uhr und Kalender......... 22 Reset ............24 Abtastrate (Samplingrate)......25 -Kalibrierung......... 26 Automatische Kalibrierfunktion ....26 Manuelle Kalibrierung ........27 Störungen..........
-
Seite 5: Allgemeines
Diese Bedienungsanleitung ermöglicht Ihnen die sichere Bedienung Ihres Luftfux. Bewahren Sie dienungsanleitung diese Bedienungsanleitung dauerhaft auf. Der Luftfux darf grundsätzlich nur für den bestim- mungsgemäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh- men wir keine Haftung. -
Seite 6: Entsorgung
Allgemeines Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß den geltenden Umweltvorschriften entsorgt werden. Senden Sie den Luftfux zur Entsorgung an Wöhler zurück. Anschrift Wöhler Messgeräte Kehrgeräte GmbH Schützenstr. 41 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96100 E-Mail: info@woehler.de... -
Seite 7: Wichtige Sicherheitshinweise
Gerät nicht in Reichweite von Badewannen, Waschbecken oder anderen Wasserbehäl- tern auf. Tauchen Sie das Gerät niemals in Wasser ein. ACHTUNG! Verwenden Sie den Luftfux nur in Innenräumen. ACHTUNG! Vermeiden Sie heftige Stöße oder Stürze des Luftfux. Durch Beschädigung des Messgerätes kann die Messgenauigkeit beeinträchtigt werden. -
Seite 8: Technische Daten
Technische Daten Technische Daten Kohlendioxid (CO Beschreibung Angabe Messbereich 0 – 2.000 ppm (2.001 – 9.999 ppm au- ßerhalb des spezifizierten Bereichs) Auflösung 1 ppm (ppm = parts per million) Genauigkeit ± 50 ppm ± 5 % vom Messwert (0 – 2000 ppm) Abhängigkeit vom ±... - Seite 9 Log-Funktion (Datalogging) Beschreibung Angabe Anzahl der Messwert- 5.333 pro Messwert reihen (°C, % rF, CO Logdaten bis zu 15.999 Lograte von 1 Sek. bis 4:59:59 Std. einstellbar Allgemeine technische Daten Beschreibung Angabe Display Gleichzeitige Anzeige von CO -Gehalt, Tem- peratur und relativer Luftfeuchtigkeit Beurteilung des Good (optimal)
-
Seite 10: Empfehlungen
-Gehalt in der Luft Der CO -Gehalt in der Luft beeinflusst entscheidend Ihre Leistungsfähigkeit und Ihr Wohlbefinden. Der Luftfux zeigt Ihnen diesen Wert genau an, so dass Sie mit einfachen Maßnahmen für ein optimales Raumklima sorgen können. -Gehalt in der Luft Handlungsempfehlungen <... -
Seite 11: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Tastenbelegung Abb. 1: Tastenbelegung Nummer Tasten- Funktion bezeichnung Aufrufen des Einstellungsmodus Speichern von Einstellungen Verlassen des Einstellungsmodus Verlassen des Datenloggermodus Beenden des Kalibriervorgangs Beenden der Datenaufzeichnung (Datalogging) RESET Löschen der Maximal- und Minimalwerte LOG/▲ Starten der Datenaufzeichnung (Datalogging) Auswahl des Modus Vergrößern des Wertes im Einstellungsmodus... -
Seite 12: Aufbau Des Displays
Aufbau und Funktion Aufbau des Displays -Konzentration in ppm (parts per million) Relative Luftfeuchtigkeit in % Kalender Lufttemperatur in °C oder °F Abb. 2: Display Detailansicht Icon Bedeutung MIN/MAX Minimal-/Maximalwert GOOD Gute CO -Werte NORMAL Normale CO -Werte POOR Kritische CO -Werte Air Temp. -
Seite 13: Messung
Frischluft, siehe Kapitel 9. Schließen Sie das Netzteil über die linke Buchse auf der Rückseite an den Luftfux an und verbin- den Sie es mit dem Netz. Sobald Strom zugeführt wird, schaltet sich das Gerät automatisch ein. Es ertönt ein kurzes Piepen und die Messwerte er-... -
Seite 14: Messung Von Co
Messung Messung von CO -Wert, Nach dem Einschalten beginnt das Gerät sofort zu messen. Die Anzeige wird jede Sekunde ak- Temperatur und Luft- tualisiert. feuchtigkeit Bei einem Umgebungswechsel (z. B. von einer Umgebung mit niedriger Temperatur in eine Um- gebung mit hoher Temperatur) dauert es 2 Minu- ten, bis der korrekte CO -Wert und der korrekte Temperaturwert angezeigt werden. -
Seite 15: Datenaufzeichnung (Datalogging)
Messung Datenaufzeichnung Für die Langzeitüberwachung kann der Luftfux -Werte, Temperatur- und Feuchtigkeitswerte (Datalogging) aufzeichnen (bis zu 16.000 Daten). Die Lograte kann vom Nutzer von 1 Sekunde bis zu 4:59:59 Stunden vorgegeben werden. Die ent- sprechenden Einstellungen werden in Kapitel 8.9, „Einstellung der Abtastrate“... -
Seite 16: Datenübertragung
Um die Daten zu speichern, importieren Sie sie vor dem Starten eines neuen Logvorgangs in die PC-Software Luftfux (Befehl „Daten aus- lesen“). HINWEIS! Die PC-Software Luftfux können Sie sich aus dem Internet kostenlos als Freeware herunterladen: www.luftfux.de/download Datenübertragung Die aufgezeichneten Daten können anschließend über das mitgelieferte USB-Datenkabel auf den... -
Seite 17: Alarmfunktion
Alarmfunktion Alarmfunktion Alarmvoreinstellung Der Nutzer kann zwei Alarmgrenzen für den CO Gehalt einstellen: 1. Obergrenze, bei deren Überschreitung eine Belüftung notwendig ist. 2. Untergrenze, bei der die Lüftung abzustellen ist. • Nehmen Sie die Einstellungen gemäß Punkt 8.4 dieser Bedienungsanleitung vor. Alarmton und Sobald der gemessene CO -Gehalt einen vorein-... -
Seite 18: Einstellungen
Einstellungen Einstellungen Das Gerät verfügt über unterschiedliche Modi, in denen verschiedene Parameter vorein- gestellt werden können. Modus Parameter P1.1 -Oberwert für optimale Raumklima-Qualität P1.2 -Oberwert für normale Raumklima-Qualität P1.3 Alarmschwelle P1.4 Akustischer Alarm P2.0 Temperatureinheit P3.1 Jahr P3.2 Monat P3.3 P3.4 12 Stunden- oder 24 Stunden-Anzeige P3.5... -
Seite 19: Aufrufen Und Verlassen Des Einstellungsmodus
Einstellungen Aufrufen und Verlassen • Um in den Einstellungsmodus zu gelangen, halten Sie die SET-Taste im normalen Mess- des Einstellungsmodus modus 3 Sekunden lang gedrückt. • Um den Einstellungsmodus zu verlassen, drücken Sie die ESC-Taste. Einstellung des CO Nach Aufrufen des Einstellungsmodus erscheint und P1.0 im Display (siehe Abb. -
Seite 20: Einstellung Des Co Oberwertes Für Den Normalen Bereich
Einstellungen Einstellung des CO • Drücken Sie die LOG/▲ Taste, um den Wert zu erhöhen und die MIN/MAX▼-Taste, um Oberwertes für den den Wert zu verkleinern. normalen Bereich Jeder Tastendruck verändert den Wert um 100 ppm. HINWEIS! Der Alarmbereich liegt zwischen 700 ppm und 1000 ppm. -
Seite 21: An- Und Abstellen Des Akustischen Alarmwertes
Einstellungen An- und Abstellen des Im P1.4-Modus lässt sich der akustische Alarm an- und abstellen. akustischen Alarmwer- • Wählen Sie „ON“, wenn ein Alarmton ertönen soll, sobald der eingestellte Alarmwert über- schritten ist. • Wählen Sie „OFF“, wenn kein Alarmton ertö- nen soll. -
Seite 22: Uhr Und Kalender
Einstellungen Uhr und Kalender Es stehen sowohl eine 24-Stunden-Anzeige als auch eine 12-Stunden-Anzeige zur Verfügung. Die Einstellung lässt sich im P3.0-Modus vorneh- men. Um vom normalen Messmodus in den P3.0- Modus zu gelangen, gehen Sie folgendermaßen vor: Abb. 13: P3.0-Modus zur Einstellung von •... - Seite 23 Einstellungen • Gehen Sie ebenso zur Einstellung des Tages in P3.3-Modus vor. Nach dem Speichern mit der SET-Taste gelangen sie in den P3.4- Modus zur Auswahl zwischen der 12 Stunden- und 24 Stunden-Anzeige (Abb. 15). • Wechseln Sie zwischen den Anzeigen durch Abb.
-
Seite 24: Reset
Einstellungen Reset Mit dem Reset können Ihre Einstellungen auf die folgenden Werkseinstellungen zurückgesetzt wer- den: Parameter Default P1.1 700 ppm Abb. 17: Reset-Modus P1.2 1000 ppm P1.3 5000 ppm P2.1 °C P4.1 No (kein Reset) Abb. 18: Kein Reset • Halten Sie die SET-Taste im normalen Mess- modus 3 Sekunden lang gedrückt, um in den P1.0-Modus zu gelangen. -
Seite 25: Abtastrate (Samplingrate)
Einstellungen Abtastrate Mit dieser Einstellung legen Sie die Abtastrate für die Datenaufzeichnung fest. (Samplingrate) • Halten Sie die SET-Taste im normalen Mess- modus 3 Sekunden lang gedrückt, um in den P1.0-Modus zu gelangen. • Drücken Sie die LOG/▲-Taste nun viermal, um in den P5.0-Modus zur Einstellung der Ab- tastrate zu gelangen (Abb. -
Seite 26: Co 2 -Kalibrierung
CO2-Kalibrierung -Kalibrierung Das Messgerät wird im Werk auf eine CO -Konzentration von 400 ppm kalibriert. Es sollte jedoch regelmäßig und insbesondere vor der ersten Inbetriebnahme eine manuelle Kalibrierung an Frischluft vorgenommen werden, damit eine genaue Messung gewähr- leistet ist. Der Vorgang dauert ca. 30 Minuten Wurde das Gerät lange Zeit oder unter besonderen Bedingungen genutzt, sollte es zur Kalibrierung ins Werk geschickt werden. -
Seite 27: Manuelle Kalibrierung
CO2-Kalibrierung Manuelle Kalibrierung Die manuelle Kalibrierung sollte an einem sonni- gen Tag im Freien, z. B. auf der Außenfenster- bank, bei einem CO -Gehalt um die 400 ppm vor- genommen werden. HINWEIS! Ein regnerischer Tag ist für die Kalibrierung auf- grund der hohen Luftfeuchtigkeit nicht geeignet, da diese den CO -Gehalt der Luft beeinflussen... -
Seite 28: Störungen
Störungen Störungen Störung Mögliche Ursache Behebung Gerät schaltet sich nicht Netzteil ist nicht korrekt Überprüfen Sie die Steck- ein. angeschlossen. verbindungen. Systemabsturz/-ausfall Stechen Sie mit einem Zahnstocher oder einem anderen spitzen Gegen- stand in die Reset-Öffnung unten am Gehäuseboden. Die Messwertanzeige än- Das Messgerät befindet Halten Sie die RESET- dert sich nicht. -
Seite 29: Lufttemperatur
Fehlercodes 11.2 Lufttemperatur Fehlercode Fehler Maßnahme Die Lufttemperatur liegt Stellen Sie das Messgerät 30 Minuten lang unterhalb des Messbe- in einen normal temperierten Raum. reichs. Die Lufttemperatur liegt Stellen Sie das Messgerät 30 Minuten lang oberhalb des Messbereichs. in einen normal temperierten Raum. Der Temperatursensor ist Schicken Sie das Gerät zur Reparatur ein. -
Seite 30: Garantie
Garantie Garantie Jeder Luftfux Datenlogger wird im Werk in allen Funktionen geprüft und verlässt das Werk erst nach einer ausführlichen Qualitätskontrolle. Bei sachgemäßem Gebrauch beträgt die Garan- tiezeit auf das Gerät 24 Monate ab Verkaufsda- tum. Die Kosten für den Transport und die Verpackung des Geräts im Reparaturfall werden von dieser... -
Seite 31: Konformitätserklärung
Konformitätserklärung Das Produkt: Produktname: -Datenlogger Modellnummer: Luftfux entspricht den wesentlichen Schutzanforderungen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind. Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wur- den folgende Normen herangezogen:... - Seite 32 Notizen Notizen...
