Inhaltszusammenfassung für KNX SG360P
- Seite 1 Installationsanleitung SG360P KNX/KLR RA/EA 16m SG360P KNX/KLR RA/EA 16m EB SG360P KNX/KLR RA/EA 30m Edition 03-2017...

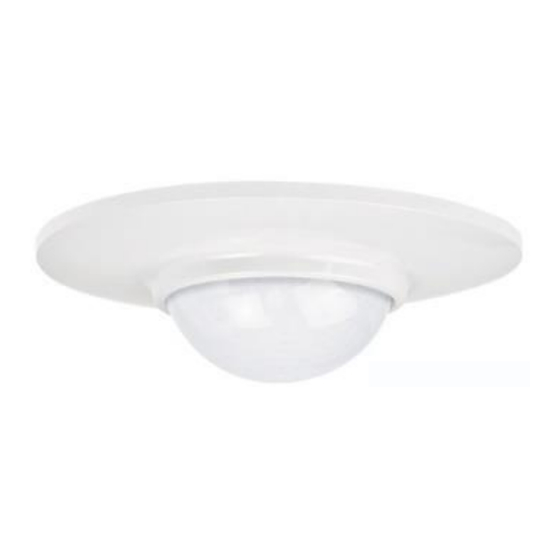

- Seite 2 Präsenzmelder 360° KNX Für Decken- Montage , mit Konstantlicht - Regelung Der Präsenzmelder der Reihe Swiss Garde 360P KNX/KLR RA/EA/EB zeichnet sich durch die folgenden hervor- ragenden Eigenschaften aus: 2-Kanal-Konstantlichtregelung (KLR) Die integrierte 2-Kanal-Konstantlichtregelung lässt sich schnell an die Bedürfnisse des Benutzers anpassen.
- Seite 3 Ein- und Ausschalten usw. auftreten, werden im Abschnitt ‘‘Störungsbehebung‘‘ (Seite 7) die entsprechenden Massnahmen aufgezeigt. Funktion Der Präsenzmelder SG360P KNX/KLR reagiert auf die Wärmestrahlung sich bewegender Körper. Nähert sich eine Person dem überwachten Bereich, wird die angeschlossene Leuchte automatisch eingeschaltet. Verlässt die Person den Bereich, wird die Leuchte nach einer in der ETS parametrierten Nachlaufzeit wieder ausgeschaltet.
- Seite 4 SG360P KNX/KLR RA 16m (25032) Frontansicht Rückansicht Busklemme + Busklemme - Typenschild...
- Seite 5 Die PIR-Sensoren 1 2 3 können einzeln oder als Gruppe aktiviert werden. Die Parametrierung erfolgt via ETS. Die Nummern der PIR- Sensoren sind dabei zu beachten. Nach Anschluss an den KNX/EIB-Bus: Die Elektronik benötigt ca. 1 Minute bis sie betriebs- bereit ist.
- Seite 6 Gehrichtung (hohe Sensibilität beim Schneiden, bzw. beim Wechseln eines Schaltsegments). Da der Melder auf Temperaturunterschiede zwischen Wärmequelle und Umgebungstemperatur reagiert, kann die Erfassungs- Reichweite je nach Situation des Montageortes variieren (z.B. Räume mit Bodenheizung). SG360P KNX/KLR RA/EA 16m SG360P KNX/KLR RA/EA 30m...
- Seite 7 Schaltet am Tag EIN: schwelle zu hoch eingestellt. Ändern über Menu Licht (ETS). Massbilder Model RA 16m (rund) Nach Anschluss an den KNX/EIB-Bus: Die Elektronik benötigt ca. 1 Minute bis sie betriebsbereit ist! Model EA 16m (eckig) Model RA 16m EB...
- Seite 8 RA 30 m: Ø105 x 51 mm EA 30 m: 86 x 86 x 51 mm RA 16 m EB: Ø105 x 51 mm EA 16 m EB: 86 x 86 x 53 mm Swiss Garde 360 Präsenzmelder KNX/KLR RA/EA Art.-Nr. Bezeichnung 25032...
