DEUTSCH

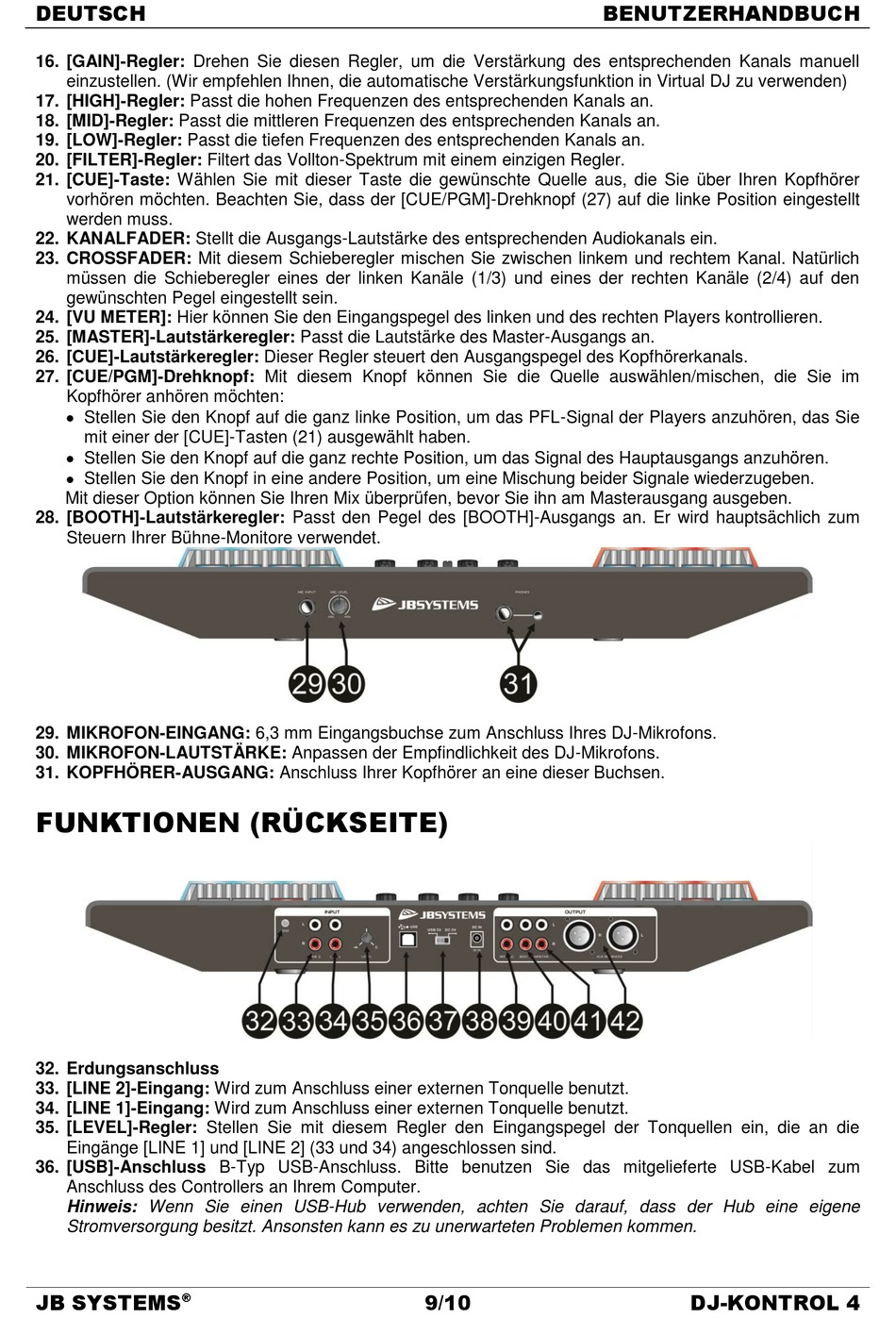

16. [GAIN]-Regler: Drehen Sie diesen Regler, um die Verstärkung des entsprechenden Kanals manuell
einzustellen. (Wir empfehlen Ihnen, die automatische Verstärkungsfunktion in Virtual DJ zu verwenden)
17. [HIGH]-Regler: Passt die hohen Frequenzen des entsprechenden Kanals an.
18. [MID]-Regler: Passt die mittleren Frequenzen des entsprechenden Kanals an.
19. [LOW]-Regler: Passt die tiefen Frequenzen des entsprechenden Kanals an.
20. [FILTER]-Regler: Filtert das Vollton-Spektrum mit einem einzigen Regler.
21. [CUE]-Taste: Wählen Sie mit dieser Taste die gewünschte Quelle aus, die Sie über Ihren Kopfhörer
vorhören möchten. Beachten Sie, dass der [CUE/PGM]-Drehknopf (27) auf die linke Position eingestellt
werden muss.
22. KANALFADER: Stellt die Ausgangs-Lautstärke des entsprechenden Audiokanals ein.
23. CROSSFADER: Mit diesem Schieberegler mischen Sie zwischen linkem und rechtem Kanal. Natürlich
müssen die Schieberegler eines der linken Kanäle (1/3) und eines der rechten Kanäle (2/4) auf den
gewünschten Pegel eingestellt sein.
24. [VU METER]: Hier können Sie den Eingangspegel des linken und des rechten Players kontrollieren.
25. [MASTER]-Lautstärkeregler: Passt die Lautstärke des Master-Ausgangs an.
26. [CUE]-Lautstärkeregler: Dieser Regler steuert den Ausgangspegel des Kopfhörerkanals.
27. [CUE/PGM]-Drehknopf: Mit diesem Knopf können Sie die Quelle auswählen/mischen, die Sie im
Kopfhörer anhören möchten:
Stellen Sie den Knopf auf die ganz linke Position, um das PFL-Signal der Players anzuhören, das Sie
mit einer der [CUE]-Tasten (21) ausgewählt haben.
Stellen Sie den Knopf auf die ganz rechte Position, um das Signal des Hauptausgangs anzuhören.
Stellen Sie den Knopf in eine andere Position, um eine Mischung beider Signale wiederzugeben.
Mit dieser Option können Sie Ihren Mix überprüfen, bevor Sie ihn am Masterausgang ausgeben.
28. [BOOTH]-Lautstärkeregler: Passt den Pegel des [BOOTH]-Ausgangs an. Er wird hauptsächlich zum
Steuern Ihrer Bühne-Monitore verwendet.
29. MIKROFON-EINGANG: 6,3 mm Eingangsbuchse zum Anschluss Ihres DJ-Mikrofons.
30. MIKROFON-LAUTSTÄRKE: Anpassen der Empfindlichkeit des DJ-Mikrofons.
31. KOPFHÖRER-AUSGANG: Anschluss Ihrer Kopfhörer an eine dieser Buchsen.
FUNKTIONEN (RÜCKSEITE)
32. Erdungsanschluss
33. [LINE 2]-Eingang: Wird zum Anschluss einer externen Tonquelle benutzt.
34. [LINE 1]-Eingang: Wird zum Anschluss einer externen Tonquelle benutzt.
35. [LEVEL]-Regler: Stellen Sie mit diesem Regler den Eingangspegel der Tonquellen ein, die an die
Eingänge [LINE 1] und [LINE 2] (33 und 34) angeschlossen sind.
36. [USB]-Anschluss B-Typ USB-Anschluss. Bitte benutzen Sie das mitgelieferte USB-Kabel zum
Anschluss des Controllers an Ihrem Computer.
Hinweis: Wenn Sie einen USB-Hub verwenden, achten Sie darauf, dass der Hub eine eigene
Stromversorgung besitzt. Ansonsten kann es zu unerwarteten Problemen kommen.
JB SYSTEMS
®
9/10
BENUTZERHANDBUCH
DJ-KONTROL 4
