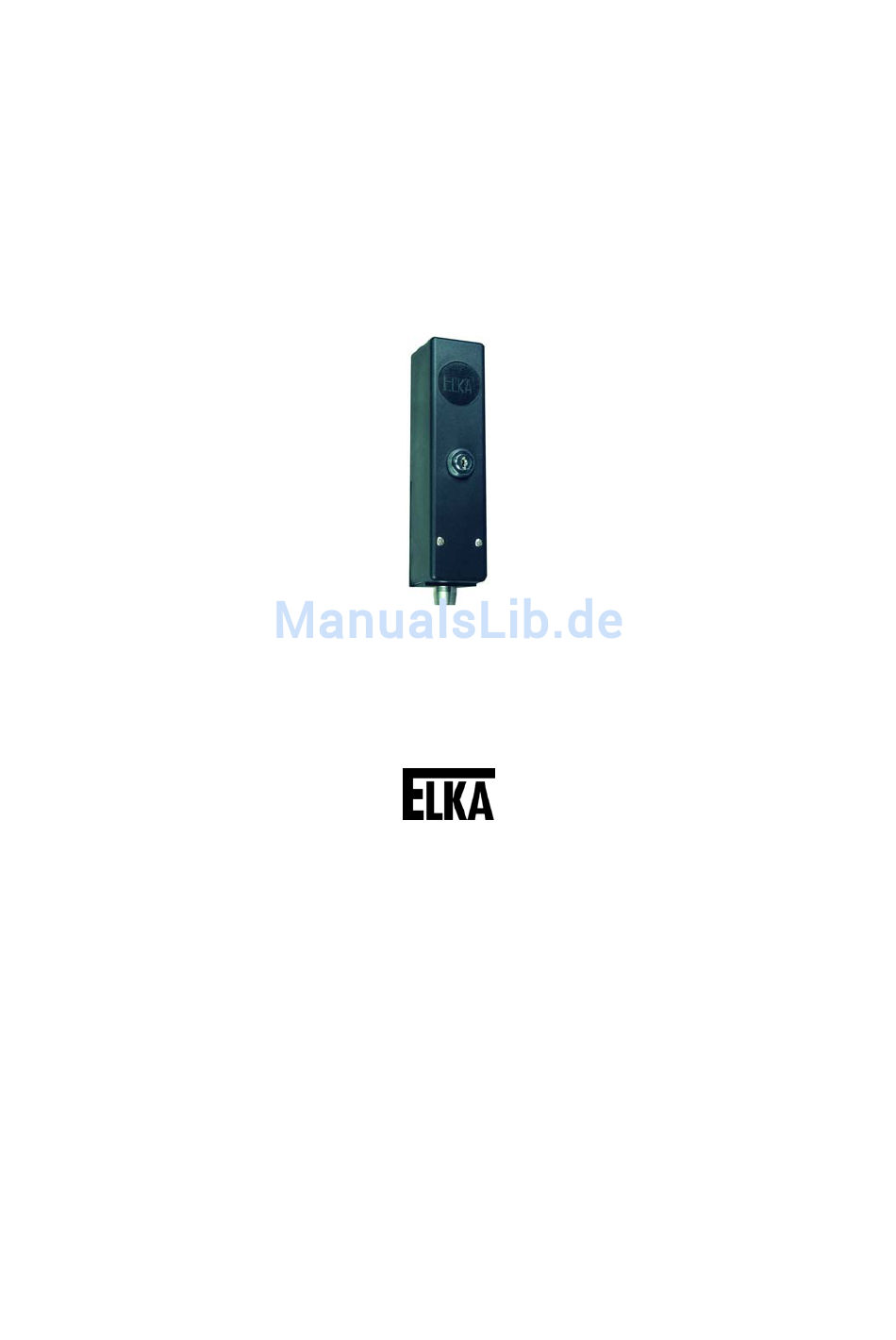

Montage- und Betriebsanleitung
ELKA-Torantriebe GmbH u. Co. Betriebs KG Telefon:
Dithmarscher Str. 9
25832 Tönning
Deutschland / Germany
Elektroschloss
E 202
Zubehör
Original Betriebsanleitung
D-ID: V2_0 – 03.13
Fax:
E-Mail:
Internet:
+49-(0) 48 61 - 96 90-0
+49-(0) 48 61 - 96 90-90
info@ELKA-Torantriebe.de
www.ELKA-Torantriebe.de
Werbung
Inhaltszusammenfassung für ELKA-Torantriebe E 202
- Seite 1 Montage- und Betriebsanleitung Elektroschloss E 202 Zubehör Original Betriebsanleitung D-ID: V2_0 – 03.13 ELKA-Torantriebe GmbH u. Co. Betriebs KG Telefon: +49-(0) 48 61 - 96 90-0 Dithmarscher Str. 9 Fax: +49-(0) 48 61 - 96 90-90 25832 Tönning E-Mail: info@ELKA-Torantriebe.de...
- Seite 2 Elektroschloss E 202 Inhaltsverzeichnis Allgemeines Elektroschloss E 202 ...
- Seite 3 Verwendungen entstehen, übernimmt die ELKA- Torantriebe GmbH u. Co. Betriebs KG keine Haftung. Die ELKA-Torantriebe GmbH u. Co. Betriebs KG kann nicht jede Gefahrenquelle voraussehen. Wird ein Arbeitsgang nicht in der empfohlenen Art und Weise ausgeführt, muss sich der Betreiber davon überzeugen, dass für ihn und andere keine Gefahr besteht.
- Seite 4 Elektroschloss E 202 1.1.1 Symbolerklärung Hinweise zur Sicherheit von Personen und des Torantriebes/der Schranke selbst sind durch Symbole gekennzeichnet. Diese Hinweise müssen unbedingt befolgt werden, um Unfälle und Sachschäden zu vermeiden. GEFAHR! …weist auf eine unmittelbare gefährliche Situation hin, die zum Tod oder schweren Verletzungen führt, wenn sie nicht gemieden wird.
-
Seite 5: Technische Daten
Elektroschloss E 202 Elektroschloss E 202 Anwendungsbereich Elektroschloss E 202 zur Blockierung von Drehtoren. Das Elektroschloss E 202 verriegelt wahlweise nach unten, zur Seite oder nach oben. Technische Daten Versorgungsspannung 24Vdc max. Stromaufnahme ca. 0,65A Schutzgrad IP43 Entriegelung bei Stromausfall Mit Schlüssel... - Seite 6 Elektroschloss E 202 Innenansicht: Abbildung 1 Der Anschluss der Spannungsversorgung (24Vdc) erfolgt an der Klemme (1).
- Seite 7 Elektroschloss E 202 Montagemaße Montage nach unten schließend. Länge des Schließbolzens 15mm von der Unterkante des Schlosses. Abbildung 2...
