Inhaltszusammenfassung für Zadako CLICK Lite

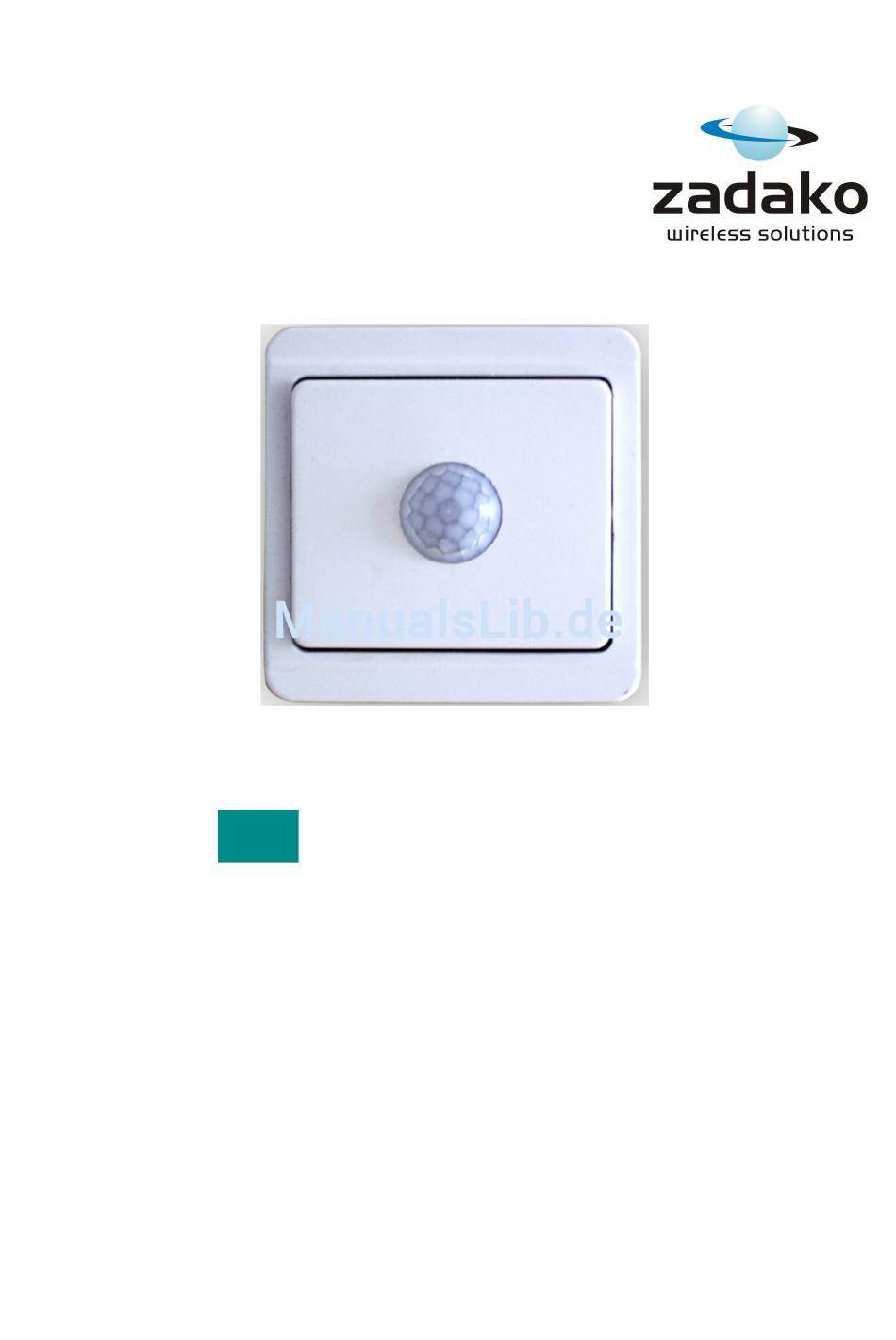

- Seite 1 CLICK - Lite Intelligenter GSM-Schalter Betriebsanleitung Version 1.6...
-
Seite 2: Inhaltsverzeichnis
7. GARANTIEBEDINGUNGEN ................... 19 * Die ZADAKO ist registrierte Schutzmarke der Gesellschaft Zadako GmbH. Alle Rechte vorbehalten. * Die ZADAKO behält das Recht zur Änderung oder Verbesserung jeglicher in dieser Betriebsanleitung beschrieben Produkte, und zwar ohne einen vorigen Hinweis an den Kunden vor. -
Seite 3: Einleitung
Die CLICK ersetzt keine professionelle Sicherungsanlage, sie bewacht das Objekt nicht, sie signalisiert nur den Eintritt einer unberechtigten Person ins Gelände. 2. SICHERHEITSHINWEISE Die Sicherheit der Elektroanlagen von ZADAKO entspricht den gültigen technischen Normen und Sicherheitsvorschriften für die Elektroanlagen. Als die Hersteller empfinden wir verpflichtet zu sein, Ihnen folgende Hinweise mitzuteilen: •... -
Seite 4: Funktionen Der Anlage
kann zu folgenschwerer oder tödlicher Verletzung führen. • Falls die Anlage ungewöhnlich heiß wird, oder ein Qualm, ein ungewöhnlicher Geruch oder ungewöhnliches Geräusch austritt, die Anlage ist sofort abzustellen. Gleich den Netzschalter beziehungsweise Schutzschalter ausschalten und den Servicetechniker in Kontakt nehmen. Falls Sie die Anlage in solchem Zustand weiter betreiben, dies kann zum Brand oder zur Verletzung durch den elektrischen Strom führen. -
Seite 5: Funktionen Im Erweiterungsmodus
einer Bewegung einer Person die weiße Notbeleuchtung für 10 Sekunden auf. /nur mit angeschlossener Batterie!/ Weitere Funktionen im Standardmodus müssen aktiviert werden: • Funktion WEISSE LED-LEUCHTE FÜR DAUERBELEUCHTUNG: mit der Wahl dieser Funktion kann die weiße LED-Leuchte zur ständigen mit dem Schalter gesteuerten Beleuchtung gewählt werden. -
Seite 6: Einlegen Der Sim-Karte Vom Operator
4.2. Einlegen der SIM-Karte vom Operator Falls Sie die Anlage mit den erweiterten Funktionen verwenden möchten, dann ist eine SIM-Karte vom Operator nötig 1. Bei der SIM-Karte, die Sie in die Anlage einlegen wollen, prüfen Sie bitte, ob diese den Schutz durch den PIN-Code ausgeschaltet hat. - Seite 7 nur von einer Person mit entsprechender elektrotechnischer Qualifizierung vorgenommen werden. Einstecken der SIM-Karte: Schraubenzieher in die Spalte einschieben und die Wiege abnehmen Rahmen Wiege Schalter Summer Dunkelgeber Rote LED-Leuchte Weiße LED-Leuchte Grüne LED-Leuchte Mikrophon Version 1.6...
- Seite 8 Batteriestec Stecker für den Anschluss- modul Halter für die SIM-Karte SIM-Karte Kabel mit dem Stecker Speise- und Schaltmodul Klemmleiste Version 1.6...
-
Seite 9: Signalisierungszustände
4.3. Signalisierungszustände LED-Leuchte Akustischer Zustand Summer Grün Weiss Eingang ins Programm 1s/1s Bestätigung der Funktion 1 Piepsen Überwachung Dauerleuchte Kurzes Drücken der Wiege 1 Piepsen Langes Drücken der Wiege 2 Piepsen Abgangszeit 1 Sekunde Piepsen Abweisung der Funktion Dauerton Siehe Punkt Fehlermeldung Dauerton 4.4. -
Seite 10: Standardeinstellung Der Anlage
4.5. Standardeinstellung der Anlage Die Standardeinstellungen sind vom Werk vorgenommen. Nach der Erstinbetriebnahme sind die Werte wie folgt eingestellt: GLEICHPARAMETER: Klingeldauer = 20 Sekunden hier handelt es sich um die Dauer, innerhalb der die Anlage beim Alarm bei der gewählten Telefonnummer klingeln soll, solange der Anruf von einer Person übernommen wird. -
Seite 11: Kommunikationsregeln Durch Sms
Alarm Alarm Schwache Batterie Battery low Batterie geladen Battery ok Stromausfall 230V Error Strom in Ordnung 230V OK Notruf Emergency Call Reserve Die CLICK-Anlage ermöglicht das Senden der Infokurzmitteilungen über den Alarm, Info über den Batteriezustand, Stromausfall, Stromwiederherstellung. Alle Kurzmitteilungen werden nur in armiertem Zustand gesendet (ARM). - Seite 12 Regeln zum Schreiben einer SMS • Das Passwort muss an erster Stelle, das Zeichen „?“ an letzter Stelle stehen! • Beim Schreiben einer SMS achten Sie bitte auf die Leerstellen (eine Leerstelle dargestellt als _ ). • Es ist nicht erforderlich große und kleine Buchstaben zu unterscheiden. •...
- Seite 13 Erläuterungen: abcd – aktuelles Passwort T1=09xxxxxxxx – definierte Telefonnummer T2=#, T3=#, T4=# – undefinierte Telefonnummern SEN=20 – Empfindlichkeit des PIR-Detektors (20=empfindlich, 50=weniger empfindlich) / Einstellbereich: von 15 bis 60/ AT=10 – Zugangszeit (in Sekunden) /Einstellbereich: von 0 bis 120/ DT=20 –...
- Seite 14 T3=# - gelöschte Telefonnummer T4=# - gelöschte Telefonnummer SEN=20 - Empfindlichkeit des PIR-Detektors 20=empfindlich 50=weniger empfindlich AT=10 - Zugangszeit DT=20 - Abgangszeit TZAP=10 - Beleuchtungszeit bei Bewegung /in Sekunden/ TRING=25 - Klingeln ans Telefon nach dem Alarm / in Sekunden / TCALL=60 - Beschränkung der Abhörungszeit [Sek.] NALARM=2...
-
Seite 15: Batterieladung
Einstellung des Klingelns an die Telefonnummer beim Alarm auf abcd_TRING=20 20 Sekunden Einstellung der Abhörungszeit auf 60 Sekunden abcd_TCALL=60 Einstellung maximaler Anzahl der Alarme bei einer Armierung abcd_NALARM=3 Änderung der Bezeichnung für die Anlage / das Objekt abcd_S0=Hausalarm# Einstellung der Zeit zwischen einzelnen Alarmen auf 10 Minuten abcd_TSLEEP=10 Änderung des Textes für die Infokurzmitteilung von abcd_S1=Dieb#... -
Seite 16: Einstellung Der Funktionen Im Erweiterungsmodus
• die V-Wiege betätigen und für mehr als 4 Sekunden halten (die weiße LED-Nachtleuchte beim Schalter 1:1 blinkt), • anschließend V-Wiege dreimal nacheinander drücken (ertönt das Quittungszeichen – die Funktion ist aktiviert). 4 - Aktivierung der Funktion HAUPTLICHT BETÄTIGT BEI EINER BEWEGUNG IM DUNKEL: •... - Seite 17 sich nicht), die Anlage piepst in Sekundenschritten. Bei einer Bewegung signalisiert die CLICK-Anlage die Aufnahme der Bewegung mit einem Dauerpiepsen. Bei der Bewegung nimmt der Sensor die Bewegung auf und kann keine Armierung vornehmen, aber nach dem Sie mit der Bewegung aufhören (Sie verlassen den Raum) die CLICK-Anlage fängt mit der Armierung an (sie piepst sekundenweise).
-
Seite 18: Funktion Fernabhörung
Störung des bewachten Raumes: Falls in den bewachten Raum (in der die CLICK-Anlage eingebaut ist) eine unberechtigte Person einbricht, die Anlage sendet an alle gespeicherten Telefonnummern eine voraus definierte SMS und zugleich werden diese Nummern von der Anlage auch gewählt. (Falls Sie dran gehen, dann können Sie alles hören, was in dem bewachten Raum abgeht, höchstens aber 5 Minuten lang). -
Seite 19: Umweltschutz
Abmessungen: 80 x 80 x 33 mm Gewicht: 60g Temperaturspanne: von 0° C bis + 55° C Speise- und Schaltmodul: Versorgung: 200 - 250 V AC Schaltstrom: 10A Abmessungen: 35 x 38 x 23 mm Gewicht: 28g Temperaturspanne: 0° C do + 55°C Zubehör: Batterie: 300 mAh, 3,7V Abmessungen: 19 x 42 x 7 mm... - Seite 20 Im Falle einer falschen Einstellung der Anlage oder Nichteinhaltung der Anweisungen in der Betriebsanleitung haftet der Hersteller für keine Überziehung der Finanzmittel auf der Karte vom Operator Der Hersteller behält sich das Recht zu Änderungen dieser Betriebsanleitung vor. HERSTELLER : ZADAKO, spol. s r.o. Segnáre 17 841 03 Bratislava Slowakei Tel.: +421 (0)2 6453 1086...
