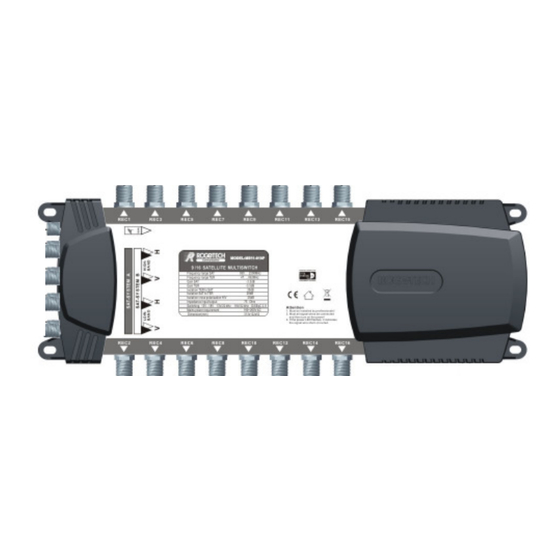

Rogetech 2013 Montage- Und Bedienungsanleitung
Multischalter
Inhaltszusammenfassung für Rogetech 2013
- Seite 1 Montage- und Bedienungsanleitung für Multischalter Modelle 2013...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ROGETECH Produkt entschieden haben. Um einen sicheren Betrieb zu gewährleisten, ist es unbedingt notwendig, die Anweisungen der vorliegenden Montage- und Bedienungsanleitung zu beachten. Einsatzgebiet: Der Multischalter wurde für die Verteilung von Rundfunk- und Fernsehsignalen eines (oder mehrerer –...
- Seite 3 Herstellen der Kabelverbindungen Befestigen Sie zunächst den Multischalter. Vor dem Anschluss oder der Trennung der Koaxialkabel an den Ein- und Ausgängen ziehen Sie bitte unbedingt den Netzstecker. Erst nach der Herstellung ALLER Verbindungen stellen Sie den Netzanschluss wieder her! Verwenden Sie nur hochwertiges Koaxkabel mit einem Schirmungsmass von mindestens 90 dB.
- Seite 4 Ausgänge Die mit „OUT“ gekennzeichneten Ausgänge werden mit den Kabeln verbunden, die zu den Antennensteckdosen der einzelnen Teilnehmer führen. Diese trennen die Signale dann wieder in SAT-, TV- und Radiobereiche auf. Speisen Sie keine terrestrischen Signale ein, so kann auf Antennendosen verzichtet, d.h.
- Seite 5 Technische Daten Frequenzbereich LNB-Eingänge: 950-2150 MHz Terr. Eingang: 47-862 MHz Ausgänge: 47-2150 MHz Stromversorgung (Eingänge) LNB-Stromversorgung: 13V DC (vertikal) 18V DC (horizontal) Bei einigen Modellen integrierter 22 kHz-Generator! Terr. Eingang: 12V DC (max. 100 mA, kurzschlussfest) Steuersignale Alle Modelle: Horizontal / Vertikal: 13(10-14,5)V / 18(15,5-20)V Unteres / Oberes Band: 0 / 22 kHz...
- Seite 6 Schaltungsbeispiele 4 LNB-Eingänge und 1 terr. Eingang / 4, 8, 12, 16, 20, 24, 28 oder 32 Ausgänge...
- Seite 7 8 LNB-Eingänge und 1 terr. Eingang / 4, 8, 12, 16, 20, 24, 28 oder 32 Ausgänge...
- Seite 8 16 LNB-Eingänge und 1 terr. Eingang / 8, 12, 16, 20, 24, 28 oder 32 Ausgänge...
