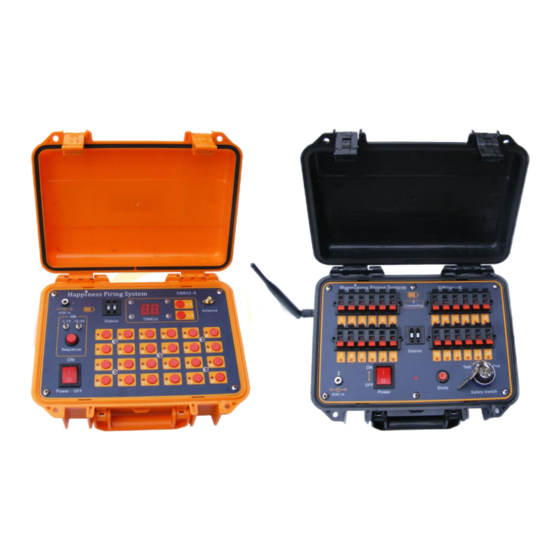

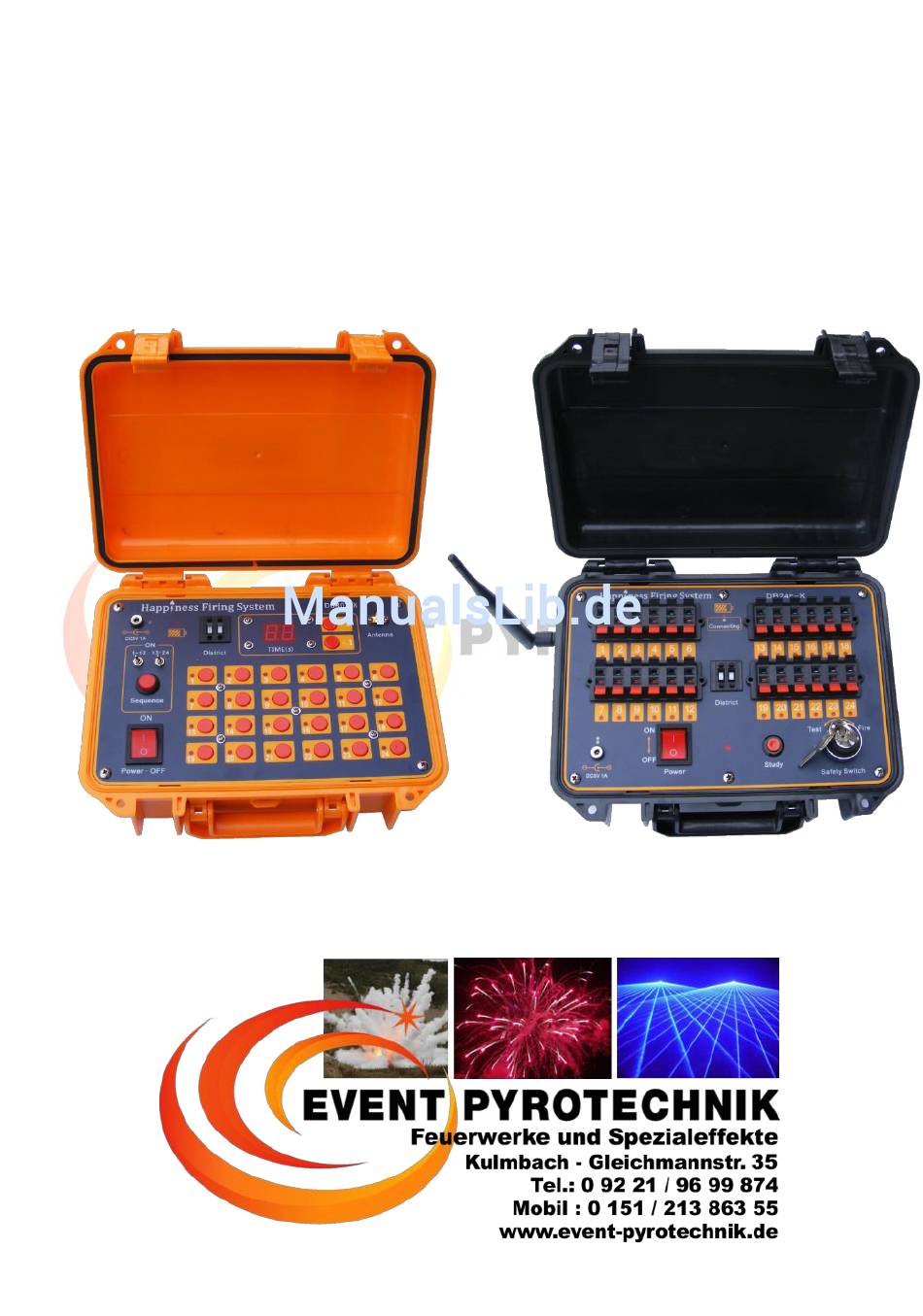

- Seite 1 DBR02-X24 – Serie Funkzündanlage - Anleitung...
-
Seite 2: Inhaltsverzeichnis
Übersicht 1. KURZANLEITUNG ......................1 1.1. NUTZUNG……… ......................1 1.2. ERKLÄRUNG DER ARTIKELNUMMER……… ................ 1 1.3. UMGEBUNGSBEDINGUNGEN FÜR DIE FUNKTION ……… ............ 1 1.4. TECHNISCHE DETAILS……… .................... 1 2. TECHNISCHE PARAMETER ..................1 2.1. SENDER ......................... 1 2.2. EMPFÄNGER ......................... 2 2.3. -
Seite 3: Kurzanleitung
Anleitung Funkzündanlage DBR02-X24 – Serie 1. Kurzanleitung 1.1 Nutzung Das DBR02-X-Serie Zündsystem hat bei optimalen Bedingungen und Freier Sicht eine Reichweite von bis zu 500m. Im Normalfall sollte die Reichweite ca. 300m betragen. Die Systeme sind mit einer internen Li-Batterie ausgestattet welche über das Ladegerät wieder aufladbar ist. Es können die Funktionen Einzelschuss, Steppen (Sequenzen) und Fire-All genutzt werden. -
Seite 4: Ladegerät
Anleitung Funkzündanlage DBR02-X24 – Serie Standby Zeit max. 36 Stunden, im Feuermodus max. 5 Stunden. Anzahl der möglichen Anzünder und Anschuss Variationen zu Beachten Funktion Anzahl der Anzünder Pyrotechnische Anschlussmethode Talon Anzünder ist abhängig von der Anzünder (A) Qualität der Anzünder sowie Länge Parallel... -
Seite 5: Testen Der Hauptfunktionen
Anleitung Funkzündanlage DBR02-X24 – Serie a) Schalten Sie den Sender und die Empfänger am ”Power” Schalter an. Wenn die Batterieanzeige (jeweils über dem Batteriesymbol siehe Bild unten) blinkt, sollten Sie das jeweilige Gerät laden. b) Schrauben Sie die Antennen vorsichtig auf die dafür vorgesehenen Buchsen (Bild unten). Stecken Sie die Schlüssel in die in den Empfängern ein, und bewegen die Schlüsselschalter auf die Position "Test". -
Seite 6: Anzünder Anschließen Und Testen
Anleitung Funkzündanlage DBR02-X24 – Serie d) Der Abstand zwischen Sender und Empfänger muss min. 0.5m betragen. Drücken Sie nun eine beliebige Taste auf dem Sender. Es sollten auf allen eingeschalteten Empfängern welche auf demselben “District” wie der Sender laufen die "ROTE" Led leuchten. (Die LED befindet sich in der Mitte des Empfängers, wie auf dem Bild unten zu sehen) e) Ein Sender kann mit den “... -
Seite 7: Schießen
Anleitung Funkzündanlage DBR02-X24 – Serie 3.3 Schießen Nachdem alle Tests erfolgt sind stellen Sie sicher dass Ihr benötigter Schutzbereich frei ist und schalten die Schlüsselschalter auf den Empfängern auf “FIRE”. Die Empfänger sind nun Scharf geschalten. Durch drücken der jeweiligen Kanaltaste am Sender können Sie den zugehörigen Kanal am Empfänger nun manuell auslösen. - Seite 8 Anleitung Funkzündanlage DBR02-X24 – Serie LED für Signal blinkt. Nach 3-mal Blinken, lassen Sie die Taste "Study" am Empfänger los. Wenn die Signal LED noch leuchtet bedeutet dies, das Programmieren des Empfängers war erfolgreich. b) Steppen / Sequenzielles Schießen 1. Schalter “1-12” ON bedeutet Sequenzielles Schießen auf Kanal 1-12. Das gleiche bewirkt Schalter “13-24”...
- Seite 9 Anleitung Funkzündanlage DBR02-X24 – Serie 3. Nun drücken Sie die Taste “Rapid” und der Stepplauf beginnt, bzw. die Anlage arbeitet die zuvor eingestellte Zeit ab. c) Alle Kanäle gleichzeitig „Fire-All“ Insofern die Alle Kanäle auf einem Empfänger pro “District” gleichzeitig auslösen möchten, stellen Sie die Zeit auf 0.0s.
-
Seite 10: Faq
Anleitung Funkzündanlage DBR02-X24 – Serie 4. FAQ Problem Lösungsvorschlag Alle LED`s aus, 1. Ist die Anlage einschalten ? nichts geht. 2. Sind die Akkus geladen ? 1. Prüfen Sie ob Sender und Empfänger auf demselben “District” arbeiten. Die Signal LED 2. - Seite 11 Anleitung Funkzündanlage DBR02-X24 – Serie Funkgesteuerten Produkten zurückzuführen sind. Die Verantwortung liegt hier beim Benutzer! b) Bitte halten Sie mindestens 0,5 m Abstand zwischen zwei Funkempfängern, bzw. dem Sender und den Empfängern um die Interferenz zwischen den Produkten zu senken. Die obigen Hinweise sind für alle Drahtlos Produkte zu beachten.
