4.0 Bedienung

4.1 allgemeine Informationen
Die Tests mit dem WZ0014 werden durch Drücken des Test
Buttons durchgeführt. Durch 6 LED's werden die Kabelprüfung,
der Batteriestatus und der Powerstatus angezeigt. 8 zusätzliche
LED's zeigen den Verbindungsstatus einzelner Adern des Kabels
an. Eine Tabelle unterhalb der 8 LED's zeigt die Sollanzeige bei
ordnungsgemäß konfektionierten Kabeln an.
Hinweis:
Es kann nur ein Kabel gleichzeitig getestet werden. Es ist z.B.
nicht möglich ein BNC Kabel und ein RJ-45 Kabel zur selben
Zeit zu testen.

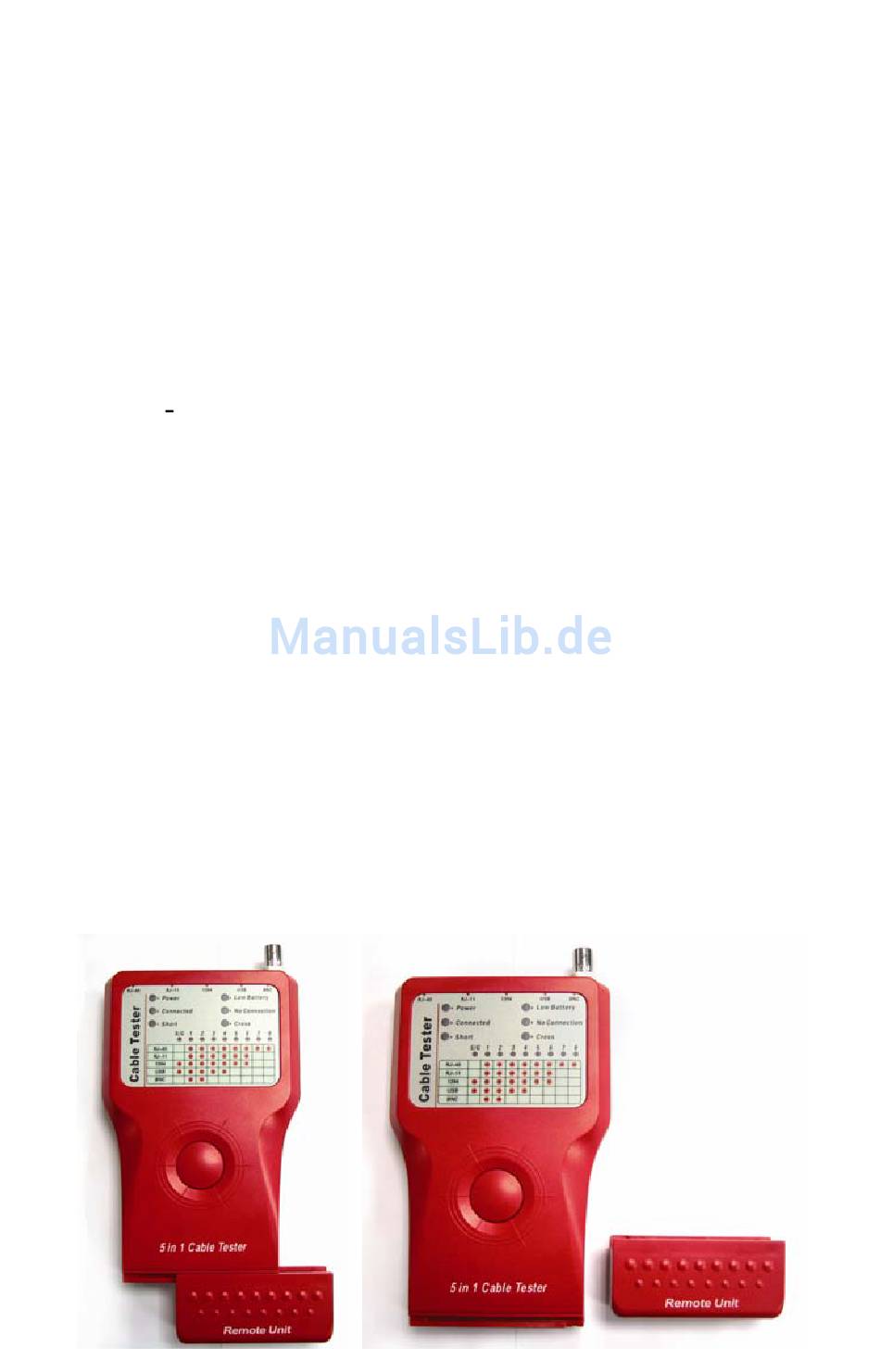

4.2 Master- und Remote-Einheit
Der WZ0014 Kabeltester besteht aus einer Master- und einer
Remote-Einheit. Die Remote-Einheit wird am unteren Ende der
Master-Einheit befestigt und kann durch seitliches Ziehen entfernt
werden. Enfernen oder Befestigen Sie die Remote-Einheit
niemals mit Gewalt.
Die Remote-Einheit kann zur Lagerung, zum Transport oder zum
Testen von Patch Kabeln an der Master-Einheit befestigt bleiben.
Zum Testen bereits verbauter Kabel kann die Remote-Einheit
dann entfernt werden.
- 4 -
