Installation
WARNUNG! PCI-Express-Karten, wie jedes Computerzubehör, können durch
statische Elektrizität beschädigt werden. Achten Sie darauf, dass Sie ordnungsgemäß
geerdet sind, bevor Sie das Computergehäuse öffnen oder Ihre PCI-Express-Karte
berühren. StarTech.com empfiehlt, dass Sie ein Antistatik-Band tragen, wenn Sie
Computer-Komponenten einbauen. Wenn ein Antistatik-Band nicht verfügbar ist,
entlasten Sie selbst die statische Elektrizität durch Berühren einer großen geerdeten
Metalloberfläche (z. Bsp. das Computergehäuse) für mehrere Sekunden. Achten
Sie auch darauf, die PCI-Express-Karte an den Kanten und nicht an den goldenen
Kontakten zu berühren.
Hardware-Installation
1. Schalten Sie den Computer und alle an den Computer angeschlossenen
Peripheriegeräte (d. h. Drucker, externe Festplatten etc.) aus. Entfernen Sie das
Netzkabel von der Rückseite des Netzteils und stecken Sie alle angeschlossenen
Peripheriegeräte aus.
2. Entfernen Sie die Abdeckung des Computergehäuses. Entnehmen Sie weitere
Details der Bedienungsanleitung des Computersystems.
3. Lokalisieren Sie einen freien PCI-Express-Steckplatz und entfernen Sie die
Metallabdeckung auf der Rückseite des Computergehäuses (weitere Details finden
Sie in der Dokumentation des Computer-systems). Beachten Sie, dass diese Karte in
PCI-Express-Steckplätzen auf zusätzlichen Lanes funktioniert
(i.e. x4, x8 oder x16 Slots).
4. Eine zweite Erweiterungskarten-Slot-Abdeckung muss entfernt
werden, um Platz für das zweite Erweiterungs-Slotblech der Karte
zu bieten.

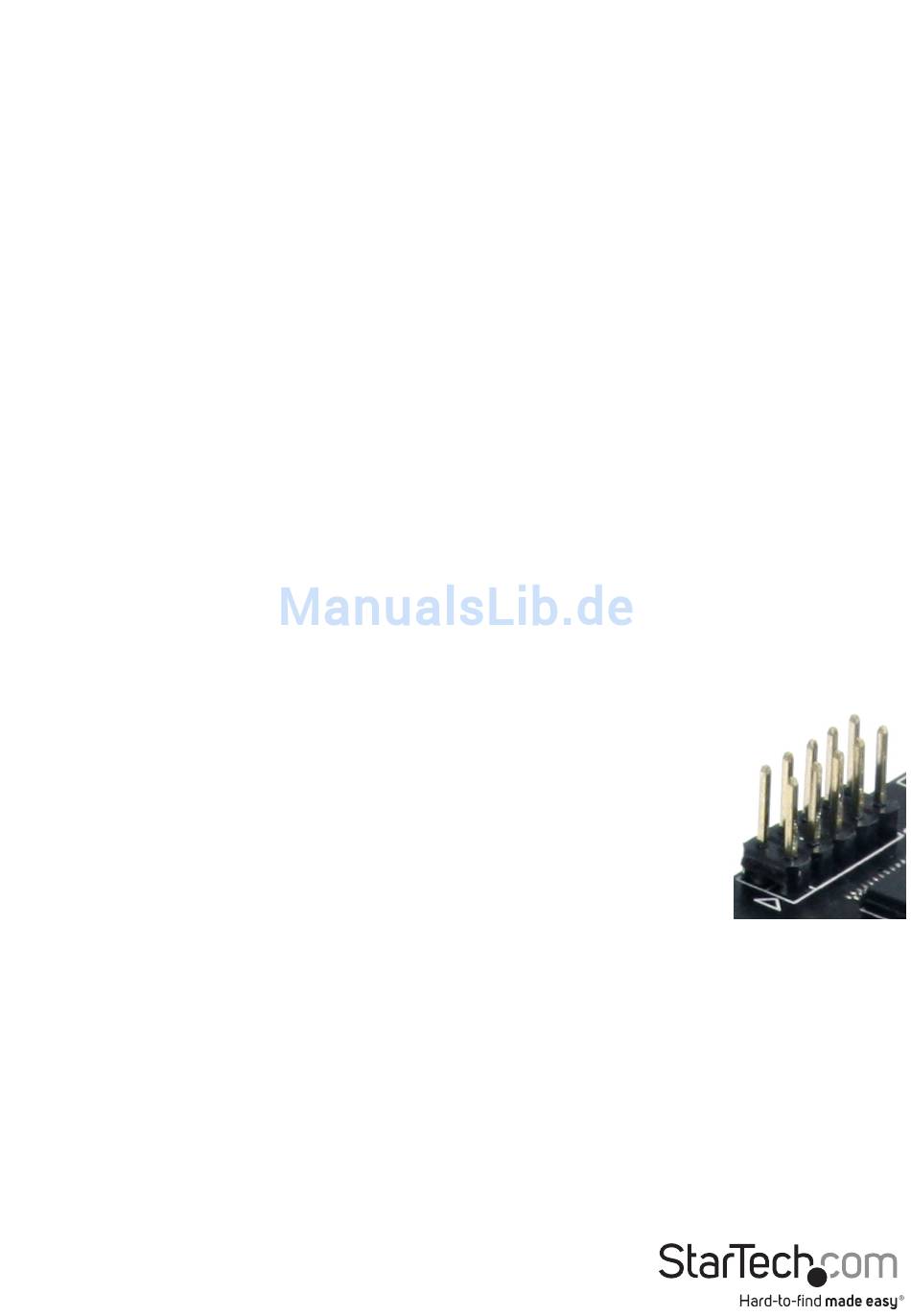

5. Verbinden Sie die zwei 10-Pin IDC-Anschlüsse des zweiten
Erweiterungs-Slotblech mit den Header auf der Karte. Die Header
sind mit einem Pfeil auf dem Board markiert, um anzuzeigen wo
sich die rote Ader des Kabels befinden muss.
6. Setzen Sie die Karte in den freien PCI-Express-Steckplatz ein und befestigen Sie die
Halterung an der Rückseite des Gehäuses. Befestigen Sie das zweite Erweiterungs-
Slotblech der Karte auf dem anderen geöffneten Erweiterungssteckplatz.
HINWEIS: Wenn die Karte in ein Small-Form-Faktor/Low-Profile-System eingebaut
wird, ersetzen Sie gegebenenfalls die vorinstallierten Full-Profile-Slotbleche
durch die mitgelieferten Low-Profile-Slotbleche. 4 angrenzende Low-Profile-
Erweiterungssteckplätze werden im Computerrahmen/Gehäuse benötigt.
7. Bringen Sie die Abdeckung des Gehäuses wieder an.
8. Schließen Sie das Netzkabel wieder am Netzteil an und alle in Schritt 1 entfernten
Steckverbindungen.
