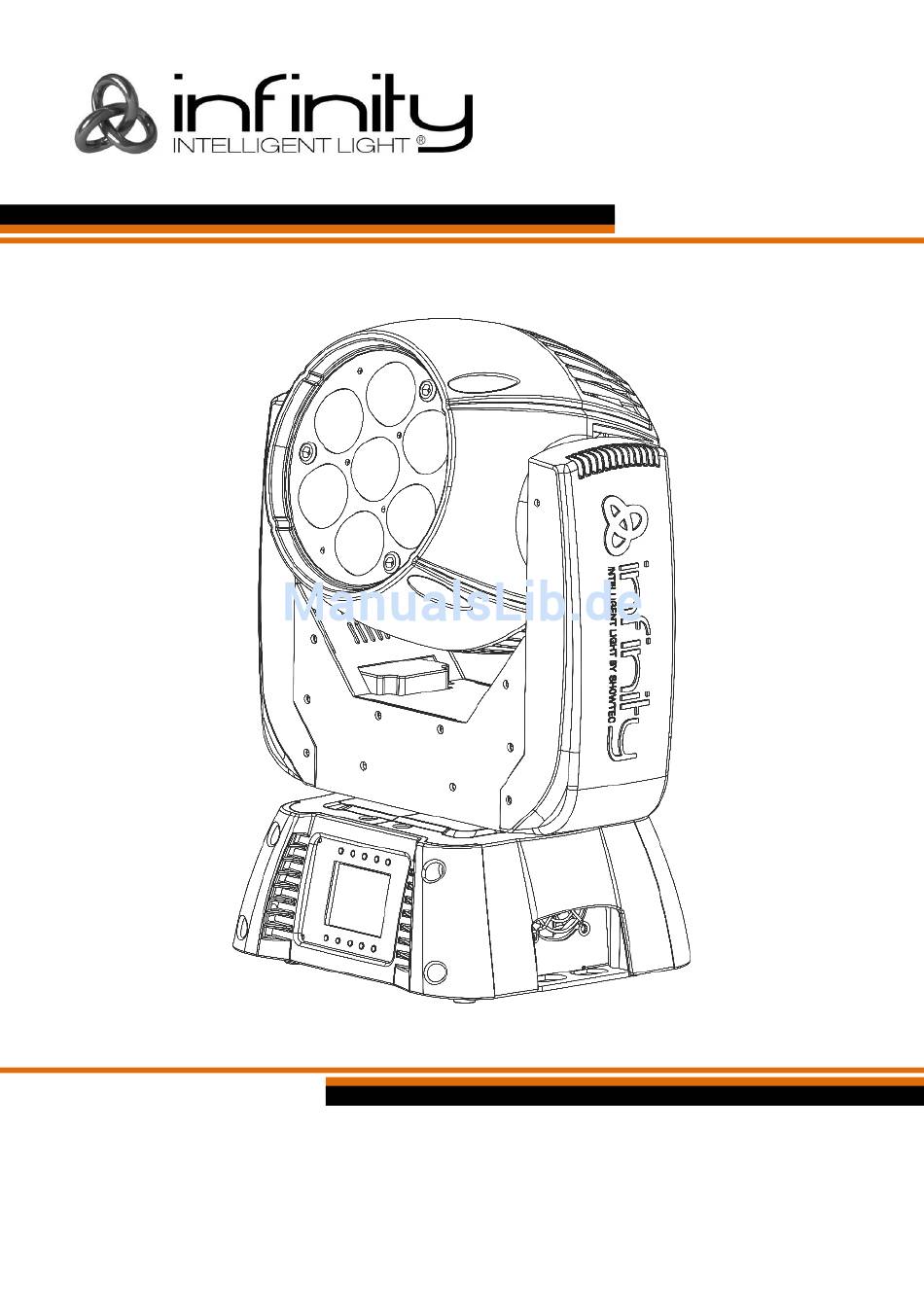

HANDBUCH
DEUTSCH

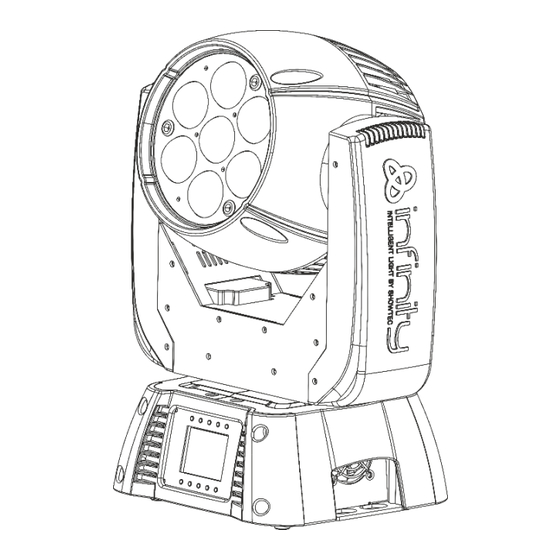

Infinity iW-720 RDM
V1
Bestellnummer: 41524
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Infinity iW-720 RDM V1

  • Seite 1 HANDBUCH DEUTSCH Infinity iW-720 RDM Bestellnummer: 41524 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Inhaltsverzeichnis

    Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................9 Ein Infinity (voreingestellte Programme) ........................ 9 Mehrere Infinitys (Master/Slave-Steuerung) ......................9 Mehrere Infinitys (DMX-Steuerung) ........................10 Verbinden der Geräte ...............................11 Datenverkabelung ..............................11 Bedienfeld ..................................12 Kontrollmodus ................................12...

  • Seite 3: Warnung

    Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang:  Infinity iW-720 RDM mit PowerCON Netzkabel (0,9 m)  1 Halterung zum Anbringen an einem Traversenrahmen  Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach.
  • Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das  Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler.  Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern angebracht werden.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen.  Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann.  Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
  • Seite 6 Infinity iW-720 RDM Der Infinity kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen!

  • Seite 7: Netzanschlüsse

    Infinity iW-720 RDM Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER...

  • Seite 8: Beschreibung Des Geräts

    Infinity iW-720 RDM Beschreibung des Geräts Funktionen Der Infinity iW-720 RDM von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten.  Eingangsspannung: 100-240 V AC  Leistungsaufnahme: 170 W  Lichtquelle: 7 x 20 W 4-in-1 RGBW-LED von Osram ...

  • Seite 9: Rückseite

    HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-720 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.

  • Seite 10: Steuerungsmodi

    Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 19 für mehr Informationen über die voreingestellten Programme.

  • Seite 11: Mehrere Infinitys (Dmx-Steuerung)

    Infinity iW-720 RDM Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 12: Verbinden Der Geräte

    DAP Audio Kabel, 110 Ohm, mit digitaler Signalübertragung. Bestellnummer FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Der Infinity iW-720 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden.

  • Seite 13: Bedienfeld

    Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+29=30 (030) und die DMX-Adresse des dritten Infinity sollte 30+29=59 (059) sein, etc.

  • Seite 14: Menü-Übersicht

    Infinity iW-720 RDM Menü-Übersicht Bestellnummer: 41524...

  • Seite 15: Hauptmenü-Optionen

    Infinity iW-720 RDM Hauptmenü-Optionen DMX-Adresszuweisung Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmenüs Informationsmenü Start Bearbeitungsmenü Down Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen.

  • Seite 16: Bearbeitungsmodus

    Infinity iW-720 RDM 2. Bearbeitungsmodus Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 4 verschiedene Modi auswählen. 03) Wählen Sie den gewünschten Modus mit den Up/Down-Tasten aus: 04) Stellen Sie den Wert des gewünschten Modus dann mit...

  • Seite 17: Voreingestellte Programme

    Infinity iW-720 RDM 05) Einige Menüs haben mehr Optionen als die übliche Yes- und No-Auswahl: Pan Angle (Pan-Winkel): 540°, 360°, 180° Tilt Angle (Tilt-Winkel): 270°, 180°, 90° P/T Speed (P/T-Geschwindigkeit) Fast, Slow (Schnell, langsam) Ventilatoren Auto, Full (Auto, volle Leistung)

  • Seite 18: Testmenü

    Infinity iW-720 RDM 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Modi auswählen. 03) Wählen Sie den gewünschten Modus mit den Up/Down-Tasten aus: 04) Stellen Sie den Wert dann mit zwischen 000 und 255 ein.

  • Seite 19: Dmx-Kanäle

    Infinity iW-720 RDM DMX-Kanäle 29 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
  • Seite 20 Infinity iW-720 RDM Kanal 14 – Rot 3 - Lichtintensität (CH25 und CH26 müssen geöffnet sein 0-255 Rot von 0 – 100% Kanal 15 – Grün 3 - Lichtintensität (CH25 und CH26 müssen geöffnet sein 0-255 Grün von 0 – 100% Kanal 16 –...
  • Seite 21 Infinity iW-720 RDM 95-99 Farbe 19 100-104 Farbe 20 105-109 Farbe 21 110-114 Farbe 22 115-119 Farbe 23 120-124 Farbe 24 125-129 Farbe 25 130-134 Farbe 26 135-139 Farbe 27 140-144 Farbe 28 145-149 Farbe 29 150-154 Farbe 30 155-159...
  • Seite 22 Infinity iW-720 RDM 85-89 Shutter geöffnet 90-104 Stroboskopeffekt 3 (langsam ein & schnell aus), von langsam nach schnell 105-109 Shutter geöffnet 110-124 Stroboskopeffekt 4 (Zufallsfrequenz), von schnell nach langsam 125-129 Shutter geöffnet 130-144 Stroboskopeffekt 5 (Zufallsfrequenz schnell ein & langsam aus), von schnell nach...

  • Seite 23: Kanäle

    Infinity iW-720 RDM Kanal 29 – Voreingestellte Programme; Verwendung mit CH 6 - CH 21 Keine Funktion 8-23 Voreingestelltes Programm 1 24-39 Voreingestelltes Programm 2 40-55 Voreingestelltes Programm 3 56-71 Voreingestelltes Programm 4 72-87 Voreingestelltes Programm 5 88-103 Voreingestelltes Programm 6...
  • Seite 24 Infinity iW-720 RDM Kanal 10 – Mobile Makros (CH12 und CH13 müssen geöffnet sein Verwendung mit CH11 0-15 Keine Funktion 16-31 LED-Programm 1 (keine Bewegung) 32-47 LED-Programm 2 (keine Bewegung) 48-63 LED-Programm 3 (keine Bewegung) 64-79 LED-Programm 4 (keine Bewegung)
  • Seite 25 Infinity iW-720 RDM Kanal 15 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Reserviert 20-24 Reserviert 25-29 Reserviert 30-34 Reserviert 35-39 Reserviert 40-44 Reserviert 45-49 Reserviert 50-54 Pan-Reset nach 3 Sekunden 55-59 Tilt-Reset nach 3 Sekunden 60-64 Zoomreset nach 3 Sekunden...

  • Seite 26: Kanäle

    Infinity iW-720 RDM 14 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
  • Seite 27 Infinity iW-720 RDM Kanal 10 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 11 – Shutter / Stroboskop (Dimmer muss geöffnet sein 0-19 Geschlossen 20-24 Shutter geöffnet 25-64 Stroboskopeffekt 1, von schnell nach langsam 65-69 Shutter geöffnet...
  • Seite 28 Infinity iW-720 RDM 120-124 Langsame Pan/Tilt-Bewegung 125-129 Ventilator, volle Geschwindigkeit 130-134 Ventilator, temperaturgesteuert 135-139 Schnelles Dimmen 140-144 Weiches Dimmen 145-239 Keine Funktion 240-247 XY-Glättung, geöffnet 248-255 XY-Glättung zum Abschalten Kanal 14 – Voreingestellte Programme; Verwendung mit CH4 - CH7 Keine Funktion...

  • Seite 29: Kanaleinstellungen

    Infinity iW-720 RDM Kanaleinstellungen Abb. 06 Bestellnummer: 41524...

  • Seite 30: Wartung

    Infinity iW-720 RDM Wartung Der Infinity iW-720 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch.

  • Seite 31: Ersetzen Des Akkus

    Hinweis: Die GARANTIE für Batterien gilt nur 6 Monate ab Kaufdatum. Wenn Ihr Akku nach dem Aufladen überhaupt nicht funktioniert, nicht richtig funktioniert oder nicht mehr lädt, können Sie einen neuen Akku bestellen. Die Ersatzteilnummer für den Akku der Infinity-Serie lautet: SPCI157 Bestellnummer: 41524...

  • Seite 32: Fehlersuche

    Infinity iW-720 RDM Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden.
  • Seite 33 Infinity iW-720 RDM Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät  eingeschaltet ist und dass die Kabel angeschlossen sind. Hauptsicherung durchgebrannt.  Ersetzen Sie die Sicherung. Der Controller ist nicht  Schließen Sie den Controller an.

  • Seite 34: Technische Daten

    Infinity iW-720 RDM Technische Daten Modell: Showtec Infinity iW-720 RDM Eingangsspannung: 100-240 V AC Leistungsaufnahme: Max. 170 W bei Höchstleistung Sicherung: F5AL / 250V Abmessungen: 197 x 285 x 390 mm (LxBxH) Gewicht: 8 kg Bedienung und Programmierung Signalpol OUT:...
  • Seite 35 Infinity iW-720 RDM Bestellnummer: 41524...
  • Seite 36 ©2017 Infinity...
