Elektronische Zeitschaltuhr Easy
Elektronische Zeitschaltuhr Easy
Best.-Nr. : 1175..
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

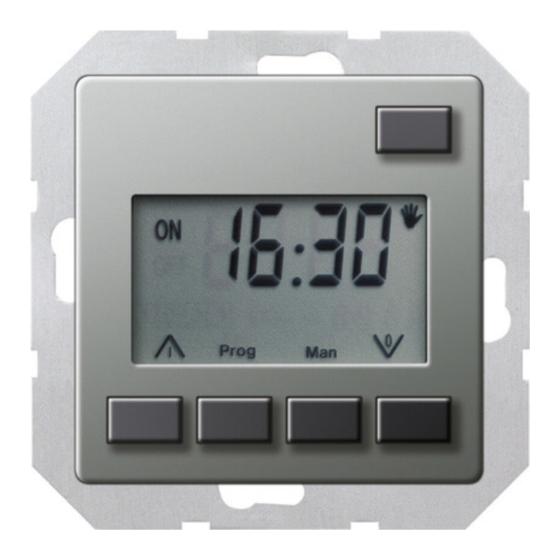

Bild 1: Zeitschaltuhr mit allen Segmenten
(1) Display
(2) Bedientasten
(3) Anzeige b = Automatik-Funktion AUS
(4) Anzeigefeld für aktuelle Uhrzeit
(5) Anzeigefeld für den Zustand des Schaltausganges
(6) Anzeigefeld für nächste Schaltzeit bei Automatik-Funktion, oder Hinweistext beim
Einstellen der Uhrzeit
(7) Speicherplatz der Schaltzeit, nur während der Programmierung sichtbar
(8) Funktionsanzeige zu den Bedientasten
32560422
10860471
14.08.2013
1/6
Werbung
Verwandte Anleitungen für Gira Easy
Inhaltszusammenfassung für Gira Easy
- Seite 1 Elektronische Zeitschaltuhr Easy Elektronische Zeitschaltuhr Easy Best.-Nr. : 1175.. Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
-
Seite 2: Bedienung
Elektronische Zeitschaltuhr Easy Bild 2: Geräteaufbau Zeitschaltuhr (9) Zeitschaltuhr-Einsatz (10) Rahmen (11) Zeitschaltuhr (12) Steckkontakt zum Einsatz 3 Funktion Bestimmungsgemäßer Gebrauch Manuelles und zeitgesteuertes Schalten von Verbrauchern Betrieb mit Zeitschaltuhr-Einsatz Montage auf Zeitschaltuhr-Einsatz Produkteigenschaften Programmierung von je zwei Ein-Schaltzeiten und zwei Aus-Schaltzeiten für die... - Seite 3 Elektronische Zeitschaltuhr Easy Taste Set drücken. Daten für Monat MON und Tag DAY in gleicher Weise einstellen. Uhrzeit und Datum sind gespeichert. Verbraucher einschalten Taste [ drücken. Verbraucher ausschalten Taste ] drücken. i Verbraucher können auch bei aktiver Automatik-Funktion manuell ein- und ausgeschaltet werden.
- Seite 4 Elektronische Zeitschaltuhr Easy Schaltzeit löschen Taste Prog länger 4 Sekunden drücken. Die Ein-Schaltzeit des ersten Speicherplatzes Mo-Fr wird angezeigt. Zu löschende Schaltzeit mit Taste [ oder ] auswählen. Auswahl mit Set bestätigen. Die Stundenanzeige der Schaltzeit blinkt. Tasten [ und ] gleichzeitig länger 4 Sekunden drücken.
- Seite 5 Elektronische Zeitschaltuhr Easy Automatische Sommer-/Winterzeit-Umstellung deaktivieren Im Auslieferungszustand ist die automatische Sommer-/Winterzeit-Umstellung aktiv. Die Zeitschaltuhr stellt die Uhrzeit am letzten März-Sonntag eine Stunde vor auf Sommerzeit und am letzten Oktober-Sonntag zurück auf Winterzeit. Taste [ und Man länger 20 Sekunden drücken.
-
Seite 6: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
