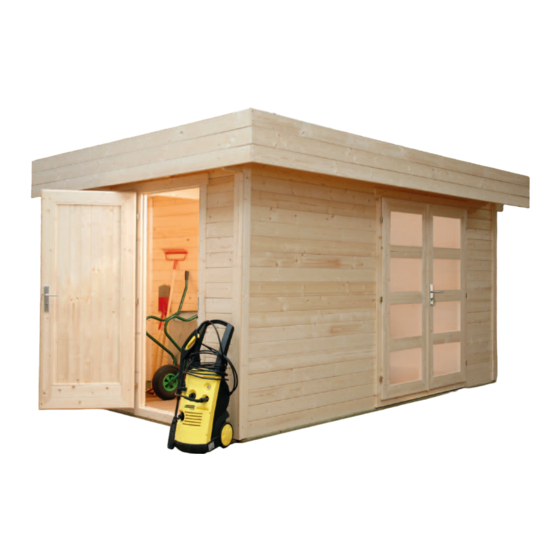

- Seite 1 AUFBAUANLEITUNG Varianta 28/2-Raum mit Terrasse 28 / 40 mm Kombihaus Kalle 28 mm Kontroll-Nummer: 12. November 2015, 3:33 nachm. Technische Änderungen, Druckfehler und Irrtümer vorbehalten...
- Seite 2 Fundament Varianta 28/2-Raum und Kombihaus Kalle Ein gutes Fundament ist das wichtigste Detail, um die Sicherheit und Dauerhaftigkeit Ihres Gartenhauses zu garantieren. Nur ein komplett in der Waage stehendes und rechtwinklig verarbeitetes Fundament garantiert eine problemlose Montage sowie Langlebigkeit Ihres Gartenhauses. Speziell für die Passgenauigkeit der Fenster und Türen ist dies sehr wichtig.
-
Seite 3: Vorbereitung Der Einzelteile Varianta 28/2-Raum Und Kombihaus Kalle
Vorbereitung der Einzelteile Varianta 28/2-Raum und Kombihaus Kalle Sortieren Sie die Komponenten nach den einzelnen Wandplänen (siehe technische Daten) und platzieren Sie die Komponenten an den einzelnen Hauswänden in der Reihenfolge der Montage. ACHTUNG: Niemals die Komponenten auf Gras oder feuchtem Untergrund lagern. -
Seite 4: Fundamentbalken Und Innen- /Außenrahmen
Fundamentbalken und Innen- /Außenrahmen Varianta 28/2-Raum und Kombihaus Kalle 3. Fundamentbalken Innenrahmen (Holzschraube 5 x 90 mm HS1) 4. Fundamentbalken Außenrahmen (Holzschraube 4 x 60 HS2) 3. - 4. Bodenrahmen (Fundamentbalken) Der Bodenrahmen des Hauses muss mit der Wasserwaage austarriert werden, so dass die weitere Montage des Hauses ohne Probleme erfolgen kann. - Seite 5 Vorbereitung der Einzelteile Varianta 28/2-Raum und Kombihaus Kalle 5. Bohlenreihe (Holzschraube 4 x 60 HS2) 6. Fußboden (Drahtstift 2,5 x 50 DS1) 5. Erste Bohlenreihe Installieren Sie die Wände gemäß den Wandplänen (siehe technische Daten). Erste Reihe Blockbohlen fixie- ren Sie mit Schrauben an den Fundamentbalken. Wir empfehlen, dass Sie für Schrauben Löcher vorbohren.
- Seite 6 Eckpfosten Varianta 28/2-Raum und Kombihaus Kalle 7. Eckpfosten (Holzschraube 4 x 60 HS2) 7. Eckpfosten Nach der Montage des Fußbodens platzieren Sie die Eckpfosten bitte in den jeweiligen Ecken und verbinden diese mittels den mitgelieferten Schrauben mit der ersten Reihe Blockbohlen. Stellen Sie sicher, dass die Eckpfosten im rechten Winkel zu den Fußbodenbrettern montiert werden.
-
Seite 7: Wandmontage Varianta 28/2-Raum Und Kombihaus Kalle
Wandmontage Varianta 28/2-Raum und Kombihaus Kalle 8. Wandmontage (Holzschraube 4 x 60 HS2) 8. Wandmontage Setzen Sie die Montage nun fort, indem Sie die einzelnen Blockbohlen, wenn nötig mittels Schlagklotz und Hammer, fest ineinander schlagen. Stellen Sie nach der Montage jeder Blockbohlenreihe sicher, dass die Bohlen im rechten Winkel zu den Eckpfosten montiert wurden. -
Seite 8: Tür Und Fenster
Tür und Fenster Varianta 28/2-Raum und Kombihaus Kalle 9. Tür und Fenster (Holzschraube 4 x 60 HS2) 9. Türrahmen, Tür- und Fensterinstallation Bei der Doppeltür wird der Türrahmen aus transporttechnischen Gründen immer in mehreren Teilen geliefert und wird durch den Kunden in Eigenregie montiert. Um dies durchzuführen, legen Sie bite die vier Einzeltei- le aneinander (siehe Detailzeichnung auf der nächsten Seite) und verschrauben diese dann miteinander. -
Seite 9: Wand- Und Giebelmontage
Wand- und Giebelmontage Varianta 28/2-Raum und Kombihaus Kalle 10. Wand- und Giebelmontage (Holz- schraube 4 x 60 HS2) Detailzeichnung 10. Wand- und Giebelmontage Nach der Tür- und Fensterinstallation beenden Sie die Montage der Wände und montieren die Giebel. Bitte stellen Sie nach Montage jeder Blockbohlenreihe sicher, dass die Höhe jeder Wand identisch ist. - Seite 10 Zwischenwand Varianta 28/2-Raum und Kombihaus Kalle 11. Zwischenwand (Holzschraube 4 x 60 HS2) 12. Zwischenwand (Holzschraube 4 x 60 HS2) 11. / 12. Zwischenwand Die Pfosten (EP 1 und EP 2) zur Montage der Innenwand müssen nun mittels der im Lieferumfang enthaltenen Schrauben (HS 2) an der Vorder- (EP 1) und Rückwand (EP 2) montiert werden.
-
Seite 11: Dachpfetten Und Deckleisten Varianta 28/2-Raum Und Kombihaus Kalle
Dachpfetten und Deckleisten Varianta 28/2-Raum und Kombihaus Kalle 13. Dachpfetten (Holzschraube 5 x 120 HS3) 14. Deckleisten (Holzschraube 3 x 35 HS4) 13. Dachpfetten Montieren Sie die Dachsparren so, dass sie ordnungsgemäß an den beiden Giebelwänden sowie der Zwischenwand mittels der im Lieferumfang enthaltenen Schrauben (HS 3) wenn möglich im 45° Winkel fixiert werden. -
Seite 12: Dachstütze Und Deckleiste
Dachstütze und Deckleiste Varianta 28/2-Raum und Kombihaus Kalle 15. Dachstützen (Holzschraube 5 x 90 HS1) 16. Deckleisten Zwischenwand (Holzschraube 3 x 35 HS4) 15. Dachstützen Nun montieren Sie bitte die Dachstützen DS mittels der im Lieferumfang enthaltenen Schrauben HS 1. Die Dachstützen werden von innen doppelt verschraubt. -
Seite 13: Dachbretter Und Giebelleisten Varianta 28/2-Raum Und Kombihaus Kalle
Dachbretter und Giebelleisten Varianta 28/2-Raum und Kombihaus Kalle 18. Dachbretter (Drahtstift 2,1 x 50 DS1) 18. Dachbretter Wenn Sie die Dachbretter montieren, nutzen Sie bitte eine stabile Leiter. Montieren Sie die Dachbretter (DB) mittels der im Lieferumfang enthaltenen Nägel (DS 1). An der Vorderwand befestigen Sie die Dachbretter bitte auf einer Linie mit den Dachstützen.
