Silverlab MLP-4000 Anleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Silverlab MLP-4000

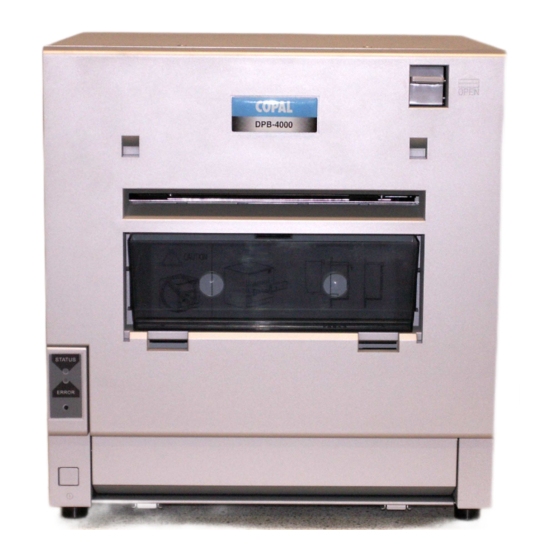

- Seite 1 Anleitung Drucker MLP-4000 (Copal DPB-4000)
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Technische Daten Erste Schritte zu Inbetriebnahme Wechsel von Papier und Farbfolie Kalibrierung Regelmäßige Wartungsarbeiten Wichtige Hinweise Support Stand: 30.04.2007... -
Seite 3: Technische Daten
Technische Daten: Typ: Copal DPB-4000 Thermosublimationsdrucker Druckmethode: Dye Diffusion Thermal Transfer 600 dpi Papiertyp: Papierrolle Druckgrößen: 20 x 30 mm, 20 x 25 mm Kapazität: ca. 165 Fotos bei 20 x 30 Druckzeit: ca. 40 Sek. / Foto 20 x 30 Buffer Speicher: 32 MB (ca. -
Seite 4: Erste Schritte Zu Inbetriebnahme
Erste Schritte zur Inbetriebnahme Originalschachtel Schaumstoffblock, inneren des Druckers finden, bitte unbedingt aufheben. Nur so lässt sich ein späterer Transport ohne Beschädigungen am Gerät gewährleisten. Auf der Rückseite des Druckers finden Sie die Anschlüsse für das Strom- und USB-Kabel. - Seite 5 Links unten am Drucker finden Sie den Ein/Aus-Schalter. Wenn Sie an Ihrem PC den Drucker anschließen, wird dieser normalerweise automatisch erkannt und kann installiert werden. Die Treiber-CD ist dem Drucker beigelegt. Der Drucker kann nur unter Windows XP oder 2000 betrieben werden.
-
Seite 6: Auswechseln Von Papier Und Farbfolie
Auswechseln von Papier und Farbfolie Gehen Sie zum Wechsel des Verbrauchsmaterial wie folgt vor: 1. Drucker ausschalten. 2. Auffangschale für Bilder abnehmen. 3. Schnipselkassette herausnehmen, ausleeren und wieder einstecken. 4. Druckerklappe öffnen: Hebel nach oben ziehen, Klappe nach vorne und unten vorsichtig wegklappen (nicht einfach nach unten fallen lassen). - Seite 7 6. Der Anfang des neuen Papiers sollte oben über der Papierrolle nach vorne schauen. Der Teil des Papierrollenhalters mit der pinken Halterung sollte sich links befinden, der Teil mit dem weißen Zahnrad rechts. 7. Stecken Sie Papierrollenhalter und Papier fest zusammen. An der pinken Halterung befindet sich zwei grüne Knöpfe.
- Seite 8 8. Legen Sie nun die Papierrolle ein. Pinke Seite der Papierrolle links in die pinke Halterung, weiße Seite der Papierrolle rechts in die weiße Halterung. Der Anfang des Papiers sollte oben über der Papierrolle nach vorne schauen (siehe auch 6.). 9.
- Seite 9 10. Führen Sie das Papier weiter bis es unten in den Aussparungen erscheint.
- Seite 10 11. Bei der Folie gehört die Rolle mit den weißen Enden in die obere (ebenfalls weiße) Halterung, die Seite mit der schwarzen Halterung in die untere Halterung. Setzen Sie die Seite der Folierolle zuerst auf der linken Rollenhalterung (der mit der Feder) ein.
-
Seite 11: Kalibrierung
Kalibrierung Im Druckertreiber können Sie den Drucker noch hinsichtlich Farben, Helligkeit, Kontrast und Schärfe auf Ihre Ansprüche anpassen. Sie finden die Kalibrierung unter „Start“ – Einstellungen – Drucker und Faxgeräte. Klicken Sie hier den COPAL DPB-4000 an und gehen Sie auf „Druckereigenschaften auswählen“ – „Color correction“. -
Seite 12: Regelmäßige Wartungsarbeiten
Regelmäßige Wartungsarbeiten Um den fehlerfreien Betrieb des Druckers zu gewährleisten, muss dieser regelmäßig gereinigt werden. Beim Reinigen sollte der Drucker ausgeschaltet sein und es dürfen sich weder Papier noch Folie im Gerät befinden. Es bietet sich daher an, beim Papierwechsel auch gleich die Reinigung durchzuführen. - Seite 13 Walzen: Regelmäßig ca. alle 3 - 4 Wochen (oder beim Wechsel des Verbrauchsmaterial) bitte die Rollen im Papierfach mit Reinigungsmittel (Industriealkohol - erhältlich in jeder Apotheke) leicht abwischen. Verwenden Sie hierzu einen sauberen, fusselfreien Lappen (am besten Microfaser). Dazu muss die Schutzabdeckung der Rollen entfernt werden. Ziehen Sie einfach an den beiden schwarzen Knöpfen an der Seite der Abdeckung.
- Seite 14 Die Schutzabdeckung für die Rollen können Sie am besten wieder befestigen, in dem Sie die beiden schwarzen Knöpfe an den Löchern richtig positionieren, dann die Abdeckung in der Mitte andrücken (so dass die beiden Knöpfe in den Löchern einrasten). Nun nur noch auf die schwarzen Knöpfe drücken, damit diese komplett einrasten.
-
Seite 15: Wichtige Hinweise
Wichtige Hinweise: • Es empfiehlt sich das Verpackungsmaterial des Druckers aufzuheben. Wenn ein Gerät bei einem Defekt oder zur Wartung eingeschickt werden muss, ist es auf dem Transport besser geschützt. Siehe Seite 4. • Drucker niemals ohne Transportsicherung transportieren. Siehe Seite 4. •... -
Seite 16: Support
Bei Fragen erreichen Sie hier unser Team (Montag bis Freitag 9:00 – 12:00 Uhr und 13:00 bis 17:00 Uhr): Telefon: 08 51 49 07 2 44 Fax: 08 51 8 51 68 5 19 Email: support@silverlab-solutions.de Silverlab Solutions GmbH -Niederlassung Passau- Am Mollnhof 2 D-94036 Passau...
