Licht-Management
825 576 03
Stand: Feb-06
Bedienungsanleitung für
Dali-Potentiometer UP
1. Gefahrenhinweise
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft ausgeführt werden, dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät
oder der Last freischalten (Sicherungsautomat ausschalten).
Nicht zum Freischalten geeignet.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
2. Funktion
Das DALI Potentiometer dient der Helligkeitseinstellung für Elektronische
Vorschalt-Geräte (EVG) mit DALI-Schnittstelle (DALI-Teilnehmer). Es
können bis zu 64 DALI-Teilnehmer von mehreren parallel
angeschlossenen DALI-Potentiometern aus gesteuert werden. Das DALI
Potentiometer ist für die Kombination mit anderen DALI-Sensoren oder -
Zentralen nicht geeignet.
Zur Erzeugung der DALI-Spannung wird eine Spannungsversorgung
benötigt, welche den DALI-Spezifikationen (DIN IEC 60929) entspricht
(z. B. von Helvar oder Philips). Bei der Auswahl der DALI-
Spannungsversorgung, ist die Anzahl der DALI-Teilnehmer und DALI
Potentiometer zu berücksichtigen.
3. Bedienung
Mit Drücken des Bedienknopfes schalten Sie die Beleuchtung EIN und
AUS. Durch Drehen verändern Sie die Helligkeit.
Die Bedienung kann von allen Bedienstellen aus erfolgen und gilt für alle
angeschlossenen DALI-Teilnehmer (Broadcast). Dabei übernehmen die
EVG immer den Wert des gerade bedienten Potentiometers. Zu Beginn
der Bedienung kann es daher zu einem Helligkeitssprung kommen.

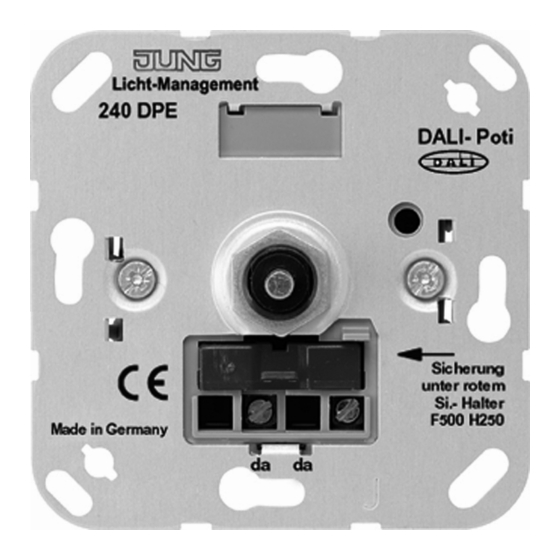

Dali-Potentiometer
Art.-Nr.: 240 DPE
Werbung
Inhaltszusammenfassung für Jung 240 DPE
- Seite 1 Licht-Management Dali-Potentiometer Art.-Nr.: 240 DPE Bedienungsanleitung für Dali-Potentiometer UP 1. Gefahrenhinweise Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden, dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät oder der Last freischalten (Sicherungsautomat ausschalten).
- Seite 2 Dali-Potentiometer Art.-Nr.: 240 DPE Hinweise für Netzspannungausfall: • Nach Netzspannungswiederkehr wird Schaltzustand und Helligkeit entsprechend der Potentiometer-Stellung des zuletzt geschalteten Potentiometers wiederhergestellt. • Bei kurzeitigen Spannungsausfällen oder Betrieb an mehreren Phasen kann dies bis zu 30 Sekunden dauern. In diesem Zeitraum wird ein im DALI-EVG hinterlegter Wert (PowerON-Level) aufgerufen.
- Seite 3 Dali-Potentiometer Art.-Nr.: 240 DPE • Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE- Bestimmungen für 250 V-Leitungen (Steuerspannung basisisoliert). • Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung z.B. NYM J 5 x 1,5 verlegt werden. • Die angeschlossenen DALI-Teilnehmer dürfen an unterschiedlichen Phasen betrieben werden.
- Seite 4 6. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
