Quicklinks

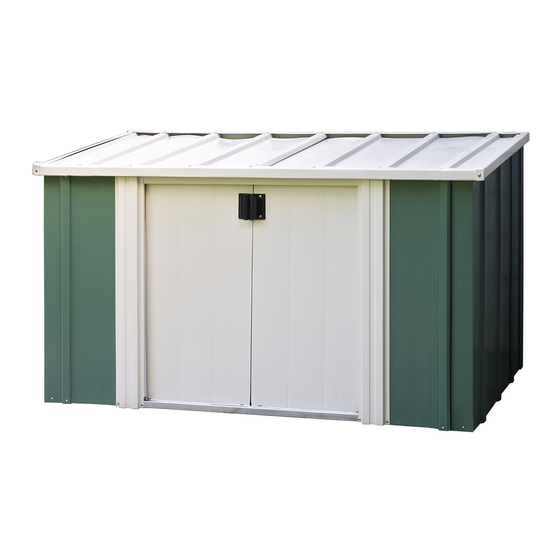

717581117
Pflege- &
Montageanleitung
Modell Nr.
Bodenabmessungen
68 1/4" x 35 3/4"
173,4 cm x 90,8 cm
ABMESSUNGEN
†
Ungefähre
Lagerfl äche
Größe
6' x 3'
15 Sq. Ft. 44 Cu. Ft.
2
1,7 m x 0,8 m
1,4 m
* Detaillierte Sicherheitsinformationen im Inneren.
NB63
†
Angaben auf ganze Fuß gerundet
Außenabmessungen
(Dachkante zu Dachkante)
Breite
Tiefe
67"
36 1/4"
1,2 m 3
170,2 cm
92,1 cm
A
NB63EU
Innenabmessungen
(Wand zu Wand)
Höhe
Breite
Tiefe
36 1/4"
65 1/2"
33"
92,1 cm
166,4 cm
83,8 cm
www.arrowsheds.com
A
NG63
6' x 3'
Vorsicht
Scharfe Kanten
Zur
Verringerung
der
V e r l e t z u n g s g e f a h r
müssen stets Handschuhe
getragen werden!
Türöffnung
Höhe
Breite
35"
31 7/8
88,9 cm
81,0 cm
GE-01DF
A
Nenngröße
Höhe
32 3/8"
82,2 cm
Werbung
Verwandte Anleitungen für Arrow Storage Products NB63EU A
Inhaltszusammenfassung für Arrow Storage Products NB63EU A
- Seite 1 GE-01DF 717581117 Pflege- & Montageanleitung www.arrowsheds.com NB63 Modell Nr. NB63EU NG63 6’ x 3’ Nenngröße Vorsicht Bodenabmessungen 68 1/4” x 35 3/4” Scharfe Kanten 173,4 cm x 90,8 cm Verringerung V e r l e t z u n g s g e f a h r müssen stets Handschuhe getragen werden! ABMESSUNGEN...
-
Seite 2: Scharfe Kanten
GE-02D BEVOR SIE MIT DER MONTAGE BEGINNEN... Die Sicherheitsmaßnahmen MÜSSEN jederzeit befolgt werden, während Ihr Geräteschuppen aufgestellt wird! Scharfe Kanten •Verschiedene Teile Ihres Geräteschuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten. Bitte tragen Sie Arbeitshandschuhe, Schutzbrille und langärmelige Kleidung, wenn Sie Ihren Geräteschuppen montieren oder instand halten. - Seite 3 TEILELISTE... GE-03D Lfd. Art.- Bezeichnung Menge 65103 Sechskantmutter (#8-32) Hex. 11/32 Phillips n 65923 Maschinenschraube (#8-32 x 3/8) (10 mm) 65958 Lange Maschinenschraube (#8-32 x 7/8) (22 mm) 65004 Blechschraube (#8AB x 5/16) (8 mm) 65900A Schwarze Blechschraube (#10B x 1/2) (13 mm) 66646 Unterlegscheiben Phillips n...
- Seite 4 TEILELISTE... GE-04D Lfd. Art.- Ausgewählte Endansichten nach Lfd. Nr. Bezeichnung Menge 10499 Horizontale Türversteifung 9747 Rückwand 9748 Eckblech hinten Lackiert Unlackiert Unlackiert 9749 Eckblech vorne 10674 Dachblech rechts 9751 Dachabschlussblech 9752 Bodenrahmen hinten 9753 Bodenrahmen Seite Unlackiert Unlackiert Lackiert 9754 Bodenrahmen vorne 9755 Türlaufschienenwinkel...
- Seite 5 MONTAGE NACH LFD. NR. GE-05D...
- Seite 6 Schritt 1 GE-06D Für diese Seite brauchen Sie: • 9755 Türlaufschienenwinkel (1) • 9754 Bodenrahmen vorne • 9752 Bodenrahmen hinten • 9753 Bodenrahmen Seite • 6481 Eckblech (MENGE: 13) Verbinden Sie den unteren Türlaufschienenwinkel mit Maschinenschrauben und Muttern wie gezeigt mit dem Bodenrahmen vorne.
- Seite 7 GE-07D Für diese Seite brauchen Sie: • 9747 Rückwand • 9748 Eckblech hinten • 9749 Eckblech vorne (MENGE: 22) (MENGE: 10) Verwenden für alle Maschinenschrauben Blechschrauben auf lackierten 9748 Teilen Unterlegscheiben. 9747 9748 9747 Die Bleche überlappen sich wie links abgebildet.
- Seite 8 Schritt 2 GE-08D Für diese Seite brauchen Sie: • 9757 Rückwandwinkel • 9764 Dachaufnahme hinten (1) • 66609 Scharnier • 9756 Türlaufschiene • 66769 Türgleiter (MENGE: 18) (MENGE: 10) (MENGE: 10) • 9760 Türpfosten (MENGE: 2) 9764 Montieren Sie Rückwandwinkel, Scharniere und Dachaufnahme hinten wie abgebildet mit Maschinenschrauben und Muttern.
- Seite 9 GE-09D • 9758 Seitenwandaufnahme rechts oben (1) Für diese Seite brauchen Sie: • 9759 Seitenwandaufnahme links oben • 10674 Dachblech rechts • 80047 Dachblech links • 9751 Dachabschlussblech (MENGE: 4) (MENGE: 4) (MENGE: 24) • 9763 Dachaufnahme vorne Positionieren Sie die Seitenwandaufnahme links und rechts wie abgebildet und schrauben Sie sie mit Blechschrauben an den Wänden fest.
- Seite 10 Schritt 3 GE-10D Für diese Seite brauchen Sie: • 9765 Dachaufnahme links • 9766 Dachaufnahme rechts • 7022 Winkelblech (MENGE: 2) (MENGE: 4) Befestigen Sie das Winkelblech wie abgebildet mit Maschinenschrauben und Muttern an der Dachaufnahme links. Biegen Sie die Laschen an beiden Enden der Dachaufnahme links 7022 und rechts wie abgebildet.
- Seite 11 GE-11D Für diese Seite brauchen Sie: • 9768 Diagonale Dachversteifung Halten Sie beim Einschrauben • 9767 Dachstütze der langen Maschinenschraube diagonalen Dachversteifungen (MENGE: 4) zunächst die Mutter mit Ihrem Finger gegen die Rückseite des Lochs und drehen Sie dann die Maschinenschraube in die Mutter. So geht es einfacher.
- Seite 12 Schritt 4 GE-12D Für diese Seite brauchen Sie: • 66776 Schaumstoff-Dichtungsband (1) (MENGE: 1) Heben Sie als Nächstes das freie Ende der Dachstütze an seinen Platz und befestigen Sie es wie abgebildet mit einer Maschinenschraube und zwei Muttern am Winkelblech. Kontern Sie die erste Mutter mit der zweiten.
- Seite 13 GE-13D Für diese Seite brauchen Sie: • 10670 Dachverriegelungsklammer (1) (MENGE: 2) 10670 Befestigen Sie als Nächstes die Dachverriegelungsklammer wie abgebildet mit Maschinenschrauben und Muttern am Dach. Vergewissern Sie sich, dass die Klammer wie abgebildet montiert wird.
- Seite 14 Schritt 5 GE-14D Für diese Seite brauchen Sie: • 10676 Rechte Türhälfte • 80049 Linke Türhälfte • 10499 Horizontale Türversteifung • 10672 Türriegel • 66045 Türgriff (MENGE: 4) (MENGE: 8) (MENGE: 4) • 66382 Türführung Stecken Sie noch KEINE Schrauben durch die oberste Lochreihe.
- Seite 15 GE-15D Die untere Türführung sollte wie oben abgebildet an der Tür montiert werden. 80049 10676 TÜR GEÖFFNET Der Riegel und sein Gegenstück sollten wie TÜR GESCHLOSSEN abgebildet ineinandergreifen, wenn die linke Türhälfte geschlossen wird. Falls sie nicht fl uchten, lösen Sie die Maschinenschrauben, mit denen sie befestigt sind, und verschieben Sie sie solange, bis sie fl...
- Seite 16 GE-16D Außenpfl ege: Damit Sie lange Freude an Ihrem Geräteschuppen haben, sollten die Außenfl ächen gereinigt und gewachst werden. Wir empfehlen, sie mit einer milden Seifenlauge abzuwaschen. Reinigen Sie Ihren Geräteschuppen NICHT mit Hochdruckreinigern. Wenn Sie in einem Klima mit hoher Luftfeuchtigkeit oder in einer Küstenregion wohnen, empfehlen wir Ihnen dringend, regelmäßig ein Autowachs zum Aufsprühen zu verwenden.
