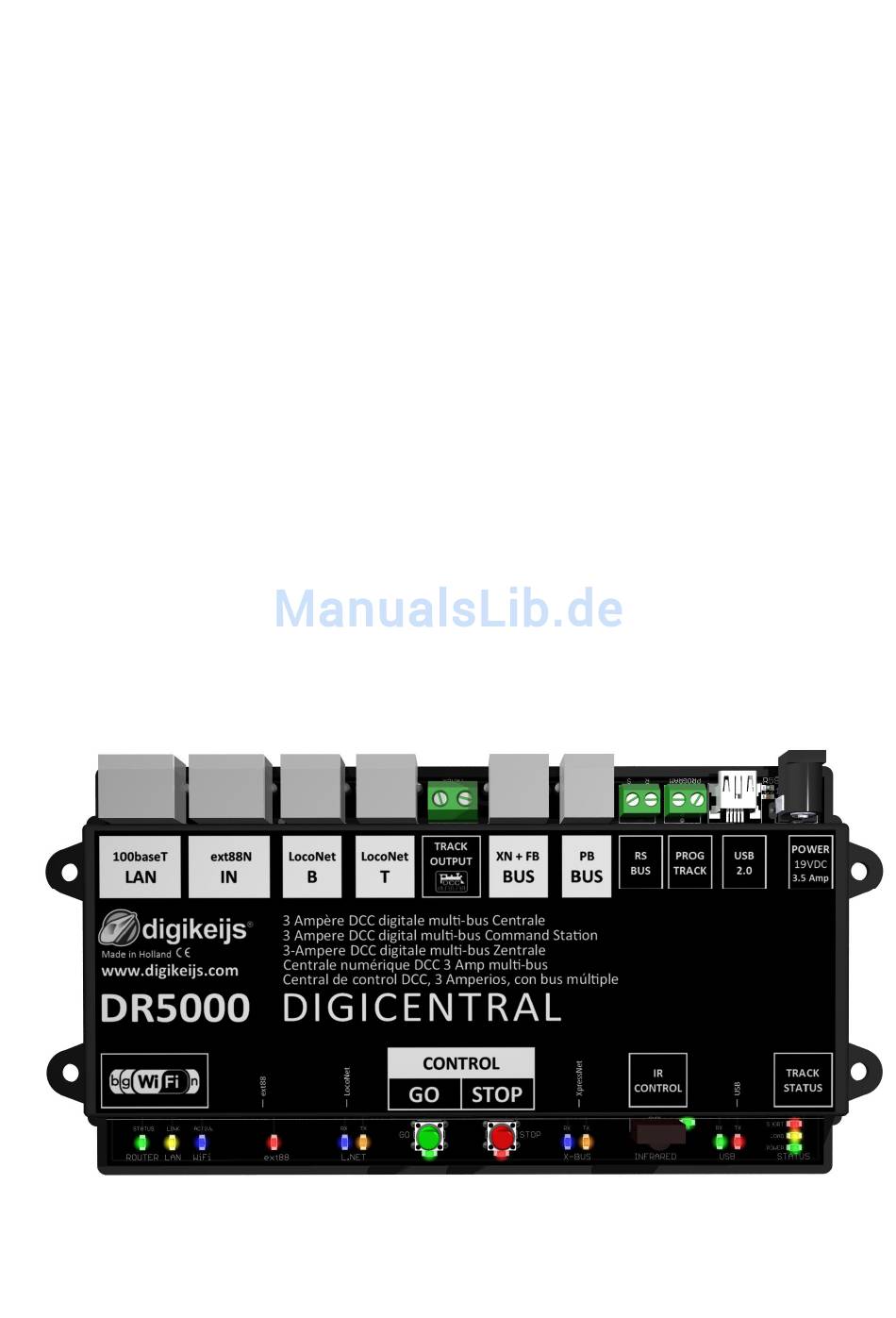

2.3 Hardwareübersicht
1 ist LAN-Verbindung (100 MBit)
2 S88-N Anschluss
3 LocoNet® B-Anschluss (LocoNet-Booster)
4 LocoNet® T-Anschluss (LocoNet-Geräte)
5 Spurausgang
6 Rückkopplungsbus (XBus® & R-Bus®)Fig.
7 Booster Bus (B-Bus®)
8 RS-Bus®
9 Programmierspur
10 USB-Anschluss
11 Netzanschluss
12 Aktivitäten verfolgen
13 USB-Aktivität
14 Infrarotempfänger
15 XpressNet®-Aktivitäten
16 STOP-Taster (keine Spurspannung)
17 START-Taste (Spurspannung an)
18 LocoNet®-Aktivitäten
19 S88-N-Aktivität
20 Wi-Fi-Aktivität
21 LAN-Aktivität
22 Routeraktivität
1 2 3 4 5 6 7 8 9 10 11
22 21 20 18 17 16 15 14 13 12
19
