- Seite 1 OC7053-T_2704 DIGITALTIMER OC7053-T BETRIEBSANLEITUNG ORBIT CONTROLS AG Zürcherstrasse 137 CH-8952 Schlieren/ZH Tel: + 41 44 730 2753 Fax: + 41 44 730 2783 info@orbitcontrols.ch www:orbitcontrols.ch...
-
Seite 2: Technische Daten

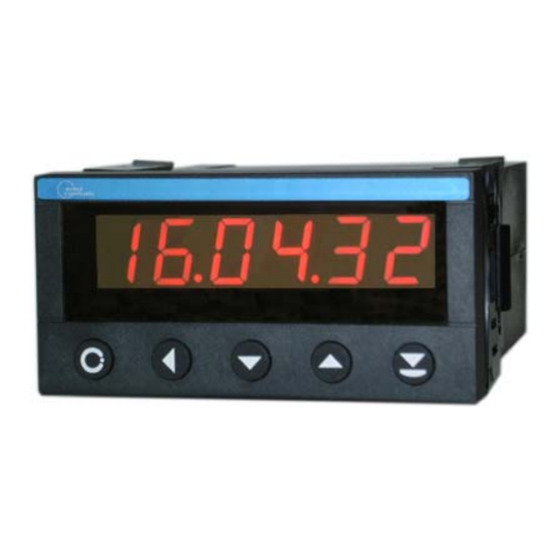

Uhrzeit, Wochentag und Datum Relaisausgang 5A-230VAC Tages-, Wochen- und Monatsprogramm RTC-Real Time Clock Versorgung 115/230VAC oder 9-36VDC Modell OC7053-T ist ein programmierbarer Timer Drei Modi können gewählt werden: mit einer sechsstelligen Digitalanzeige. Das Gerät Tagesablauf: Die gewählten Schaltvorgänge verfügt über einen quarzgesteuerten, werden täglich wiederholt. - Seite 3 Datum (03.04.07 für 3. April 2007). Nach 1 Sek. übergeht das Display in den Uhrzeit-Messmodus. SCHALTMODI Der Timer OC7053-T erlaubt der folgende Schaltmodi: TAGESABLAUF: Ein- und Ausschalten an frei gewählten Zeiten täglich. WOCHENABLAUF: Ein- und Ausschalten an frei gewählten Zeiten und Wochentagen.
- Seite 4 BEISPIELE der EINSTELLUNGEN TAGESABLAUF Beispiel: Schalten Täglich zu gleichen Zeiten Einschalten Ausschalten 08:00:00 09:30:00 11:30:00 12:45:00 18:32:00 23:35:00 Taste Anzeige Bechreibung MENU tAG 01 Erste Einschaltzeit ON Ldi Wahl mit UP oder DOWN. Relais wird eingeschaltet MENU tinE 01 Zeiteingabe für das Einschalten 08.00.00 8 Uhr MENU...
- Seite 5 WOCHENABLAUF Beispiel: Einschalten Ausschalten Dienstag 8:00:00 Dienstag 9:30:00 Dienstag 17:15:00 Mittwoch 8:30:0 Taste Anzeige Bechreibung MENU tAG 01 Erster Einschaltzeit On 7dS Wahl mit UP oder DOWN. Relais wird eingeschaltet (7 Tage Modus) MENU tinE 01 Einschaltzeit 08.00.00 8Uhr MENU dAY 01 Erster Schalttag Wahl des Tages mit UP oder DOWN - Dienstag, zweiter Wochentag...
- Seite 6 JAHRESABLAUF Beispiel: Einschalten am 3.4 2007 um 17:40, ausschalten am 5.4.2007 um 19:40 Taste Anzeige Bechreibung MENU tAG 01 Erster Schaltvorgang ON OnE Wahl mit UP oder DOWN. Relais wird eingeschaltet - Datummodus MENU tinE 01 Einschaltzeit 17.40.00 17Uhr 40Min. MENU dAtE 01 Einschaltdatum...
-
Seite 7: Burst Test Und Empfohlene Erdung
BURST TEST und EMPFOHLENE ERDUNG Tester: Burst-Surge Generator HILO, Modell CE-Tester E.U.T.: OC7053-T, SN: 270315-0, Versorgung 230VA Mode: On Ldi, OFFLdi Anzeige: Uhrzeit am Schaltpunkt On-OFF Test Konditionen Burst Set-up Frequency: 5kHz Polarity: +, -, ± Duration: 15 mS Period:...
