Inhaltszusammenfassung für Tetra MTM700
- Seite 1 MTM700 TETRA Mobile Terminal Basic User Guide POLICE RESCUE 1 6866537D44-O...
-
Seite 3: Inhaltsverzeichnis
Einschalten mit aktivierter Sendesperre ....15 Entsperren des MTM700 ......16 Auswahl von Trunking-Modus (TMO) oder Direkt-Modus (DMO) . - Seite 4 Rufe (Einzel- und Telefonrufe) ....20 Einzelruf ........20 Einen Einzelruf im Wechselsprechverkehr einleiten .
-
Seite 5: Sicherheitshinweise
Das Heft erhalten Sie zusammen mit Ihrem MTM700. Vorsicht! ACHTUNG! In Erfüllung der ICNIRP-Vorschriften für Funkfrequenzstrahlung ist das MTM700 nur für den beruflichen Gebrauch bestimmt. Um die Einhaltung der Belastungsgrenzen im Umgang mit Funkfrequenzstrahlung zu gewährleisten, lesen Sie bitte die im Heft über Produktsicherheit und Funkfrequenzstrahlung (Motorola- Veröffentlichung Teile-Nr. -
Seite 6: Mtm700 Allgemeine Informationen

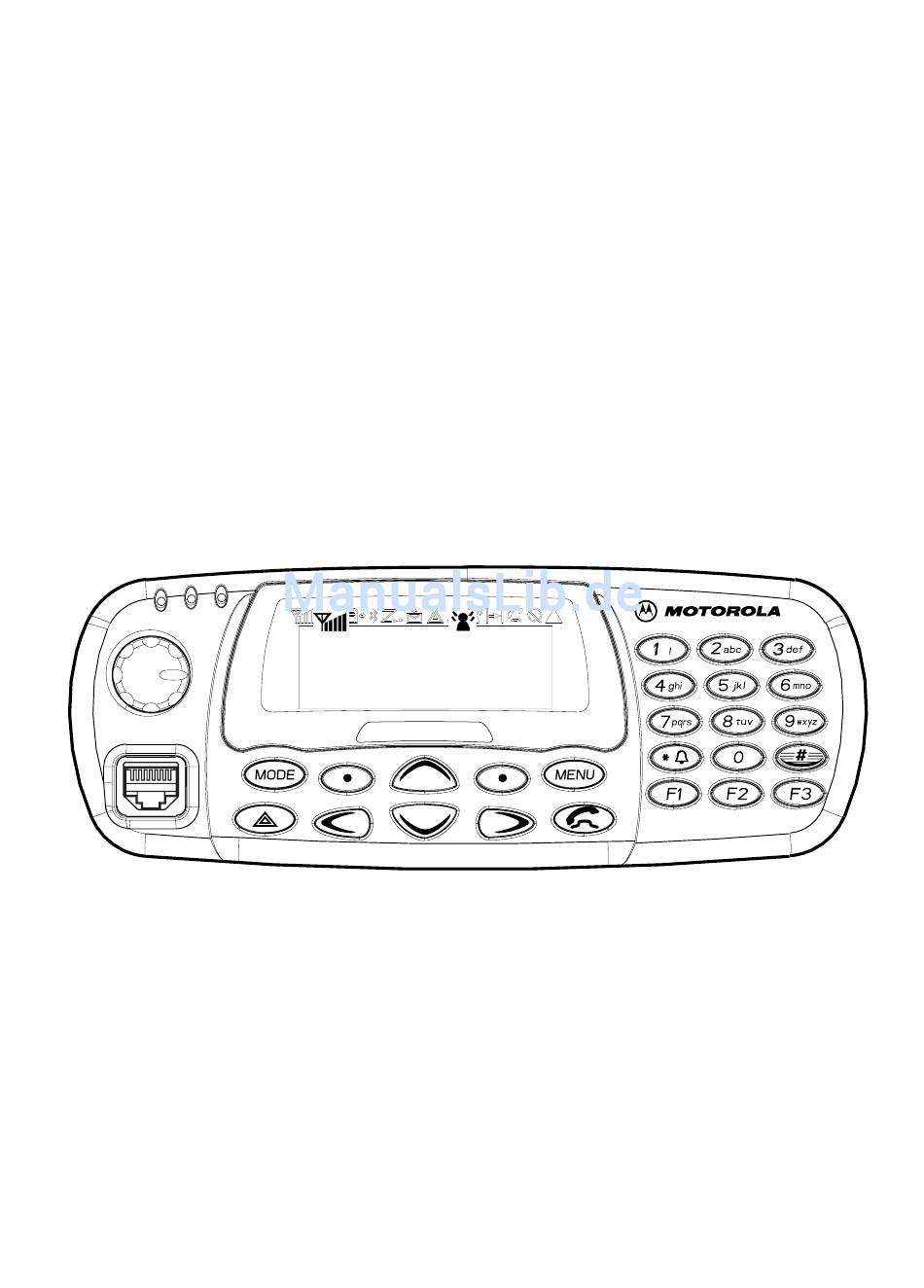

Die unten angegebenen Nummern beziehen sich auf die Abbildung auf der vorderen Umschlaginnenseite. Beschreibung Nummer Ein-Aus-Taste Zum Ein-/Ausschalten des MTM700 (drücken und gedrückt halten). LED (Anzeige) Alphanumerische Anzeige mit Hintergrundbeleuchtung zur Darstellung von bis zu vier Zeilen mit jeweils bis zu 14 Zeichen oder Stellen pro Zeile. - Seite 7 Sprechtaste oder des Telefonhandhörers. Lautstärkesteller Zum Einstellen der Lautstärke Sprechtaste (PTT). Drücken Sie diese Taste und halten Sie sie zum Sprechen gedrückt, während Sie sie zum Zuhören wieder freigeben. Mikrofon. Entfernen Sie vor dem ersten Gebrauch Ihres MTM700 den Plastikschutz von der Anzeige.
-
Seite 8: Signaltöne
• Auf Vollbetrieb zurück Sendebereit. Einmal • Drücken einer falschen Einmal Taste • Drücken einer richtigen Einmal Taste • MTM700 Einschalt-Selbst- test gescheitert • Von „außer Betrieb“ zu „in Betrieb“ Warnung „Ruf frei” Einmal Rufwarteton bei Alle 6 Sekunden, bis anstehendem Telefon- oder Sie den Ruf beenden. - Seite 9 Alle 0,5 Sekunden Statusnachricht an Zweimal Funkzentrale gesendet oder gescheitert. Ankommende Rufe Quittierung der Viermal Statusnachricht durch die Funkzentrale. Ihr MTM700 empfing einen Einmal Gruppenruf ohne Gateway (nur Setup). Ankommender Gruppenruf Einmal hoher Priorität Notrufalarm gesendet oder Zweimal empfangen Notrufalarmmeldung...
- Seite 10 Beschreibung Wiederholung Ankommender Notruf Einmal Telefonrufton (Empfang) Bis Sie antworten oder Einzelruf im der Ruf abgelehnt Gegensprechverkehr wird. Hinweiston ankommender Bis der Ruf Einzelruf beantwortet wird. Einzelruf-Anruf an den Bis der Ruf Anrufer beantwortet wird. Einzelruf im Alle 4 Sekunden bis Wechselsprechverkehr –...
-
Seite 11: Tasten Und Schalter Im Überblick
Telefonrufen. • Nebenstellen-Modus — zum Senden und Empfangen von Nebenstellenrufen (Firmenrufen) Die werkseitige Einstellung Ihres MTM700 lautet auf Gruppen- Modus. Wenn Sie einige Sekunden lang keine Taste betätigen, kehrt das Gerät in den Gruppen-Modus zurück. Um zwischen Gruppen-, Einzelruf-, Telefon- und (optional) Nebenstellen-Modus umzuschalten, drücken Sie mehrmals... -
Seite 12: Led-Statusanzeigen
3. Sie können auch die Zahlenkombination der gewünschten Option eingeben, z.B. 2 2 4 für 4 Speicher. Verlassen der Menüoptionen Drücken Sie Zurück oder Ihr MTM700 verlässt die Menüoptionen auch dann, wenn während einer bestimmten Zeit keine Eingaben über das Tastenfeld erfolgen. -
Seite 13: Liste Der Menüoptionen
Liste der Menüoptionen 1 Nachrichten 1 Sende Stat 2 Nachr. Eing 1 Neu 3 Sende Nachr. 2 Vorlagen 3 Vordefiniert 1 Neue Nr 2 Adressbuch 1 Einzelruf 1 Neue Nr 1 Neue Nr 2 Telefon 3 Nebenst. 2 nachName 3 NachPos 4 Speicher 1 Wählen 4 Meine Grpn... - Seite 14 Liste der Menüoptionen (Fortsetzung) 1 Ein 5 Töne 2 Aus 1 Tastenton 2 Alle Töne 1 Ein 2 Aus 3 Freiton 1 Kein Ton 2 Kurzer Ton 6 Zubehörtyp 1 Standard 3 Normaler Ton 2 Extern 5 Eigene Nr 1 Einzelruf 2 Telefon 2 Heimatnetz 3 Netzwahl...
-
Seite 15: Die Anzeige
Peripheriegerät angeschlossen wurde und für Datenübertragungen bereit ist. Senden/Empfangen von Daten Dieses Symbol wird bei einer laufenden Datenübertragung vom MTM700 zu einem externen Gerät (Laptop oder PC) bzw. von einem externen Gerät zu dem MTM700 durchgeführt. Direkt-Modus Signalstärke (DMO) Zeigt einen ankommenden Gruppenruf im Direkt-Modus an. -
Seite 16: Anzeige Langer Nummern Oder Nachrichten
Wegen einer laufenden Aktivität konnte Ihr Nachrichteneingang nicht automatisch geöffnet werden. Dieses Symbol wird angezeigt, solange Ihr Nachrichteneingang neue Nachrichten enthält. Notruf Solange sich das MTM700 im Notruf-Modus befindet, wird dieses Symbol angezeigt. Anzeige langer Nummern oder Nachrichten Drei Punkte hinter der angezeigten Nummer weisen darauf hin, dass diese auf der nächsten Seite fortgesetzt wird. -
Seite 17: Inbetriebnahme Des Geräts
Inbetriebnahme des Geräts Ein-/Ausschalten des MTM700 (Ein/Aus-Taste) Zum Einschalten drücken Sie die Taste Ein/Aus-Taste und halten sie gedrückt. Ihr MTM700 führt einen Selbsttest durch und bucht sich ein. Nach erfolgreichem Einbuchen ist Ihr MTM700 einsatzbereit. Zum Ausschalten drücken Sie die Ein/Aus-Taste und halten sie gedrückt. -
Seite 18: Entsperren Des Mtm700
Entsperren des MTM700 Ihr Gerät ist beim Einschalten möglicherweise gesperrt. Zum Entsperren des MTM700 geben Sie nach dem Einschalten an der Eingabeaufforderung den Code ein. Das MTM700 wechselt zum Ausgangsmodus. -
Seite 19: Auswahl Von Trunking-Modus (Tmo) Oder Direkt-Modus (Dmo)
Auswahl von Trunking-Modus (TMO) oder Direkt-Modus (DMO) Trunking-Modus oder Direkt-Modus aufrufen Rufen Sie den Trunking-Modus (TMO) oder den Direkt-Modus (DMO) auf eine der folgenden Weisen auf: • Im Direkt-Modus drücken Sie 6 2 1 (TMO) Menu • Im Direkt-Modus drücken Sie 6 2 2 (DMO) Menu •... - Seite 20 Bei einem Ansageruf (auch standortweiter Ruf genannt) handelt es sich um einen von der (Funk-Zentrale gesendeten Ruf hoher Priorität an alle Benutzer. Die MTM700-Geräte sind so konfiguriert, Ansagerufe zu hören, Sie können jedoch nicht rücksprechen. Ein Ansageruf hat Vorrang gegenüber einem laufenden Gruppenruf...
-
Seite 21: Rufe (Direkt-Modus)
DMO-Gruppen.) Mit Einleiten eines Rufs werden alle Mitglieder der ausgewählten Gruppe, deren Geräte eingeschaltet sind, angesprochen. Im Direkt-Modus (DMO) ist das Senden von Ihrem MTM700 zum Trunking-System (und umgekehrt) möglich, wenn die Gateway- Funktion in Ihrem MTM700 aktiviert wurde. -
Seite 22: Rufe (Einzel- Und Telefonrufe)
Einen Einzelruf im Wechselsprechverkehr beantworten Wenn das MTM700 von Ihrem Netzbetreiber auf automatischen Umschalt-Modus konfiguriert ist, geschieht Folgendes: 1. Das MTM700 schaltet automatisch in den Einzelruf-Modus. In der Anzeige wird die Anruferkennung angezeigt. 2. Drücken Sie zum Beantworten des ankommenden Rufs die Sprechtaste. -
Seite 23: Telefon- Und Nebenstellenrufe
Wenn das MTM700 von Ihrem Netzbetreiber auf manuellen Umschalt-Modus konfiguriert ist, geschieht Folgendes: 1. Wenn das MTM700 NICHT im Einzelruf-Modus ist, werden kurz die Meldung EinzelrufAnruf und die Anrufkennung angezeigt. Die Anzeige kehrt in den Modus zurück, in dem sie sich vor dem Eingang des ankommenden Rufs befand. -
Seite 24: Notruf-Modus
Zum Verlassen des Notruf-Modus drücken Sie die Taste Exit und halten Sie sie gedrückt. Das Funkgerät schaltet auf normalen Gruppen-Modus. Eine Notrufalarmmeldung im Trunking-Modus aussenden Wenn sich Ihr MTM700 im Notruf-Modus befindet, versendet es automatisch eine Notrufalarmmeldung: • automatisch beim Aufrufen des Notruf-Modus •... -
Seite 25: Notrufmikrofon
Funksystemen dazu dienen, Notrufe besonders hervorzuheben. Einige Systeme unterstützen den Notrufalarm nicht, wenn sich der Benutzer in einem „Lokalnetzdienst“-Bereich aufhält. Beim Drücken der Notruftaste sendet das MTM700 sofort, selbst bei aktivier- ter Sendesperre. Beim Aufrufen des Notruf-Modus darf sich das MTM700 Achtung nicht mehr innerhalb des funkstrahlungsempfindlichen Bereichs befinden.
