BEDIENUNGS- & WARTUNGSANLEITUNG
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!

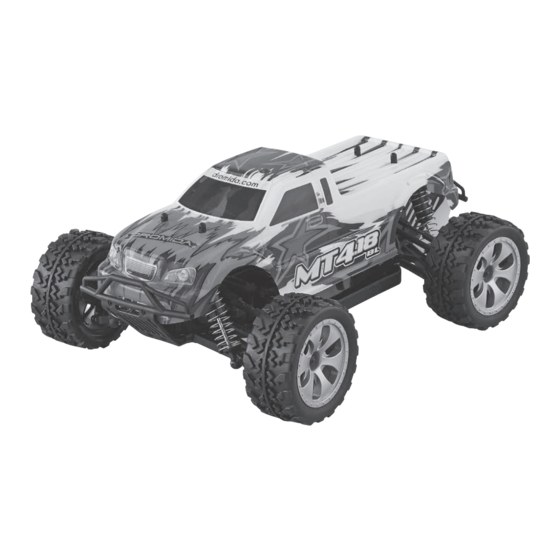

DIDC0052 - MT4.18BL Monster Truck
Technische Daten :
Länge
Höhe
Breite
Radstand
Bodenfreiheit
Distributed by
270 mm
110 mm
190 mm
165 mm
21 mm
www.hobbico.de
