Inhaltszusammenfassung für GS Schleiftechnik K-20

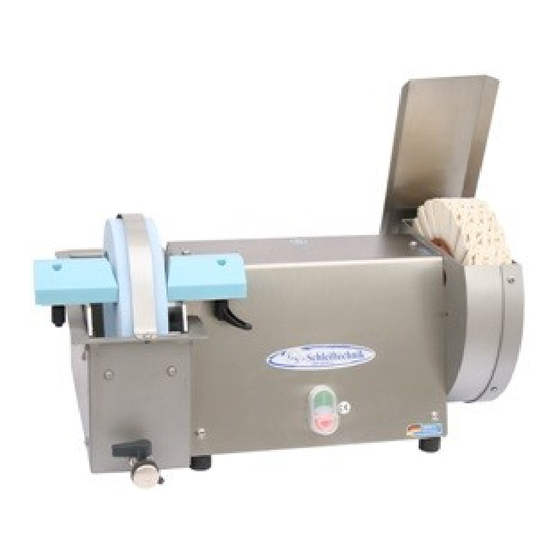

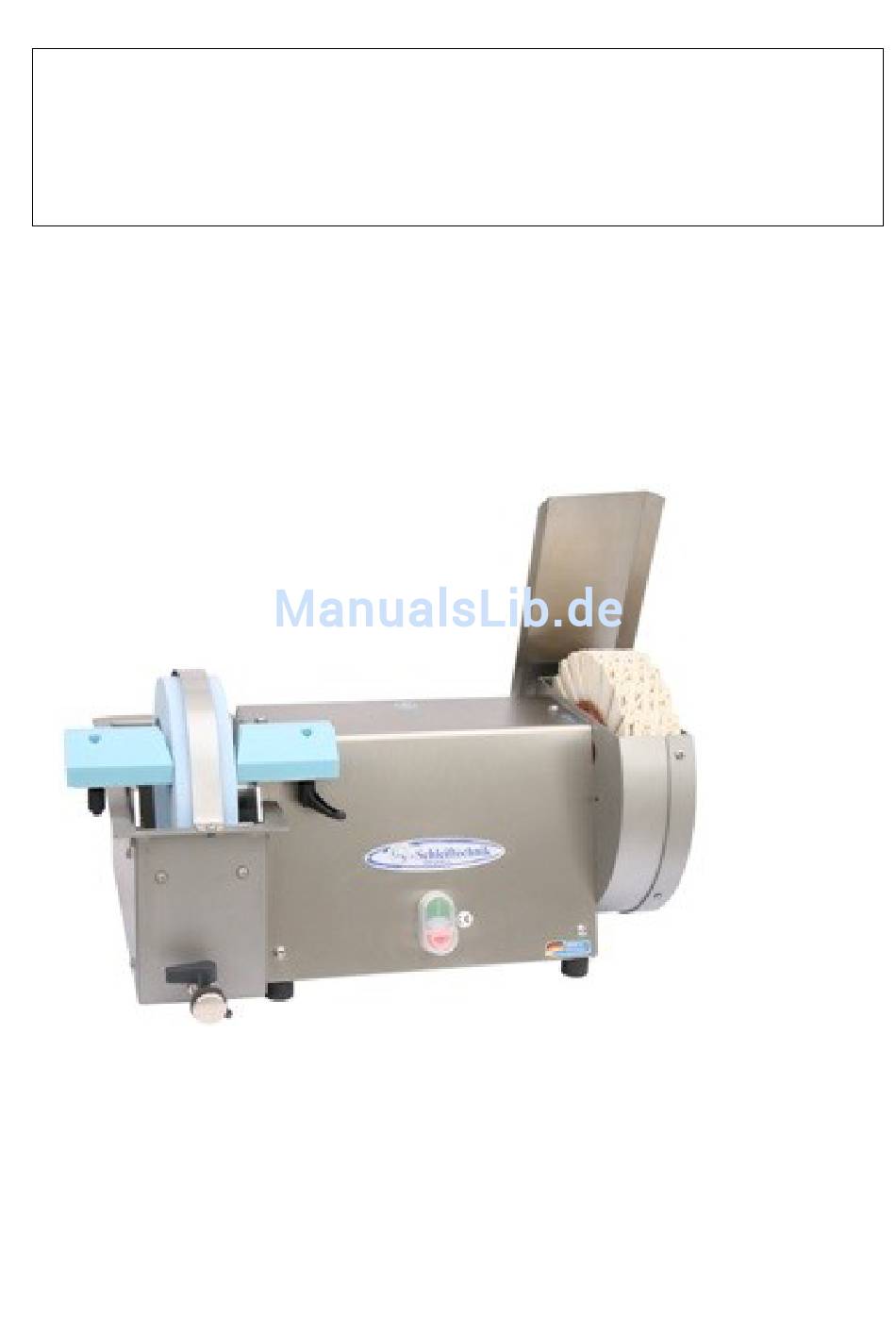

- Seite 1 Nassschleifmaschine K – 20 Betriebsanleitung...
-
Seite 2: Gs Schleiftechnik Am Kiebitzengraben
GS Schleiftechnik Am Kiebitzengraben 4 D-91315 Höchstadt Tel. +49(0) 9193-5018696 Telefax +49(0)9193-5018698 Email info@gs-de.eu... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit A.1 Gefährdung durch die Maschine A.2 Bestimmungsgemäße Verwendung A.3 Emission A.4 Gefahrenquellen A.5 Arbeitsplatz A.6 Zugelassene Bediener A.7 Persönliche Schutzausrüstung A.8 Sicherheitsmaßnahmen am Aufstellort A.9 Sicherheitshinweise in dieser Anleitung Inbetriebnahme B.1 Bedienungselemente B.2 Technische Daten B.3 Maschine aufstellen und anschließen B.4 Schleifwinkelführungen einstellen B.5 Wechseln der Schleifsteine Arbeitsweise... -
Seite 4: Sicherheit
Konformitätserklärung Ersatzteilliste Garantieerklärung Auf die Messerschleifmaschine K-20 gewähren wir 24 Monate Garantie ab Lieferdatum, bei Einsatz der Maschine im 1-Schichtbetrieb. Die Garantie erstreckt sich auf kostenlosen Ersatz beschädigter und defekter Teile. Natürlicher Verschleiß, durch grob fahrlässige Behandlung verursachte Schäden, sowie Schäden resultierend aus nicht bestimmungsgemäßer Verwendung und eigenmächtigen Änderungen sind von der Garantie ausgeschlossen. -
Seite 5: Emission
Für Schäden, die aus nicht bestimmungsgemäßer Verwendung resultieren, haftet der Hersteller/Lieferer nicht. Das Risiko trägt allein der Anwender. Die Messerschleifmaschine K-20 darf nur von eingewiesenem Personal betrieben und nur für den, vom Hersteller vorgesehenen Verwendungszweck betrieben werden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der... -
Seite 6: Persönliche Schutzausrüstung
Die Messerschleifmaschine K-20 muss auf einem ebenen und feststehenden Arbeitstisch standsicher aufgestellt werden. Die Messerschleifmaschine K-20 ist für den Einsatz in feuchten Räumen geeignet. Hochdruckreiniger sind für die Reinigung der Maschine nicht geeignet! Stellen sie durch entsprechende innerbetriebliche Anweisungen und Kontrollen sicher, dass die Umgebung des Arbeitsplatzes stets sauber und übersichtlich ist! -
Seite 7: Inbetriebnahme
Hinweis: Warnung! Gefahr! Besondere Angaben Besondere Angaben Angaben bzw. Ge- und hinsichtlich bzw. Verbote zur Verhütung von der wirtschaftlichen Ge- und Verbote Personen- und Verwendung umfangreichen der Maschine Schadensverhütung. Sachschäden. Inbetriebnahme B.1 Bedienungselemente 1 Grundgehäuse 17 Kunstschleifscheibe 2 Gehäuse-Abdeckung 19 Polierscheibe 3 Wasserbecken 20 Spannflansch innen 6 Abdeckung Polierscheibe... - Seite 8 Polierscheibe 250x50x14 Gewicht 25 kg Warnung! Vor Wartungs- und Reinigungsarbeiten an der Schleifmaschine den Netzstecker ziehen! Niemals Sicherheitseinrichtungen entfernen oder durch Veränderungen an der Maschine außer Betrieb setzen! Nur Originalersatzteile der Fa. GS- Schleiftechnik verwenden!
-
Seite 9: Maschine Aufstellen Und Anschließen
B.3 Maschine aufstellen und anschließen Stellen Sie die Schleifmaschine auf eine feste, ebene Unterlage. Die Lüftungs- Öffnungen auf der Unterseite dürfen nicht abgedeckt werden. Die Maschine darf nur durch eine Elektro-Fachkraft im Betrieb genommen werden. Auf richtige Drehrichtung (Pfeile!) achten. Das Wasserbecken bis zum Ablauf mit Wasser füllen. -
Seite 10: Polieren Und Abziehen
C.2 Polieren und Abziehen Beim Polieren und Abziehen der Messerschneide wird das Messer waagrecht über die Polierscheibe geführt. Dies ist beidseitig im Wechsel auszuführen. Vorsicht! Vor Gebrauch auf Laufrichtung achten und Schneide nur in Pfeilrichtung halten! D. Reinigung und Wartung D.1 Reinigung Hat sich trotz vorheriger Reinigung der Messer Fett am Schleifstein abgesetzt, fügen Sie dem Wasser etwas fettlösendes Reinigungsmittel zu. -
Seite 11: Eg-Konformitätserklärung
Die Firma : GS Schleiftechnik Am Kiebitzengraben 4 91315 Höchstadt erklärt als Hersteller in alleiniger Verantwortung, dass die Messerschleifmaschine K-20 mit den Anforderungen der obengenannten Richtlinie übereinstimmt. Folgende harmonisierte Normen wurden angewandt: DIN EN ISO 12100-1:2003; DIN EN ISO12100-2:2003, Sicherheit von Maschinen, VDE 0100, VDE 0701/0702 Bei einer nicht mit uns abgestimmten Änderung an der Messerschleifmaschine... -
Seite 12: Teileliste Für K
Teileliste für K-20 Stck Bezeichnung Art.Nr.: Grundgehäuse 11 225 000 001 Gehäuse-Abdeckung 11 225 000 002 Wasserbecken 11 225 000 011 Wasserablaufventil 12 630 141 501 Wasserabstreifbürste 12 225 320 000 Schleifwinkelhalter 11 225 000 001 Schleifwinkelführung rechts 14° 12 225 141 000 Schleifwinkelführung... - Seite 13 Datum Name Benennung Z-Nr. GS-Schleiftechnik 10.10.12 90431 Nürnberg Ansicht: Material: Schleiftechnik...
