2 Systemaufbau und Funktionsweise

2.1 Systemaufbau ROOFTOP400

1
2
3
4
5
6

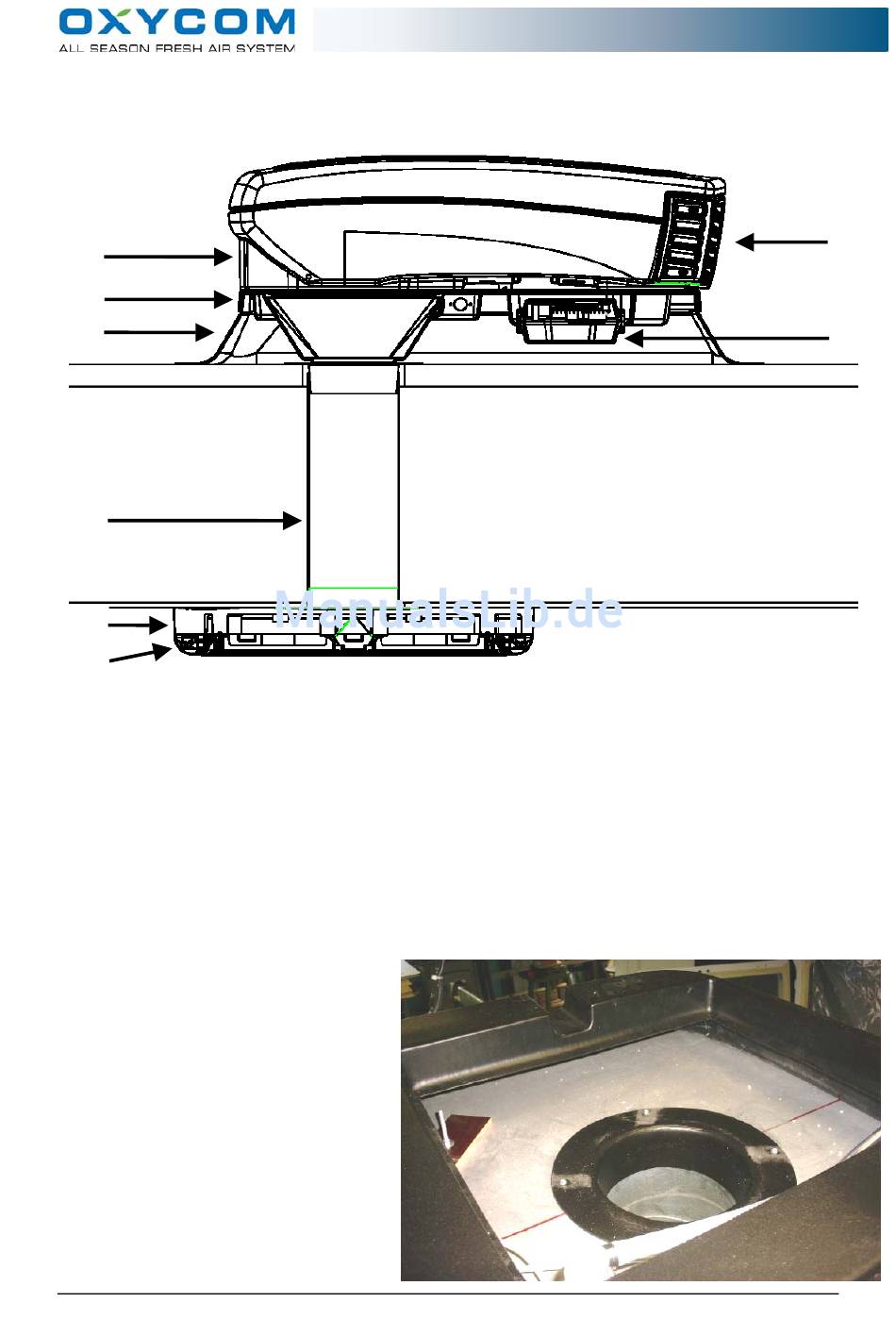

Abbildung 2.1: schematische Übersicht der installierten ROOFTOP 400.
•
Dacheinheit (1): enthält die OXYCELL (Wärmetauscher) und den Ventilator.
•
Die Dacheinheit ist auf einem zweiteiligen Adapter platziert. Die obere Hälfte (2) dieses Adapters
ist mit der Dacheinheit verbunden. Die untere Hälfte (3) wird auf dem Dach befestigt und in die
Bedachung aufgenommen. In diesem Adapterteil werden auch die Steuerung (8) und übrige
Anschlusspunkte für das Wasser usw. Aufgenommen.
•
Innenraum:
- Die Luft wird durch eine Röhre mit einem Durchmesser von 200 mm (4) nach innen
geführt. Die Länge dieser Röhre ist abhängig von der Ausführung des Daches.
Der Deckenadapter (5) für die Oxyzon wird an der Decke befestigt.
-
- Über die OXYZONE (6) sind die horizontalen und vertikalen Luftströme regelbar
•
Übrige Komponenten:
- Die Filter (7).
- Die Lieferung umfasst
weiterhin einen
Steuerungskasten und ein
Verbindungskabel für den
Steuerungskasten, ein 230 V
Speisungskabel für den
Steuerungskasten, einen
Adapterring (siehe Abbildung
2.2) und das notwendige
Kleinmaterial.
Abbildung 2.2: der Adapterring montiert in
Kombination mit dem
Dachadapter der
ROOFTOP400.
