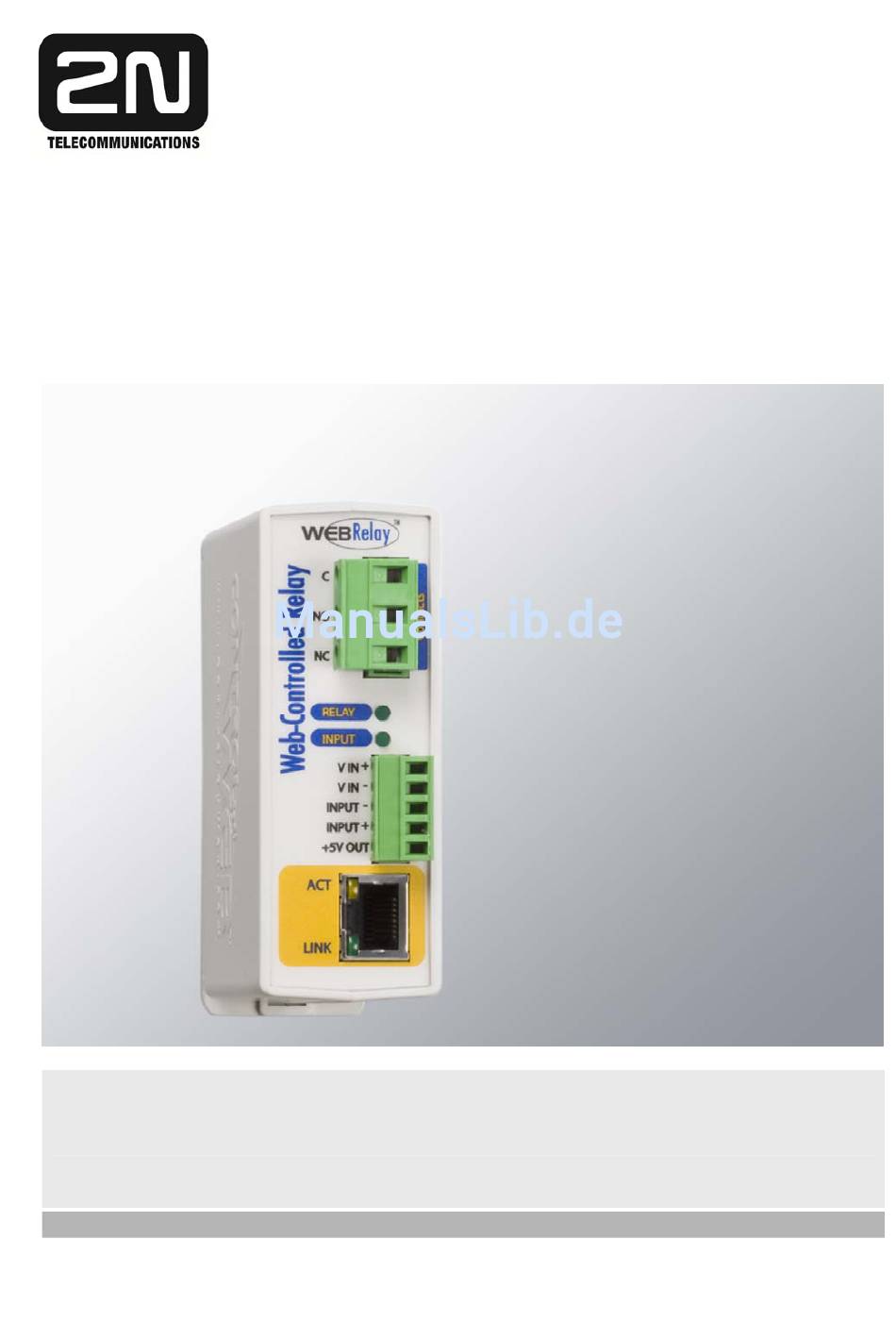

- Seite 1 WebRelay für 2N EntryCom IP Installationsanleitung www.2N-EntryCom.de Version 3.3a...
- Seite 2 lle elektrischen und elektronischen Installationen und Anschlussarbeiten sind immer nur im stromlosen Zustand von unterwiesenem Fachpersonal durchzuführen. Verwenden Sie das Produkt nur für den Einsatzzweck, für den es konstruiert wurde. Bitte führen Sie die Installation wie in dieser Anleitung beschrieben durch. Der Hersteller behält sich das Recht vor, dass vorliegende Produkt ohne Ankündigung zu modifizieren und weiter zu verbessern. Hersteller: Xytronix Research & Design, Inc. 683 West 1725 North Logan, Utah 84321 USA Regulatory Compliance: Electromagnetic Compliance: IEC CISPR 22, CISPR 24 FCC 47CFR15 (‐I and ‐5 Models class B, POE Model Class A) EU EN55024, EN55022 Product Safety: IEC 60950‐1 / EN 60950‐1 ...
- Seite 3 Funktion Das WebRelay für 2N EntryCom IP ist ein IP Netzwerkrelais, welches an das lokale Netzwerk (LAN) angeschlossen wird. Über http-Kommandos können die Relaisausgänge über das Netzwerk geschaltet werden. Ausführungen WebRelay für EntryCom IP Pro, 1 Schaltausgang (9137410E) Produkt X-WR-1R12...
- Seite 4 Anschlüsse - Version 9137410E Common (gemeinsamer) Kontakt Kontakt stromlos geöffnet Kontakt stromlos geschlossen V IN+ Eingang Spannungsversorgung DC+ (9-28V DC) V IN- Eingang Spannungsversorgung DC- INPUT- Optically-Isolated Input (-) INPUT+ Optically-Isolated Input (+) +5V OUT 5 VDC Output (50mA max)
- Seite 5 Anschlüsse - Version 9137411E Common (gemeinsamer) Kontakt Kontakt stromlos geöffnet Kontakt stromlos geschlossen V IN+ Eingang Spannungsversorgung DC+ V IN- Eingang Spannungsversorgung DC- INPUT- Optically-Isolated Input (-)
- Seite 6 Control Passwort nicht eingestellt (1) Verbinden sie das WebRelay mit der Spannungsversorgung (entfällt bei PoE-Versorgung bei Modell 9137411E) und dem Netzwerk. (2) Stellen sie die Netzwerkeigenschaften (TCP/IP) eines Computers auf den Adressbereich des WebRelay ein (IP Adresse des Computers beispielsweise 192.168.1.50 mit einer Netmask...
- Seite 7 Das Loginpasswort lautet „webrelay“ (in Kleinbuchstaben ohne Anführungszeichen). (4) Ändern sie bei Bedarf die IP Adresse des WebRelay im Menü „Network“ auf den für ihr Netzwerk passenden Wert. Fragen sie ggf. ihren Administrator nach den passenden IP Einstellungen. Starten sie das WebRelay durch kurze Unterbrechung der Spannungsversorgung neu.
- Seite 8 Kontrollinterface (Statusabfrage, siehe Punkt 9) einstellbar (6) Ändern sie die „RemoteRelayOptions“ auf den Wert „remote relay equals local relay“. Ändern sie zusätzlich die „Remote Relay IP Adress“ auf die für das WebRelay bereits vergebene IP- Adresse (Punkt 4).
- Seite 9 (8) Konfigurieren sie in der 2N EntryCom IP die http-Befehle zur Ansteuerung des WebRelay. Rufen sie dazu über einen Webbrowser die Konfigurationsoberfläche der 2N EntryCom IP auf und wählen sie das Menü für die Relaisoptionen. Hinweis: Zur Konfiguration der http-Funktion wird für die 2N EntryCom IP eine Integrations- bzw.
- Seite 10 (9) Testen sie die Funktion des WebRelay mit der 2N EntryCom IP. Für die Kontrolle der Schaltausgänge steht unter der IP Adresse des Externen IP Relais eine Statusinformation zur Verfügung. WebRelay Ausführliche Informationen zur Installation, Einrichtung und Konfiguration des finden sie in der Bedienungsanleitung auf der beiliegenden CD‐ROM oder im Internet unter http://www.keil‐telecom.de Hinweis: Das WebRelay kann im Netzwerk als 10Mbps oder 100Mbps Gerät arbeiten. Für den optimalen...
-
Seite 11: Technischer Kundendienst
Technischer Kundendienst Sollten Sie trotz aufmerksamen Lesens der Anleitung noch Fragen haben, wenden Sie sich bitte an Ihren Fachhändler oder unsere Service-Hotline: Rufnummer Service-Hotline: 01805 / 345 835 (14 ct/Min. aus dem deutschen Festnetz, Mobilfunk max. 42 ct/Min. – Stand 12/2012) Unser Serviceangebot im Internet Im Keil Telecom Serviceportal haben wir alle Informationen und Serviceleistungen zusammengefasst. - Seite 12 2N Vertrieb Deutschland Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 – 04103 Leipzig Tel.: 0341/ 256317-40, Fax: 0341/ 256317-49 E-Mail: info@keil-telecom.de Web: www.keil-telecom.de Änderungen und Irrtümer vorbehalten. Stand 02/2013...
