Inhaltszusammenfassung für Compass 958310

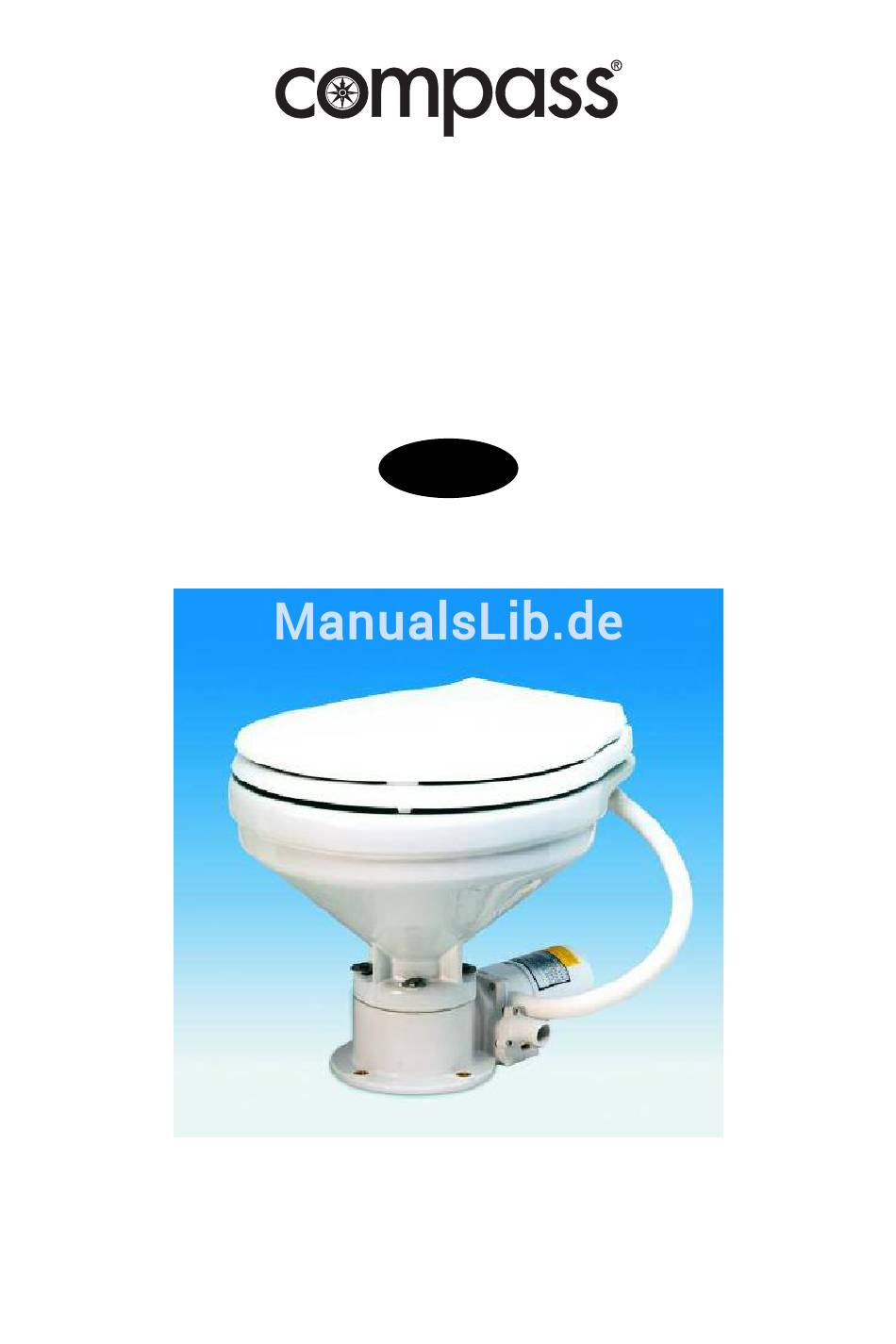

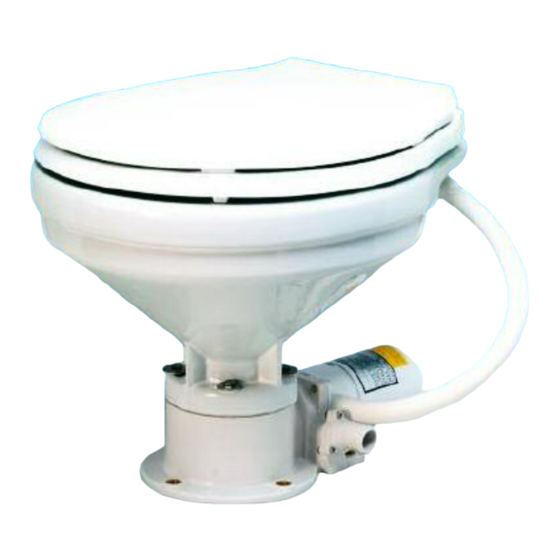

- Seite 1 ELEKTRISCHE TOILETTE BEDIENUNGSANLEITUNG...
-
Seite 2: Allgemeine Produktmerkmale
ALLGEMEINE PRODUKTMERKMALE • Glasporzellan-Becken mit Top-Qualität • Bequemes Spülen auf Knopfdruck • Vollkunststoffsitz und Deckel • Standard-Schaltkasten • Komplett-WC mit Spül-, Zerhacker- und Pumpautomatik • Ablaufadapter 25-38 mm TECHNISCHE DATEN Modell 958 310 106 341 Motor 12 V 12 V Stromstärke 18 A 18 A... - Seite 3 INSTALLATIONSANLEITUNG • Schließen Sie für den Zulauf einen der 25,4 mm (1") dicken Schläuche an. Stellen Sie sicher, dass alle Zulauf- verbindungen luftdicht sind und nicht scharf geknickt oder anderweitig beeinträchtigt werden. • Verbinden Sie den anderen 25,4 mm (1") dicken Schlauch mit dem Ablauf und stellen Sie eine ordnungsgemäße Verbindung mit dem Fäkalientank bzw.
- Seite 4 WC-INSTALLATIONSBEISPIELE unterhalb der Wasserlinie Abb.1 Abb.2 Unterhalb der Wasserlinie installierte Belüftungsbögen Unterhalb der Wasserlinie installierte Belüftungsbögen wer- werden benötigt, um den Abwasserrückfluss zu verhin- den benötigt, um den Abwasserrückfluss zu verhindern. dern. Beachten Sie beim Ableiten die vor Ort geltenden Das Abwasser kann zunächst im Fäkalientank aufgefangen Vorschriften.
- Seite 5 INSTALLATIONSANLEITUNG Zulauf / Ablauf 5 x Ø 15 mm Befestigungslöcher auf beiden Seiten zur • IN Spülwasserzulauf, Ø 1" (25,4 mm) Aufputzmontage. Verwenden Sie M12- oder 1/2"- • OUT Abwasserablauf, Ø 1" (25,4 mm) Schrauben zur Befestigung des WCs. Verwenden Sie die mitgelieferten Unterlegscheiben und Gummidichtungen, um Beschädigungen des Keramikkörpers zu verhindern.
-
Seite 6: Schaltplan Des Elektronischen Spülsystems
SCHALTPLAN DES ELEKTRONISCHEN SPÜLSYSTEMS Schaltkasten Spülpaneel - 6 -... -
Seite 7: Fehlerbeseitigung
FEHLERBESEITIGUNG 1. Verstopfung verhindert das Abpumpen von Abwasser 1. Trennen Sie den Pumpenzulauf 2. Entfernen Sie die vier Schrauben. 3. Ziehen Sie die Motor-, Pumpen- und die Ablaufschläuche. und Zerhacker-Komponente von der Basis ab. Beseitigen Sie die Verstopfung. 4. Nach der Reinigung setzen Sie das 5. - Seite 8 Compass Yachtzubehör Handels GmbH & Co. KG Lüdinghauser Str. 34 59387 Ascheberg - 8 -...
