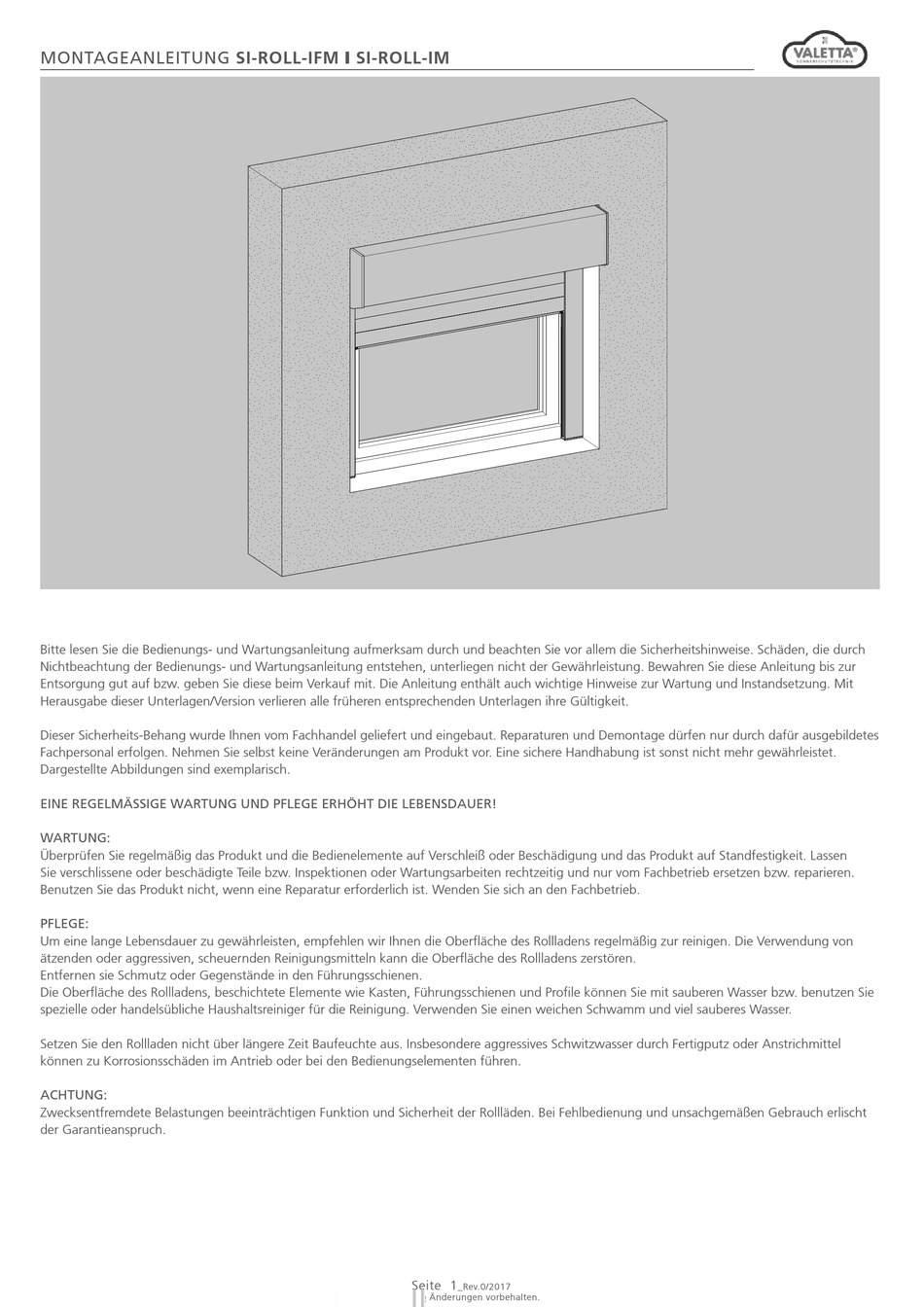

MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM
Bitte lesen Sie die Bedienungs- und Wartungsanleitung aufmerksam durch und beachten Sie vor allem die Sicherheitshinweise. Schäden, die durch
Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der Gewährleistung. Bewahren Sie diese Anleitung bis zur
Entsorgung gut auf bzw. geben Sie diese beim Verkauf mit. Die Anleitung enthält auch wichtige Hinweise zur Wartung und Instandsetzung. Mit
Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit.
Dieser Sicherheits-Behang wurde Ihnen vom Fachhandel geliefert und eingebaut. Reparaturen und Demontage dürfen nur durch dafür ausgebildetes
Fachpersonal erfolgen. Nehmen Sie selbst keine Veränderungen am Produkt vor. Eine sichere Handhabung ist sonst nicht mehr gewährleistet.
Dargestellte Abbildungen sind exemplarisch.
EINE REGELMÄSSIGE WARTUNG UND PFLEGE ERHÖHT DIE LEBENSDAUER!
WARTUNG:
Überprüfen Sie regelmäßig das Produkt und die Bedienelemente auf Verschleiß oder Beschädigung und das Produkt auf Standfestigkeit. Lassen
Sie verschlissene oder beschädigte Teile bzw. Inspektionen oder Wartungsarbeiten rechtzeitig und nur vom Fachbetrieb ersetzen bzw. reparieren.
Benutzen Sie das Produkt nicht, wenn eine Reparatur erforderlich ist. Wenden Sie sich an den Fachbetrieb.
PFLEGE:
Um eine lange Lebensdauer zu gewährleisten, empfehlen wir Ihnen die Oberfläche des Rollladens regelmäßig zur reinigen. Die Verwendung von
ätzenden oder aggressiven, scheuernden Reinigungsmitteln kann die Oberfläche des Rollladens zerstören.
Entfernen sie Schmutz oder Gegenstände in den Führungsschienen.
Die Oberfläche des Rollladens, beschichtete Elemente wie Kasten, Führungsschienen und Profile können Sie mit sauberen Wasser bzw. benutzen Sie
spezielle oder handelsübliche Haushaltsreiniger für die Reinigung. Verwenden Sie einen weichen Schwamm und viel sauberes Wasser.
Setzen Sie den Rollladen nicht über längere Zeit Baufeuchte aus. Insbesondere aggressives Schwitzwasser durch Fertigputz oder Anstrichmittel
können zu Korrosionsschäden im Antrieb oder bei den Bedienungselementen führen.
ACHTUNG:
Zwecksentfremdete Belastungen beeinträchtigen Funktion und Sicherheit der Rollläden. Bei Fehlbedienung und unsachgemäßen Gebrauch erlischt
der Garantieanspruch.
Seite 1
_Rev.0/2017
Technische Änderungen vorbehalten.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Valetta SI-ROLL-IFM

  • Seite 1 MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM Bitte lesen Sie die Bedienungs- und Wartungsanleitung aufmerksam durch und beachten Sie vor allem die Sicherheitshinweise. Schäden, die durch Nichtbeachtung der Bedienungs- und Wartungsanleitung entstehen, unterliegen nicht der Gewährleistung. Bewahren Sie diese Anleitung bis zur Entsorgung gut auf bzw. geben Sie diese beim Verkauf mit. Die Anleitung enthält auch wichtige Hinweise zur Wartung und Instandsetzung. Mit Herausgabe dieser Unterlagen/Version verlieren alle früheren entsprechenden Unterlagen ihre Gültigkeit.

  • Seite 2: Allgemeine Sicherheitshinweise

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM ALLGEMEINE SICHERHEITSHINWEISE 1. ALLGEMEINE SICHERHEITSHINWEISE GEFAHR Lebensgefahr durch Nichtbeachtung der Betriebs anleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Produkt. Auf mögliche Gefahren wird besonders hingewiesen. y Lesen Sie diese Anleitung sorgfältig durch.
  • Seite 3 MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM ALLGEMEINE SICHERHEITSHINWEISE GEWÄHRLEISTUNG y In Bezug auf Funktion und Sicherheit kann eine Gewährleistung nur übernommen werden, wenn die Montageschritte sachgemäß im Sinne dieser Anleitung durchgeführt werden. y Durch Nichtbeachtung der Warnhinweise können Körperverletzungen und Beschädigungen am System auftreten.
  • Seite 4 MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM EINBAUMASSE Fertigmaß Behang = Elementbreite - 75 Lichte Breite Elementbreite = Lichte Breite + 152 Kastenhöhe Lichte Höhe Führungsschienenlänge Elementhöhe LIEFERUMFANG LIEFERUMFANG STANDARD LIEFERUMFANG STEUERUNG (OPTIONAL) 1 Kasten mit Rundwelle und Behang 8 Steuerung mit Netzstecker 2 Führungsschienenabdeckung...

  • Seite 5: Einbau

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM EINBAU MONTAGEVORBEREITUNG LEBENSGEFAHR DURCH STROMSCHLAG! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. y Vor Verkabelungsarbeiten trennen Sie unbedingt die Stromversorgung. y Stellen Sie sicher, dass während der Verkabelungsarbeiten die Stromversorgung unterbrochen bleibt.

  • Seite 6: Die Einbausituation Entspricht Nicht Den Angaben

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM KONTROLLMESSUNG Vergleichen Sie die Einbausituation mit den Angaben auf dem Kartonaufkleber. a = Elementbreite b = Elementhöhe DIE EINBAUSITUATION ENTSPRICHT NICHT DEN ANGABEN Wenden Sie sich bitte an Ihren Fachhändler. DIE EINBAUSITUATION ENTSPRICHT DEN ANGABEN Überprüfen Sie den Lieferumfang. Bei fehlenden Teilen wenden Sie sich bitte vor der Montage an Ihren Fachhändler.

  • Seite 7: Montage Der Führungsschienen Und Des Kastens

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM MONTAGE DER FÜHRUNGSSCHIENEN UND DES KASTENS FÜHRUNGSSCHIENENLÄNGE ANZAHL BOHRUNGEN - 1200 1201 - 2500 2501 - 3000 Ermitteln Sie die Position der benötigten Befestigungslöcher! BOHRUNG FÜHRUNGSSCHIENEN Bohren Sie an den ermittelten Positionen Befestigungslöcher in die Führungsschienen.

  • Seite 8: Anbringung Führungsschienen

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM ANBRINGUNG FÜHRUNGSSCHIENEN Schieben Sie die Führungsschienen wie folgt auf die Zapfen am Kasten: Der Einlauftrichter befindet sich neben der Einschuböffnung und zeigt zur Torinnenseite nach oben. VERLETZUNGSGEFAHR DURCH UNSACHGEMÄSSE HANDHABUNG! Größe und Gewicht des Produkts verlangen bei der Montage viel Kraft.

  • Seite 9: Ausrichten Der Führungsschiene

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM VARIANTE 2: DECKENHÖHE < ELEMENTHÖHE + 30 mm GEFAHR VON SACHSCHÄDEN DURCH UNSACHGEMÄSSEN EINBAU! Das Verkanten oder Abknicken der Laufschienen führt zur Zerstörung der Zapfen. y Heben Sie den Kasten vorsichtig an. y Achten Sie beim Aufrichten darauf, dass die Laufschienen nicht verkanten oder abknicken.

  • Seite 10: Festschrauben Der Führungsschiene

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM BOHRUNG FÜHRUNGSSCHIENEN Bohren Sie durch die vorgebohrten Löcher der Führungsschiene in das Mauerwerk. BAUSTOFF ≤ 40 Vollbaustoff ≤ 60 Lochbaustoff a = Bohrtiefe b = Dübellänge c = Schraubenlänge Holz- oder Spannplattenschraube Ø 4 - 5 mm z.B.
  • Seite 11 MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM REVISIONSDECKEL y Schließen Sie den Rollladen, bzw. das Tor y Schrauben Sie den Revisionsdeckel ab GEFAHR VON SACHSCHÄDEN DURCH VERUNREINIGUNG Der Lauf der beweglichen Teile kann durch Bohrstaub eingeschränkt werden. Säubern Sie die Anlage nach dem Bohren immer von eventuellem Bohrstaub.

  • Seite 12: Untere Endlage

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM UNTERE ENDLAGE y Stellen Sie die untere Endlage ein y Der Behang darf nicht auflaufen OBERE ENDLAGE y Stellen Sie die obere Endlage ein ENDLEISTE AEG 400 AEG 400 mit EKL MONTAGE DER ABDECKUNG Schrauben Sie den Deckel auf den Kasten.

  • Seite 13: Montage Der Notentriegelung (Optional)

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM MONTAGE DER NOTENTRIEGELUNG (OPTIONAL) Fahren Sie den Behang in Position ZU. Schrauben Sie die Ösenstecksicherung auf die Öse. 21.1. ÖSENSTECKSICHERUNG Stecken Sie die Öse bis zum Anschlag in die dafür vorgesehene Öffnung am Rohrmotor. ☞ Beim Herausziehen der Öse aus der Öffnung wird die Ösenstecksicherung zerstört und muss gegen eine neue getauscht...

  • Seite 14: Bedienung

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM 23. MONTAGEABSCHLUSS Entfernen Sie die Schutzfolie von allen Aluminium Sichtflächen STEUERUNG Für die Installation und Inbetriebnahme der Steuerung ist die beiliegende separate Anleitung zu beachten. BEDIENUNG VERLETZUNGSGEFAHR DURCH UNKONTROLLIERTE BETÄTIGUNG y Betätigen Sie die Steuerung oder den Handsender nur, wenn sich keine Personen oder Gegenstände im Bewegungsbereich befinden.

  • Seite 15: Drehrichtung Nothandkurbel

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM NOTHANDKURBEL ÖSE y Stecken Sie die Nothandkurbel in die Öse y Bewegen Sie durch Drehen der Nothandkurbel nach oben oder unten DREHRICHTUNG NOTHANDKURBEL y Bringen Sie den Aufkleber „Drehrichtung“ entsprechend der Einbausituation an der Nothandkurbel an.
  • Seite 16 MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM AUSTAUSCH VON TEILEN Beim Austausch von Teilen darf nur Original-Zubehör verwendet werden. Der Austausch muss durch Fachpersonal erfolgen. Einige Teile sind nach einer bestimmten Anzahl von Torbewegungen auszutauschen. Sicherheitsrelevante Bauteile sind nach Erreichen der Lebensdauer zwingend auszutauschen.

  • Seite 17: Mechanische Daten

    MONTAGEANLEITUNG SI-ROLL-IFM y SI-ROLL-IM ANHANG 33.1 TECHNISCHE DATEN ELEKTRISCHE DATEN Nennspannung, länderspezifische 230 / 260 Abweichungen möglich Nennfrequenz 50 / 60 Stromaufnahme 1,2 – 1,7 Leistungsaufnahme Betrieb 0,27 – 0,4 Steuerspannung V DC Schutzart Motor-Aggregat IP 44 Schutzklasse MECHANISCHE DATEN Nenndrehmoment 40 –...
