Diese Thermometer entspechen der EN 13190, DIN 43772 und DIN 16179.
Der Anwender muss sicherstellen, dass das richtige Temperaturmessgerät hinsichtlich Medium-
wirkung auf das verwendete Material, Anzeigebereich und Ausführung ausgewählt wurde.
Der Anzeigebereich des Temperaturmessgerätes ist optimal gewählt, wenn die Betriebstemperatur
im mittleren Drittel des Anzeigebereiches liegt.
Die Temperaturmessstelle sollte entsprechend den Angaben für Einschraublöcher bzw. Schutzrohre vor-
bereitet werden. Weitere Hinweise entnehmen Sie den VDE/VDI-Richtlinien 3511 und 3512 Blatt 2.
Zur Abdichtung eignen sich Dichtscheiben nach DIN 7603A. Das richtige Anzugsmoment ist ab-
hängig von Werkstoff und Form der verwendeten Dichtung. Es sollte 80 Nm nicht überschreiten.
Beim Ein- und Ausschrauben dürfen Temperaturmessgeräte nicht am Gehäuse angezogen werden,
sondern nur an den Schlüsselflächen der Anschlussverschraubung.
Temperaturmessgeräte ohne Glyzerin- bzw. Ölfüllung müssen erschütterungsfrei angebracht
werden und sollen gut ablesbar angeordnet sein.
Wir empfehlen, zwischen der Temperaturmessstelle und dem Temperaturmessgerät geeignete
Schutzrohre, die einen Austausch des Messgerätes bzw. eine Nullpunktkontrolle ermöglichen.
Die Anbringung des Temperaturmessgerätes ist so auszuführen, dass der zulässige Einfluss von
Konvektion und Wärmestrahlung auf das Gehäuse, weder unter- noch überschritten wird.
In der Regel wird ein Temperaturmessgerät mit senkrecht stehendem Zifferblatt montiert.
Bei Abweichungen ist das Lagezeichen auf dem Zifferblatt zu beachten.
Um Schäden zu vermeiden wird das Messgerät in der Orginalverpackung gelagert.
Lagertemperatur -40 bis +70°C.
Hinweis:
Messgeräte mit Grenzsignalgeber siehe Betriebsanleitungen:
Grenzsignalgeber
2
X
° C

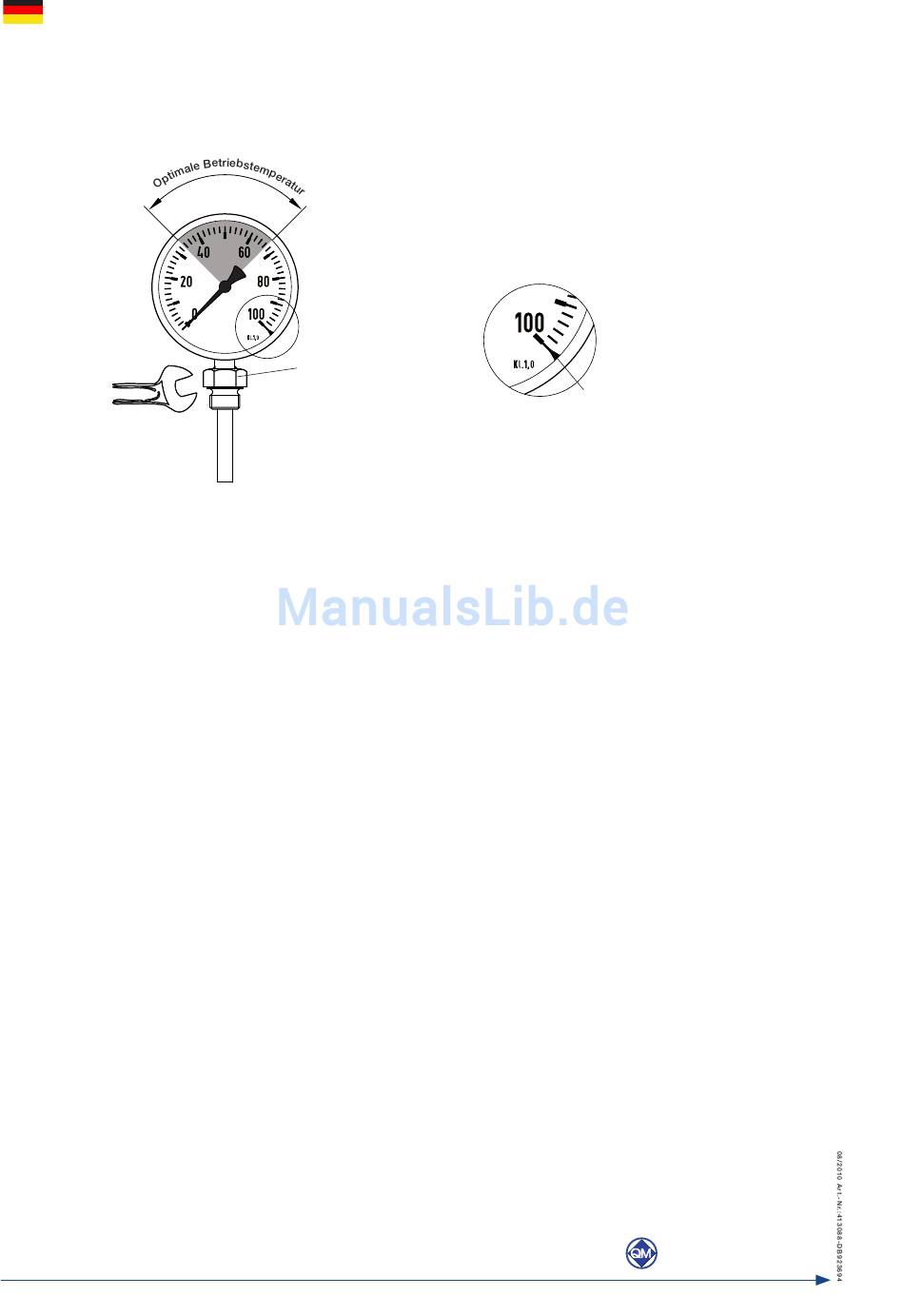

Anschlussverschraubung
Typ S/M
Typ E
Typ I
Typ P
X
Endwert-
begrenzungsmarke
Art.-Nr.: 413081
Art.-Nr.: 413082
Art.-Nr.: 413083
Art.-Nr.: 413084
